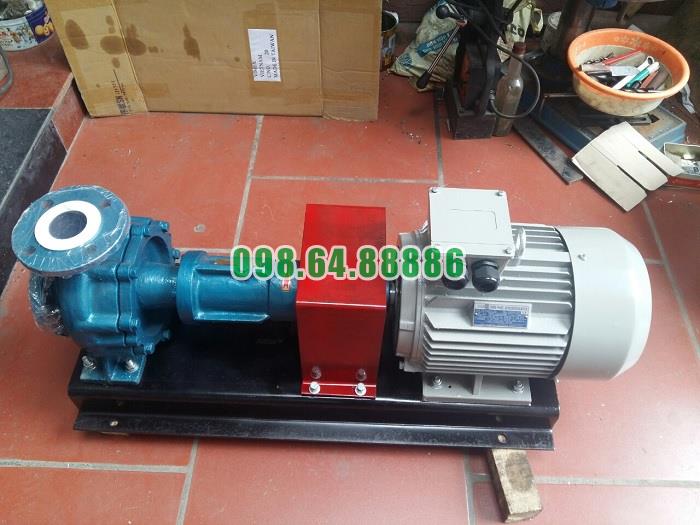

Bơm tuần hoàn dầu truyền nhiệt RY65-40-250A công suất 7.5 kW, lưu lượng 20 m3/h, cột áp 51 m

Ưu điểm kết nối tiêu chuẩn tương thích cao của Bơm dầu truyền nhiệt RY65-40-250A

Bơm dầu truyền nhiệt RY65-40-250A có lợi thế đáng chú ý về khả năng kết nối với hệ thống đường ống nhờ cấu hình cửa hút, cửa xả và mặt bích được xác định rõ ràng. Điều này giúp quá trình thiết kế, lắp đặt và thay thế bơm trong hệ thống dầu tải nhiệt trở nên thuận tiện hơn.

Model này có lưu lượng 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, phù hợp với nhiều hệ thống tuần hoàn dầu nóng có điểm làm việc tương ứng.

Cửa hút 65 mm thuận tiện kết nối đường ống

Trong ký hiệu RY65-40-250A, số “65” thể hiện đường kính danh nghĩa của cửa hút là 65 mm.

Cửa hút được bố trí theo hướng trục, tạo điều kiện thuận lợi để kết nối trực tiếp với đường ống hút. Cách bố trí này giúp đường dầu đi vào bánh công tác tương đối thẳng, đồng thời giúp kỹ thuật viên dễ xác định kích thước đường ống khi thiết kế hệ thống.

Cửa xả 40 mm có bố trí rõ ràng

Số “40” trong model thể hiện đường kính danh nghĩa cửa xả 40 mm.

Cửa xả được bố trí hướng tâm theo phương thẳng đứng. Cấu hình này giúp việc tổ chức đường ống đẩy tương đối gọn, đặc biệt trong các khu vực có mật độ thiết bị và đường ống cao.

Sự xác định rõ kích thước cửa hút và cửa xả giúp việc lựa chọn phụ kiện đường ống, van và các chi tiết kết nối trở nên thuận tiện hơn.

Kết nối mặt bích phù hợp với hệ thống công nghiệp

Bơm dầu truyền nhiệt RY65-40-250A sử dụng kết nối mặt bích tại cửa hút và cửa xả.

Theo thiết kế dòng RY, mặt bích hút, mặt bích xả và các bộ phận chịu áp được chế tạo theo cấp áp suất 16 bar. Đây là thông tin quan trọng khi kỹ sư lựa chọn mặt bích, van và các thiết bị đường ống đi kèm.

Việc sử dụng kết nối mặt bích cũng giúp quá trình tháo bơm để kiểm tra hoặc bảo dưỡng thuận tiện hơn so với các dạng kết nối cố định khó tháo rời.

Thuận tiện khi tích hợp vào hệ thống dầu tải nhiệt

Một ưu điểm của khả năng kết nối trên Bơm dầu truyền nhiệt RY65-40-250A là các thông số đầu nối được xác định ngay trong tên model.

Kỹ thuật viên có thể nhanh chóng nhận biết:

• Cửa hút danh nghĩa: 65 mm
• Cửa xả danh nghĩa: 40 mm
• Cấp áp suất các bộ phận chịu áp: 16 bar

Nhờ đó, việc tính toán sơ bộ đường ống và bố trí thiết bị có thể thực hiện thuận lợi trước khi kiểm tra bản vẽ kích thước lắp đặt chi tiết.

Bệ máy có kích thước theo tiêu chuẩn GB5660

Không chỉ phần đường ống, bệ máy của dòng RY còn được thiết kế theo tiêu chuẩn GB5660.

Điều này giúp việc xác định kích thước bố trí và chuẩn bị nền móng có cơ sở kỹ thuật rõ ràng hơn. Khi lắp đặt, bơm và động cơ được đặt đồng tâm trên cùng bệ máy, sau đó toàn bộ cụm được cố định xuống móng bằng bu lông.

Hỗ trợ quá trình thay thế và bảo dưỡng

Kết nối mặt bích giúp RY65-40-250A thuận tiện khi cần tháo khỏi hệ thống.

Khi bảo dưỡng, kỹ thuật viên có thể tách các kết nối đường hút và đường xả, tháo cụm bơm và tiến hành kiểm tra bánh công tác, trục, ổ bi hoặc bộ làm kín.

Đây là lợi thế thực tế đối với các hệ thống công nghiệp cần bảo trì định kỳ nhưng muốn hạn chế việc thay đổi lớn hệ thống đường ống.

Giúp bố trí đường ống khoa học hơn

Cửa hút hướng trục và cửa xả hướng lên trên giúp hai tuyến đường ống có phương kết nối tương đối rõ ràng.

Điều này tạo điều kiện để bố trí đường hút và đường đẩy riêng biệt, đồng thời thuận lợi khi lắp van, bộ lọc hoặc thiết bị đo trên từng tuyến.

Tuy nhiên, đường ống phải có giá đỡ độc lập, không được để trọng lượng đường ống truyền trực tiếp lên mặt bích hoặc thân bơm.

Mức độ tương thích cần được hiểu đúng

Ưu điểm kết nối tiêu chuẩn tương thích cao của Bơm dầu truyền nhiệt RY65-40-250A chủ yếu nằm ở việc kích thước kết nối, cấp áp suất và bố trí đầu hút – đầu xả được xác định rõ ràng, thuận tiện cho tích hợp hệ thống.

Tài liệu hiện có không công bố đầy đủ một tiêu chuẩn kích thước mặt bích quốc tế cụ thể cho riêng model này. Vì vậy, trước khi thay thế trực tiếp một bơm khác, vẫn cần đối chiếu bản vẽ mặt bích, khoảng cách bu lông, kích thước móng và vị trí tâm trục thực tế.

Bơm dầu truyền nhiệt RY65-40-250A có lợi thế về kết nối nhờ cửa hút 65 mm, cửa xả 40 mm, kết nối mặt bích và cấp áp suất 16 bar, kết hợp với bệ máy theo tiêu chuẩn GB5660.

Những đặc điểm này giúp bơm dễ tích hợp vào hệ thống dầu tải nhiệt, thuận tiện khi bố trí đường ống và hỗ trợ công tác tháo lắp, bảo dưỡng. Với thông số 20 m³/h, 51 m, 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A phù hợp với các hệ thống cần một cụm bơm có kết nối rõ ràng, bố trí gọn và thuận tiện cho lắp đặt công nghiệp.
