Trục bơm của Bơm dầu truyền nhiệt RY50-32-250 là bộ phận quan trọng trong cụm rôto, có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác và duy trì chuyển động quay ổn định khi bơm vận hành ở tốc độ cao. Tuy nhiên, tài liệu kỹ thuật hiện có không ghi rõ trục được chế tạo bằng thép hợp kim, vì vậy không nên khẳng định vật liệu này nếu chưa có catalogue hoặc chứng chỉ vật liệu của nhà sản xuất.
Trong kết cấu dòng RY, cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Trục nhận mô-men từ động cơ qua khớp nối mềm rồi truyền trực tiếp đến bánh công tác.
Với RY50-32-250 vận hành ở khoảng 2.900 vòng/phút, trục phải duy trì độ ổn định cao để bánh công tác quay đúng tâm và tạo lưu lượng, cột áp theo thiết kế.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Hai vị trí ổ bi giúp trục được nâng đỡ ổn định hơn trong quá trình quay, hạn chế độ đảo và giảm tải bất thường lên cụm rôto.
Khả năng chịu tải của trục phụ thuộc nhiều vào độ chính xác khi lắp đặt. Nhà sản xuất yêu cầu sai lệch đo tại vành ngoài khớp nối không vượt quá 0,1 mm, đồng thời khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu bơm và động cơ bị lệch tâm, lực tác động lên trục và ổ bi tăng lên, gây rung, ma sát và làm công suất tiêu thụ lớn hơn.
RY50-32-250 sử dụng khớp nối mềm kiểu ba chấu giữa động cơ và trục bơm.
Khớp nối giúp truyền mô-men và hỗ trợ hấp thụ một phần rung động, qua đó hạn chế các tải va đập không cần thiết tác động trực tiếp lên trục trong quá trình vận hành.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa 350°C.
Mặc dù trục không hoàn toàn ngâm trong toàn bộ dòng dầu nóng, khu vực đầu trục phía bánh công tác vẫn chịu ảnh hưởng của nhiệt. Vì vậy, việc gia nhiệt từ từ, bôi trơn đúng yêu cầu và duy trì độ đồng tâm là rất quan trọng để hạn chế biến dạng và tải bất thường.
Trục bơm của Bơm dầu truyền nhiệt RY50-32-250 được thiết kế để truyền mô-men và chịu tải trong điều kiện vận hành tốc độ cao, kết hợp với hai ổ bi và khớp nối mềm để duy trì độ ổn định của cụm rôto.
Tuy nhiên, tài liệu nhà sản xuất hiện có không xác nhận trục RY50-32-250 được chế tạo bằng thép hợp kim. Vì vậy, nếu cần mô tả chính xác vật liệu trục, nên kiểm tra thêm catalogue chi tiết hoặc chứng chỉ vật liệu từ Hebei Shenghui trước khi đưa thông tin này vào nội dung kỹ thuật chính thức.
Công suất động cơ 11kW đáp ứng tốt tải lớn cho Bơm dầu truyền nhiệt RY50-32-250 khi bơm làm việc trong vùng lưu lượng và cột áp thiết kế. Theo bảng thông số của nhà sản xuất, RY50-32-250 sử dụng động cơ 11 kW, tốc độ 2.900 vòng/phút; công suất trục tại các điểm làm việc được công bố lần lượt là 6,20 kW và 7,6 kW.
Động cơ truyền cơ năng qua khớp nối mềm tới trục bơm và bánh công tác:
Động cơ 11 kW → khớp nối → trục bơm → bánh công tác → dòng dầu truyền nhiệt
Khi bánh công tác quay khoảng 2.900 vòng/phút, dầu được hút vào vùng tâm, nhận năng lượng rồi chuyển ra phía ngoài trước khi được đẩy qua cửa xả. Kết cấu bơm và động cơ đồng tâm trên cùng bệ giúp quá trình truyền động diễn ra trực tiếp và ổn định.
Trong bảng thông số nhà sản xuất, RY50-32-250 có điểm làm việc 12,5 m³/h tại cột áp 80 m và điểm 18 m³/h tại cột áp 70 m, đều sử dụng động cơ 11 kW.
Điều này cho thấy động cơ 11 kW được lựa chọn để đáp ứng tải thủy lực của chính model RY50-32-250, đặc biệt trong các hệ thống cần tạo cột áp lớn để dầu vượt qua đường ống, van và thiết bị trao đổi nhiệt.
Khả năng khai thác công suất 11 kW phụ thuộc vào việc động cơ duy trì đúng tốc độ làm việc. Nếu tốc độ giảm, bánh công tác nhận ít năng lượng hơn và lưu lượng hoặc cột áp có thể không đạt yêu cầu.
Tài liệu RY cũng xác định tốc độ quay không đủ là một nguyên nhân làm lưu lượng và cột áp thấp hơn thiết kế.
Vì vậy, nguồn điện và động cơ cần ổn định để RY50-32-250 duy trì khả năng làm việc ở tải thiết kế.
Động cơ 11 kW có dự phòng so với công suất trục công bố, nhưng không nên vì vậy mà vận hành bơm vượt khỏi vùng đặc tính.
Nhà sản xuất chỉ rõ lưu lượng quá lớn có thể làm công suất tiêu thụ của bơm tăng. Khi xảy ra tình trạng này, cần khép bớt van xả để đưa lưu lượng về vùng cho phép.
Do đó, khả năng đáp ứng tải của động cơ 11 kW phát huy tốt nhất khi bơm được vận hành đúng điểm làm việc.
Khi RY50-32-250 hoạt động ở tải cao, độ đồng tâm giữa trục động cơ và trục bơm đặc biệt quan trọng. Nhà sản xuất quy định sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục lệch tâm, ma sát rôto tăng, gây rung và làm công suất tiêu thụ lớn hơn. Căn chỉnh đúng giúp công suất 11 kW được truyền hiệu quả hơn tới bánh công tác.
Để động cơ 11 kW làm việc ổn định, cần thường xuyên kiểm tra:
lưu lượng dầu;
áp suất cửa xả;
tốc độ quay;
độ rung;
nhiệt độ ổ trục;
tiếng ồn bất thường.
Các thông số này giúp phát hiện sớm tình trạng bơm làm việc quá tải hoặc lệch khỏi vùng vận hành phù hợp.
Công suất động cơ 11kW đáp ứng tốt tải lớn cho Bơm dầu truyền nhiệt RY50-32-250 trong phạm vi điểm làm việc do nhà sản xuất thiết kế. Động cơ 11 kW kết hợp tốc độ 2.900 vòng/phút cung cấp cơ năng cần thiết cho bánh công tác để tạo lưu lượng và cột áp cao cho hệ thống dầu truyền nhiệt.
Để khai thác tốt công suất này, RY50-32-250 cần vận hành đúng vùng lưu lượng – cột áp, duy trì tốc độ ổn định và căn đồng tâm chính xác, tránh để lưu lượng tăng quá mức gây tăng tải và tiêu thụ công suất không cần thiết.

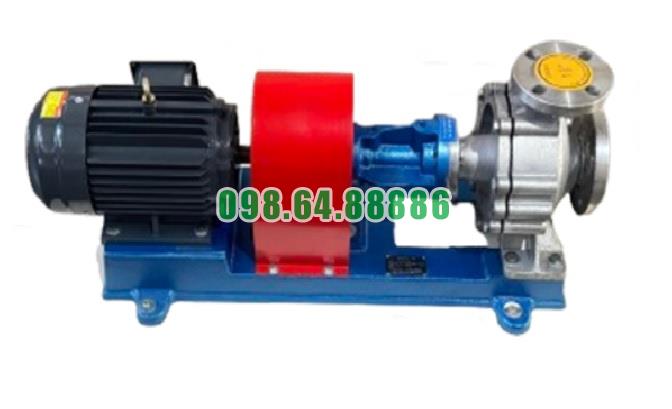

Bơm ly tâm dầu tải nhiệt RY50-32-250 lưu lượng 18 m3/h, công suất 11 kW, cột áp 70 m
