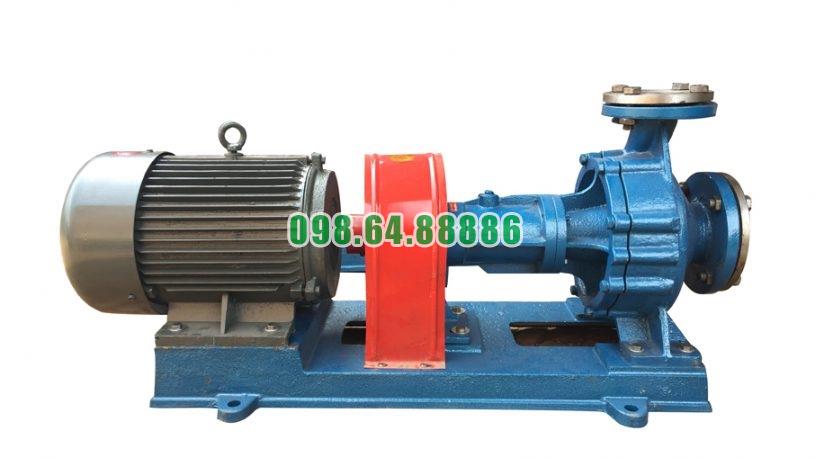

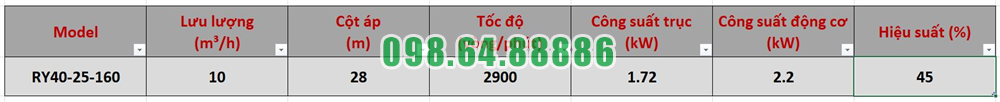

Bơm tuần hoàn dầu nóng RY40-25-160 cột áp 28 m, motor 2.2 kW, lưu lượng 10 m3/h, tốc độ 2.900 vòng/phút

Nguyên tắc tuần hoàn dầu nóng liên tục với bơm dầu truyền nhiệt RY40-25-160

Bơm dầu truyền nhiệt RY40-25-160 được thiết kế để duy trì dòng dầu nóng chuyển động liên tục trong hệ thống gia nhiệt tuần hoàn kín. Với lưu lượng 10 m³/h, cột áp 28 m, công suất động cơ 2,2 kW và tốc độ 2.900 vòng/phút, bơm tạo ra năng lượng thủy lực cần thiết để dầu vượt qua trở lực đường ống, thiết bị trao đổi nhiệt và các bộ phận sử dụng nhiệt trước khi quay trở lại bơm.

Nguyên tắc tuần hoàn có thể hiểu đơn giản theo chu trình:

Bơm → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường dầu hồi → bơm → tiếp tục chu trình mới.

1. Bơm tạo chuyển động liên tục cho dầu truyền nhiệt

RY40-25-160 không phải thiết bị tạo nhiệt mà có nhiệm vụ vận chuyển môi chất mang nhiệt.

Khi động cơ 2,2 kW hoạt động, trục bơm làm bánh công tác quay ở khoảng 2.900 vòng/phút. Dầu liên tục được đưa vào tâm bánh công tác, nhận năng lượng rồi được đẩy sang đường ống phía sau.

Chừng nào bơm hoạt động và đường tuần hoàn không bị gián đoạn, quá trình này sẽ liên tục lặp lại.

2. Dầu hồi đi vào bơm qua cửa hút DN40

Dầu sau khi truyền một phần nhiệt cho thiết bị sản xuất được đưa trở lại phía hút của RY40-25-160.

Môi chất đi qua cửa hút DN40 theo phương trục và tiến trực tiếp vào khu vực tâm bánh công tác.

Đường hút cần duy trì đầy dầu và thông thoáng để bảo đảm bánh công tác luôn nhận đủ môi chất. Nếu lượng dầu cấp vào bị gián đoạn, dòng tuần hoàn phía đẩy cũng không thể duy trì ổn định.

3. Bánh công tác truyền năng lượng cho dòng dầu

Khi dầu đi vào tâm bánh công tác, các cánh bơm đang quay sẽ truyền năng lượng cơ học cho môi chất.

Dầu dịch chuyển từ tâm về phía mép ngoài của bánh công tác danh nghĩa 160 mm.

Quá trình này diễn ra liên tục:

Dầu vào tâm → nhận năng lượng → chuyển động ra ngoài → dầu mới tiếp tục đi vào tâm.

Đây chính là cơ chế tạo ra dòng dầu liên tục bên trong RY40-25-160.

4. Thân bơm thu dòng và đưa dầu đến cửa xả

Sau khi rời bánh công tác, dầu đi vào khoang thân bơm.

Thân bơm thu dòng dầu từ vùng ngoài bánh công tác, dẫn hướng và đưa môi chất về cửa xả DN25.

Từ đây, dầu đã có đủ năng lượng để tiếp tục di chuyển qua hệ thống đường ống và các thiết bị phía sau.

Ở điểm làm việc thiết kế, RY40-25-160 có khả năng tạo khoảng 10 m³/h tại cột áp 28 m.

5. Cột áp 28 m giúp dầu vượt qua trở lực của vòng tuần hoàn

Trong hệ thống dầu nóng, môi chất phải đi qua đường ống, van, co nối, nguồn gia nhiệt, áo nhiệt và bộ trao đổi nhiệt. Tất cả các bộ phận này đều tạo ra tổn thất áp suất.

RY40-25-160 tạo cột áp để bù lại những tổn thất đó.

Vì vậy, điều kiện quan trọng để tuần hoàn liên tục là cột áp của bơm phải phù hợp với tổng trở lực của hệ thống.

Nếu trở lực quá lớn, lưu lượng sẽ giảm và dòng dầu không còn đạt gần mức 10 m³/h như thiết kế.

6. Dầu nóng được đưa liên tục đến thiết bị sử dụng nhiệt

Sau khi rời bơm, dầu có thể đi qua nguồn gia nhiệt rồi đến thiết bị cần nhiệt hoặc được bố trí theo sơ đồ công nghệ tương ứng.

Tại thiết bị sử dụng nhiệt, dầu truyền năng lượng thông qua bề mặt trao đổi nhiệt.

Môi chất có thể đi qua áo gia nhiệt của bồn, máy ép nóng, bộ trao đổi nhiệt hoặc các kênh dẫn nhiệt trong thiết bị.

Điểm cốt lõi là dầu không dừng lại tại thiết bị, mà tiếp tục di chuyển để hình thành một vòng kín.

7. Dầu sau khi truyền nhiệt phải quay trở lại bơm

Sau quá trình trao đổi nhiệt, nhiệt độ dầu thường giảm so với đường dầu nóng.

Dầu này được đưa qua đường hồi và quay trở lại cửa hút DN40 của RY40-25-160.

Một chu kỳ mới lại bắt đầu:

Dầu hồi → RY40-25-160 → nhận thêm nhiệt → thiết bị sử dụng nhiệt → dầu hồi

Nhờ sự lặp lại liên tục này, cùng một lượng dầu truyền nhiệt có thể được sử dụng nhiều lần trong hệ thống kín.

8. Lưu lượng 10 m³/h giúp duy trì tốc độ vận chuyển nhiệt

Lưu lượng quyết định lượng dầu đi qua vòng tuần hoàn trong một đơn vị thời gian.

Đối với RY40-25-160, mức tham chiếu là 10 m³/h.

Khi hệ thống được thiết kế gần điểm làm việc này, một lượng dầu tương đối ổn định liên tục đi qua nguồn nhiệt và thiết bị sử dụng nhiệt.

Nếu lưu lượng giảm quá thấp, tốc độ vận chuyển nhiệt cũng giảm, làm dầu lưu lại lâu hơn tại những khu vực nóng.

Do đó, duy trì lưu lượng phù hợp là điều kiện trực tiếp để quá trình tuần hoàn dầu nóng diễn ra ổn định.

9. Không để bơm chạy khi thiếu dầu

Muốn tạo tuần hoàn liên tục, bên trong bơm phải có môi chất.

Nếu RY40-25-160 hoạt động khi khoang bơm không được điền đầy dầu hoặc đường hút có quá nhiều khí, bánh công tác không thể truyền năng lượng cho môi chất theo trạng thái bình thường.

Dòng dầu khi đó có thể bị gián đoạn và khả năng tuần hoàn giảm đáng kể.

Do vậy, việc điền đầy bơm và loại bỏ khí khỏi hệ thống là điều kiện quan trọng trước khi đưa vòng dầu vào vận hành.

10. Đường hút phải luôn được duy trì thông thoáng

Không nên sử dụng van phía hút để bóp giảm lưu lượng của RY40-25-160.

Đường hút cần bảo đảm dầu có thể đi vào tâm bánh công tác thuận lợi.

Nếu van hút bị đóng bớt hoặc đường hút có trở lực lớn, lượng dầu cấp vào bánh công tác giảm, làm điều kiện tuần hoàn trở nên bất lợi.

Nguyên tắc vận hành là:

Cấp dầu ổn định ở phía hút → tạo năng lượng tại bánh công tác → điều chỉnh và phân phối dòng ở phía hệ thống.

11. Duy trì lưu lượng tối thiểu trong quá trình gia nhiệt

Trong hệ thống dầu nóng, không nên để bơm hoạt động kéo dài với lưu lượng quá thấp.

Dòng RY cần duy trì một lượng tuần hoàn tối thiểu, đặc biệt khi môi chất đang ở nhiệt độ cao.

Lưu lượng đủ lớn giúp dầu liên tục rời khỏi vùng nhận nhiệt, đồng thời đưa lượng dầu khác trở lại thay thế.

Nếu dòng dầu gần như dừng nhưng nguồn nhiệt vẫn tiếp tục hoạt động, nguy cơ tích tụ nhiệt cục bộ sẽ tăng.

12. Bơm nên hoạt động trước khi hệ thống tăng nhiệt mạnh

Một trình tự hợp lý của vòng dầu nóng là cho RY40-25-160 tạo tuần hoàn trước, sau đó mới tăng nhiệt dần.

Nguyên tắc:

Khởi động bơm → xác nhận dầu đang tuần hoàn → bắt đầu gia nhiệt → tiếp tục duy trì bơm

Cách vận hành này giúp dầu không đứng yên tại nguồn gia nhiệt khi nhiệt độ đang tăng.

Đồng thời, nhiệt được đưa đi khắp vòng tuần hoàn ngay từ giai đoạn đầu.

13. Tăng nhiệt từ từ để duy trì trạng thái tuần hoàn ổn định

RY40-25-160 có thể sử dụng với dầu truyền nhiệt ở nhiệt độ cao, nhưng quá trình từ trạng thái nguội đến trạng thái nóng cần diễn ra từ từ.

Khi dầu nóng dần, thân bơm, trục và các chi tiết cơ khí cũng giãn nở theo nhiệt độ.

Việc vừa duy trì tuần hoàn vừa tăng nhiệt có kiểm soát giúp nhiệt được phân bố đều hơn trong toàn bộ vòng dầu.

Điều này đặc biệt quan trọng khi hệ thống phải vận hành ở nhiệt độ cao trong thời gian dài.

14. Tiếp tục tuần hoàn khi ngừng gia nhiệt

Nguyên tắc tuần hoàn liên tục không chỉ áp dụng trong giai đoạn sản xuất.

Khi dừng hệ thống, nguồn gia nhiệt thường được ngắt trước nhưng RY40-25-160 nên tiếp tục vận chuyển dầu trong một khoảng thời gian phù hợp để đưa nhiệt còn tích tụ ra khỏi vùng gia nhiệt.

Khi nhiệt độ dầu đã giảm xuống mức thích hợp, bơm mới được dừng.

Nhờ vậy, dầu nóng không bị giữ đứng yên ngay tại khu vực còn nhiệt lượng lớn.

15. Toàn bộ quá trình hình thành một vòng dầu khép kín

Nguyên tắc vận hành của RY40-25-160 có thể tóm tắt bằng một chu trình liên tục:

Đường dầu hồi → cửa hút DN40 → tâm bánh công tác → cánh bơm → thân bơm → cửa xả DN25 → nguồn gia nhiệt → thiết bị sử dụng nhiệt → đường dầu hồi

Khi động cơ duy trì 2.900 vòng/phút, đường hút có đủ dầu và tổng trở lực phù hợp với cột áp của bơm, chu trình này có thể được duy trì liên tục.

Nguyên tắc tuần hoàn dầu nóng liên tục với bơm dầu truyền nhiệt RY40-25-160 dựa trên việc liên tục đưa dầu hồi vào cửa hút DN40, truyền năng lượng cho môi chất bằng bánh công tác và đẩy dầu qua cửa xả DN25 để tiếp tục đi qua vòng gia nhiệt.

Với điểm làm việc khoảng 10 m³/h – 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 tạo dòng tuần hoàn khép kín giữa bơm, nguồn nhiệt, thiết bị sử dụng nhiệt và đường hồi.

Muốn duy trì quá trình này ổn định cần bảo đảm bơm luôn đầy dầu, đường hút thông thoáng, lưu lượng không giảm quá thấp và dòng tuần hoàn được duy trì trong cả giai đoạn tăng nhiệt, vận hành và hạ nhiệt. Đây là nguyên tắc cốt lõi giúp RY40-25-160 thực hiện hiệu quả nhiệm vụ vận chuyển dầu nóng liên tục trong hệ thống gia nhiệt.

Ứng dụng gia nhiệt bể chứa nhựa đường bằng bơm dầu truyền nhiệt RY40-25-160

Trong hệ thống gia nhiệt bể chứa nhựa đường, bơm dầu truyền nhiệt RY40-25-160 đảm nhiệm nhiệm vụ tuần hoàn dầu nóng từ nguồn gia nhiệt đến bộ phận trao đổi nhiệt của bể. Bơm không trực tiếp vận chuyển nhựa đường mà sử dụng dầu truyền nhiệt làm môi chất mang nhiệt, giúp duy trì nhiệt độ cần thiết cho nhựa đường trong quá trình lưu trữ và sử dụng.

Tuần hoàn dầu nóng quanh bể chứa nhựa đường

Nhựa đường có độ nhớt tăng mạnh khi nhiệt độ giảm, vì vậy bể chứa thường cần được duy trì nhiệt để vật liệu không trở nên quá đặc. Trong hệ thống sử dụng dầu truyền nhiệt, RY40-25-160 đưa dầu đã được làm nóng đến ống gia nhiệt, áo nhiệt hoặc bộ trao đổi nhiệt bố trí tại bể chứa.

Chu trình cơ bản diễn ra theo hướng:

Thiết bị gia nhiệt → RY40-25-160 → Bộ phận gia nhiệt bể nhựa đường → Đường hồi dầu → Thiết bị gia nhiệt.

Dầu sau khi truyền một phần nhiệt cho bể sẽ quay trở lại nguồn nhiệt và tiếp tục được gia nhiệt cho vòng tuần hoàn tiếp theo.

Giúp duy trì nhiệt độ nhựa đường trong bể

Vai trò quan trọng của RY40-25-160 là tạo dòng dầu nóng liên tục qua bề mặt trao đổi nhiệt. Khi dầu lưu thông đều, nhiệt từ dầu được truyền qua thành ống hoặc thành thiết bị sang nhựa đường bên trong bể.

Nhờ quá trình cấp nhiệt liên tục, nhiệt lượng thất thoát của bể ra môi trường được bù lại, hỗ trợ duy trì nhựa đường ở trạng thái có độ nhớt phù hợp cho các công đoạn tiếp theo.

Bơm không trực tiếp làm nóng nhựa đường. Nhiệt được tạo ra tại thiết bị gia nhiệt, còn RY40-25-160 chịu trách nhiệm vận chuyển nhiệt đến bể chứa thông qua dòng dầu nóng.

Lưu lượng và cột áp phục vụ vòng gia nhiệt

RY40-25-160 có lưu lượng thiết kế 10 m³/h và cột áp 28 m. Trong hệ thống gia nhiệt bể nhựa đường, lưu lượng này thể hiện khả năng vận chuyển dầu qua vòng tuần hoàn tại điểm làm việc thiết kế.

Cột áp 28 m giúp dầu vượt qua trở lực phát sinh trong đường ống, van, các đoạn uốn và hệ thống ống trao đổi nhiệt tại bể chứa. Lưu lượng thực tế sẽ phụ thuộc vào chiều dài đường ống, kết cấu bộ trao đổi nhiệt và tổng trở lực của toàn bộ hệ thống.

Phù hợp với môi trường gia nhiệt nhiệt độ cao

Gia nhiệt bể nhựa đường thường yêu cầu môi chất truyền nhiệt hoạt động ở nhiệt độ tương đối cao. RY40-25-160 thuộc dòng bơm chuyên dùng cho dầu truyền nhiệt nhiệt độ cao, vì vậy phù hợp với đặc điểm của vòng gia nhiệt này khi các điều kiện vận hành nằm trong giới hạn của bơm và dầu tải nhiệt.

Việc sử dụng một vòng dầu riêng cũng giúp tách bơm khỏi nhựa đường có độ nhớt cao. RY40-25-160 chỉ tuần hoàn dầu truyền nhiệt sạch, không chứa hạt rắn, thay vì trực tiếp hút và đẩy nhựa đường.

Ứng dụng gia nhiệt bể chứa nhựa đường bằng bơm dầu truyền nhiệt RY40-25-160 tập trung vào nhiệm vụ tuần hoàn dầu nóng giữa nguồn nhiệt và bộ phận trao đổi nhiệt của bể.

Với lưu lượng 10 m³/h, cột áp 28 m và động cơ 2,2 kW, RY40-25-160 giúp duy trì dòng dầu truyền nhiệt liên tục, từ đó cung cấp nhiệt gián tiếp cho bể và hỗ trợ giữ nhựa đường ở nhiệt độ thích hợp trong quá trình lưu trữ.
