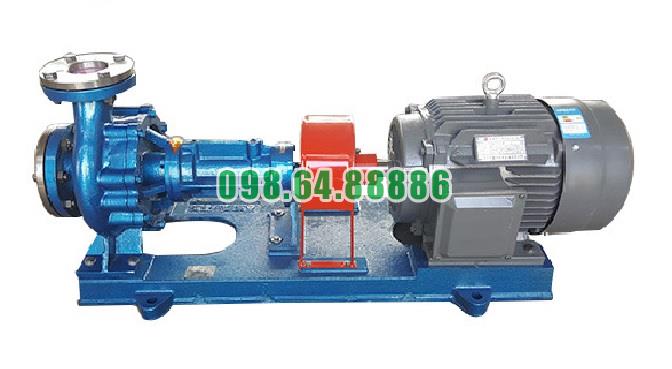

Bơm dầu công nghiệp chịu nhiệt RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m

Những tính năng tản nhiệt độc đáo giúp Bơm dầu truyền nhiệt RY20-20-125 hoạt động bền bỉ

Đối với Bơm dầu truyền nhiệt RY20-20-125, khả năng kiểm soát nhiệt có vai trò đặc biệt quan trọng bởi bơm thường xuyên làm việc với dầu truyền nhiệt ở nhiệt độ cao. Kết cấu tản nhiệt tự nhiên, cách bố trí cụm ổ trục và phương thức bôi trơn phù hợp giúp hạn chế nhiệt tích tụ tại những bộ phận nhạy cảm, qua đó hỗ trợ bơm vận hành ổn định và bền bỉ trong thời gian dài.

Tản nhiệt tự nhiên thay cho làm mát bằng nước

Một đặc điểm nổi bật của RY20-20-125 là sử dụng phương thức tản nhiệt tự nhiên, không phụ thuộc vào một hệ thống nước làm mát riêng cho cụm bơm.

Nhiệt phát sinh từ khu vực thân bơm được truyền qua các chi tiết kim loại về phía giá đỡ và thân ổ trục. Từ bề mặt bên ngoài, nhiệt tiếp tục được giải phóng vào không khí xung quanh.

Quá trình có thể hình dung:

Thân bơm nóng → kết cấu giá đỡ → thân ổ trục → không khí môi trường.

Nhờ đó, một phần nhiệt được loại bỏ trước khi tích tụ quá nhiều tại khu vực vòng bi.

Thân ổ trục tham gia quá trình giải nhiệt

Thân ổ trục không chỉ chứa và định vị các vòng bi mà còn đóng vai trò quan trọng trong quá trình truyền nhiệt ra môi trường.

Khi nhiệt từ phía thân bơm truyền về, thân ổ trục hấp thụ và phân bố nhiệt trên diện tích bề mặt lớn hơn. Bề mặt này tiếp xúc với không khí, tạo điều kiện để nhiệt thoát ra ngoài bằng đối lưu tự nhiên.

Hạn chế tập trung nhiệt tại một vị trí

Nếu nhiệt chỉ tập trung quanh trục và vòng bi, nhiệt độ cụm ổ trục có thể tăng nhanh. Việc phân tán nhiệt qua thân ổ trục giúp giảm hiện tượng tập trung nhiệt cục bộ và tạo điều kiện làm việc ổn định hơn cho các vòng bi.

Tách cụm vòng bi khỏi vùng dầu nóng

Hai bộ vòng bi của Bơm dầu truyền nhiệt RY20-20-125 được bố trí trong thân ổ trục phía sau khoang bơm, thay vì tiếp xúc trực tiếp với dòng dầu truyền nhiệt đang được bơm.

Giữa vùng dầu nóng và cụm vòng bi có các chi tiết trung gian như nắp bơm, trục và kết cấu giá đỡ.

Cách bố trí này giúp giảm mức độ truyền nhiệt trực tiếp từ dầu nóng tới vòng bi.

Bảo vệ vòng bi trước ảnh hưởng của nhiệt

Vòng bi hoạt động tốt nhất khi nhiệt độ và điều kiện bôi trơn được duy trì phù hợp. Việc hạn chế nhiệt truyền tới khu vực này giúp giảm nguy cơ:

• Vòng bi tăng nhiệt quá mức.
• Chất bôi trơn nhanh suy giảm.
• Ma sát tăng.
• Độ mòn của vòng bi tăng nhanh.

Đây là một trong những yếu tố trực tiếp hỗ trợ độ bền của cụm trục.

Bôi trơn phù hợp giúp giảm nhiệt do ma sát

Ngoài nhiệt truyền từ dầu nóng, bản thân các vòng bi cũng có thể sinh nhiệt do ma sát trong quá trình trục quay.

RY20-20-125 sử dụng phương thức bôi trơn phù hợp tại các vị trí ổ trục, giúp hình thành lớp bôi trơn giữa các bề mặt chuyển động.

Khi ma sát được hạn chế, lượng nhiệt phát sinh ngay bên trong cụm ổ trục cũng giảm xuống.

Có thể hiểu khả năng kiểm soát nhiệt của bơm theo hai hướng:

Giảm nhiệt truyền từ thân bơm + giảm nhiệt sinh ra do ma sát ổ trục.

Hạn chế nhiệt ảnh hưởng đến chất bôi trơn

Chất bôi trơn rất nhạy với nhiệt độ. Khi phải làm việc ở nhiệt độ quá cao trong thời gian dài, dầu hoặc mỡ bôi trơn có thể nhanh chóng suy giảm tính năng.

Cơ chế tản nhiệt của RY20-20-125 giúp hạn chế nhiệt tích tụ tại khoang ổ trục, qua đó tạo điều kiện để chất bôi trơn duy trì khả năng làm việc lâu hơn.

Chất bôi trơn được bảo vệ tốt cũng đồng nghĩa với việc vòng bi được bảo vệ tốt hơn.

Tản nhiệt diễn ra liên tục khi bơm hoạt động

Ưu điểm của cơ chế tản nhiệt tự nhiên là quá trình giải nhiệt diễn ra liên tục miễn là tồn tại chênh lệch nhiệt độ giữa bề mặt bơm và không khí xung quanh.

Không khí tiếp xúc với thân ổ trục nóng lên và di chuyển lên phía trên. Lớp không khí có nhiệt độ thấp hơn tiếp tục thay thế và nhận nhiệt.

Chu trình đối lưu tự nhiên này diễn ra liên tục, giúp nhiệt được giải phóng trong suốt thời gian bơm vận hành.

Không phụ thuộc vào nguồn nước làm mát

Do sử dụng cơ chế tản nhiệt tự nhiên, RY20-20-125 không phải phụ thuộc vào lưu lượng nước làm mát để duy trì khả năng giải nhiệt của cụm bơm.

Điều này giúp loại bỏ nguy cơ khả năng làm mát bị ảnh hưởng bởi các vấn đề như mất nguồn nước, tắc đường nước hoặc gián đoạn vòng tuần hoàn nước phụ trợ.

Kết cấu giải nhiệt vì vậy đơn giản và phù hợp với đặc điểm của một bơm tuần hoàn dầu nóng quy mô nhỏ.

Hỗ trợ bảo vệ khu vực làm kín

Nhiệt độ cao kéo dài có thể làm tăng điều kiện làm việc khắc nghiệt tại vị trí trục và cụm làm kín.

Việc phân tán một phần nhiệt qua kết cấu bơm giúp hạn chế nhiệt tiếp tục truyền về phía sau, tạo điều kiện thuận lợi hơn cho phớt chèn và phớt dầu chịu nhiệt.

Nhờ đó, hệ thống làm kín ít phải chịu tình trạng nhiệt tích tụ quá mức trong quá trình vận hành dài hạn.

Hạn chế ảnh hưởng của nhiệt đến trục bơm

Trục RY20-20-125 quay ở tốc độ 2.800 vòng/phút và kết nối trực tiếp giữa bánh công tác với phía truyền động. Vì vậy, nhiệt truyền dọc theo trục cần được hạn chế để không làm điều kiện làm việc của cụm ổ trục trở nên quá khắc nghiệt.

Khả năng giải nhiệt qua thân và giá đỡ góp phần làm giảm mức độ tích tụ nhiệt dọc theo cụm trục.

Khi nhiệt được kiểm soát tốt hơn, trục và vòng bi có điều kiện duy trì trạng thái quay ổn định trong thời gian dài.

Giảm nguy cơ quá nhiệt khi vận hành liên tục

Bơm dầu truyền nhiệt thường phải làm việc trong nhiều giờ để giữ cho dầu nóng liên tục tuần hoàn.

Nếu khả năng tản nhiệt kém, nhiệt có thể tích lũy dần theo thời gian tại cụm ổ trục. RY20-20-125 sử dụng cơ chế giải nhiệt tự nhiên để liên tục đưa một phần nhiệt ra môi trường, giúp hạn chế hiện tượng nhiệt độ tăng dần không kiểm soát.

Đây là lợi ích đặc biệt quan trọng đối với các hệ thống cần bơm chạy liên tục.

Tản nhiệt hiệu quả giúp tăng độ bền của bơm

Khả năng tản nhiệt không trực tiếp tạo ra lưu lượng hay cột áp nhưng lại ảnh hưởng rất lớn đến tuổi thọ của những bộ phận chuyển động.

Khi nhiệt độ được hạn chế ở mức phù hợp:

Vòng bi ít quá nhiệt → chất bôi trơn ổn định hơn → ma sát được hạn chế → độ mài mòn giảm → cụm trục hoạt động bền hơn.

Đây chính là mối liên hệ giữa đặc điểm tản nhiệt và khả năng vận hành lâu dài của RY20-20-125.

Điều kiện để khả năng tản nhiệt phát huy hiệu quả

Do dựa chủ yếu vào tản nhiệt tự nhiên, khu vực thân ổ trục cần được bố trí đủ thông thoáng.

Không nên để bề mặt giải nhiệt bị che kín hoặc bám một lớp dầu, bụi bẩn quá dày. Những yếu tố này có thể cản trở quá trình truyền nhiệt từ bề mặt kim loại ra không khí.

Giữ khu vực quanh bơm sạch và thông thoáng sẽ giúp cơ chế đối lưu tự nhiên hoạt động hiệu quả hơn.

Những tính năng tản nhiệt độc đáo giúp Bơm dầu truyền nhiệt RY20-20-125 hoạt động bền bỉ tập trung ở cơ chế tản nhiệt tự nhiên, thân ổ trục tham gia phân tán nhiệt, cách bố trí vòng bi tách khỏi vùng dầu nóng và phương thức bôi trơn giúp hạn chế nhiệt sinh ra do ma sát.

Sự kết hợp này giúp giảm nhiệt tích tụ tại vòng bi, bảo vệ chất bôi trơn, hạn chế ảnh hưởng nhiệt đến trục và cụm làm kín. Nhờ đó, Bơm dầu truyền nhiệt RY20-20-125 có điều kiện duy trì khả năng vận hành ổn định và bền bỉ hơn trong các hệ thống tuần hoàn dầu nóng.

Phân tích nguyên lý làm việc an toàn trong lò hơi của Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 được sử dụng trong các hệ thống gia nhiệt có vòng tuần hoàn dầu tải nhiệt, trong đó bơm đảm nhiệm nhiệm vụ đưa dầu nóng từ thiết bị gia nhiệt đến nơi sử dụng nhiệt rồi hồi dầu trở lại. Khi nhắc đến ứng dụng trong lò hơi, cần hiểu RY20-20-125 không bơm nước cấp hoặc hơi nước của lò hơi, mà làm việc trong mạch dầu truyền nhiệt phục vụ hệ thống gia nhiệt.

Với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW, nguyên lý làm việc an toàn của RY20-20-125 tập trung vào việc duy trì dầu tuần hoàn liên tục, hạn chế quá nhiệt cục bộ và giữ trạng thái thủy lực ổn định trong mạch dầu nóng.

Nguyên lý tuần hoàn dầu truyền nhiệt trong hệ thống lò

RY20-20-125 tạo dòng tuần hoàn khép kín:

Thiết bị gia nhiệt dầu → RY20-20-125 → Thiết bị sử dụng nhiệt → Đường dầu hồi → Thiết bị gia nhiệt

Dầu nhận nhiệt tại nguồn gia nhiệt, sau đó bơm đưa dầu đến thiết bị cần nhiệt. Sau khi truyền một phần nhiệt lượng, dầu quay trở lại để tiếp tục được gia nhiệt.

Nguyên lý an toàn quan trọng nhất là dầu phải luôn được tuần hoàn đầy đủ khi nguồn nhiệt đang hoạt động.

Duy trì dòng dầu liên tục để tránh quá nhiệt

Trong vùng gia nhiệt, dầu liên tục nhận nhiệt từ nguồn nhiệt. Nếu dòng dầu bị giảm mạnh hoặc ngừng lưu thông trong khi nguồn nhiệt vẫn hoạt động, dầu có thể bị giữ quá lâu tại khu vực nhiệt độ cao.

RY20-20-125 duy trì lưu lượng khoảng 1,5 m³/h tại điểm làm việc thiết kế, giúp dầu nóng liên tục rời khỏi vùng gia nhiệt và được thay thế bằng lượng dầu hồi có nhiệt độ thấp hơn.

Hạn chế điểm nóng cục bộ

Dòng tuần hoàn liên tục giúp nhiệt không tập trung quá lâu vào một lượng dầu cố định.

Đây là yếu tố quan trọng đối với vận hành an toàn vì dầu quá nóng có thể suy giảm chất lượng, tăng nguy cơ tạo cặn và khiến điều kiện vận hành của hệ thống trở nên bất ổn.

Khởi động bơm trước khi tăng nhiệt

Một nguyên tắc an toàn quan trọng khi sử dụng RY20-20-125 là thiết lập tuần hoàn dầu trước khi nâng hệ thống lên nhiệt độ làm việc cao.

Khi bơm đã tạo được dòng dầu ổn định, nguồn nhiệt mới được tăng dần. Nhờ đó, nhiệt lượng được đưa đi liên tục thay vì tập trung tại khu vực gia nhiệt.

Gia nhiệt từ từ

Trong quá trình nâng nhiệt, tốc độ tăng nhiệt cần được kiểm soát. Đối với hệ thống sử dụng RY, việc tăng nhiệt từ từ giúp thân bơm, đường ống và dầu truyền nhiệt giãn nở đồng đều hơn.

Điều này hạn chế ứng suất nhiệt và giảm nguy cơ xuất hiện trạng thái làm việc bất thường khi hệ thống chuyển từ nguội sang nóng.

Làm nóng sơ bộ thân bơm trước khi vận hành ở nhiệt độ cao

RY20-20-125 vận chuyển dầu nóng nên nhiệt độ giữa dầu tại cửa hút và thân bơm không nên chênh lệch quá lớn khi khởi động.

Việc làm nóng bơm từ từ giúp các bộ phận kim loại giãn nở có kiểm soát.

Hạn chế sốc nhiệt

Nếu dầu quá nóng được đưa đột ngột vào một thân bơm còn lạnh, sự chênh lệch nhiệt độ lớn có thể khiến các bộ phận giãn nở không đồng đều.

Do đó, quá trình làm nóng sơ bộ là một phần quan trọng trong nguyên lý vận hành an toàn của RY20-20-125 trong hệ thống dầu tải nhiệt.

Loại bỏ nước và khí trước khi nâng nhiệt độ cao

Một vòng dầu mới hoặc vừa bảo dưỡng có thể còn chứa nước và không khí.

Khi nhiệt độ dầu tăng, nước còn lại trong hệ thống có thể chuyển thành hơi, gây dao động dòng chảy và áp suất.

Giai đoạn khử nước bảo vệ bơm

Hệ thống nên duy trì tuần hoàn trong vùng nhiệt thích hợp để nước và khí thoát ra trước khi tiếp tục tăng nhiệt.

RY20-20-125 giữ dầu lưu thông trong giai đoạn này, giúp đưa khí và hơi về các vị trí tách khí của hệ thống.

Dầu ổn định, ít khí và ít hơi giúp bánh công tác nhận dòng chất lỏng liên tục hơn, giảm rung và hạn chế nguy cơ xâm thực.

Mở hoàn toàn van hút khi bơm hoạt động

Đối với RY20-20-125, cửa hút cần được cung cấp dầu liên tục. Vì vậy, van hút phải được mở hoàn toàn trong quá trình vận hành bình thường.

Không điều chỉnh bằng van hút

Nếu đóng bớt van hút, trở lực phía hút tăng và lượng dầu vào bánh công tác giảm.

Trong khi đó, trục vẫn quay ở khoảng 2.800 vòng/phút. Sự thiếu hụt dầu tại cửa hút có thể gây rung, giảm lưu lượng và tăng nguy cơ xâm thực.

Vì vậy, việc duy trì cửa hút thông thoáng là một nguyên tắc trực tiếp bảo vệ RY20-20-125.

Khởi động với van đẩy đóng rồi mở từ từ

Khi khởi động RY20-20-125, van hút được mở hoàn toàn trong khi van đường đẩy ban đầu ở trạng thái đóng.

Sau khi động cơ và bơm đạt trạng thái quay ổn định, van đẩy được mở từ từ để đưa dầu vào hệ thống.

Tránh thay đổi lưu lượng đột ngột

Mở van đẩy từ từ giúp lưu lượng và áp suất thay đổi có kiểm soát.

Điều này hạn chế những biến động thủy lực đột ngột trong đường ống và giúp RY20-20-125 chuyển sang điểm làm việc ổn định.

Tuy nhiên, không được để bơm chạy quá lâu khi van đẩy đóng hoàn toàn vì dầu bên trong bơm không được tuần hoàn và có thể tăng nhiệt nhanh.

Cột áp 22 m duy trì dầu lưu thông qua toàn bộ vòng nhiệt

Trong hệ thống, dầu phải đi qua đường ống, van, các đoạn co, áo gia nhiệt và thiết bị trao đổi nhiệt. Tất cả đều tạo ra tổn thất áp suất.

RY20-20-125 tạo cột áp 22 m tại điểm thiết kế để khắc phục những trở lực phù hợp.

Tránh tình trạng thiếu tuần hoàn

Nếu tổng trở lực hệ thống quá lớn so với khả năng của bơm, lưu lượng thực tế sẽ giảm.

Dòng dầu quá thấp đặc biệt bất lợi trong vùng gia nhiệt vì khả năng mang nhiệt ra khỏi khu vực này giảm theo.

Do đó, lựa chọn hệ thống phù hợp với điểm làm việc 1,5 m³/h – 22 m có ý nghĩa trực tiếp đối với an toàn nhiệt.

Không vận hành với lưu lượng quá thấp

RY20-20-125 không nên làm việc kéo dài ở lưu lượng thấp hơn nhiều so với vùng thiết kế.

Khi lưu lượng quá thấp, dầu lưu lại trong thân bơm và khu vực gia nhiệt lâu hơn, khiến nhiệt độ tăng và điều kiện thủy lực bên trong bơm kém ổn định.

Duy trì tối thiểu dòng tuần hoàn cần thiết

Đối với hệ thống có nhu cầu giảm tải, cần bảo đảm vẫn tồn tại dòng dầu tuần hoàn đủ lớn.

Nếu hệ thống thường xuyên yêu cầu lưu lượng rất thấp so với khả năng của RY20-20-125, cần xem xét bố trí đường bypass hoặc lựa chọn bơm phù hợp hơn thay vì liên tục ép bơm làm việc ở vùng lưu lượng quá nhỏ.

Không để RY20-20-125 chạy khan

RY20-20-125 phải có dầu trong thân bơm và đường hút trước khi hoạt động.

Nếu bánh công tác quay khi không có đủ dầu, bơm mất khả năng tuần hoàn và các bộ phận bên trong có thể tăng nhiệt nhanh.

Chạy khan đặc biệt nguy hiểm đối với hệ thống nhiệt vì bơm chính là thiết bị đảm nhiệm việc đưa nhiệt ra khỏi khu vực gia nhiệt thông qua dòng dầu.

Khả năng chịu áp hỗ trợ vận hành an toàn

Các bộ phận chịu áp của dòng RY được thiết kế với mức chịu áp đến 16 bar. Đặc tính này tạo độ bền cần thiết cho khoang bơm khi chứa dầu nóng.

Tuy nhiên, 16 bar là khả năng chịu áp của kết cấu, không phải áp suất mà RY20-20-125 tạo ra trong điều kiện làm việc danh định.

Không để hệ thống quá áp

Khả năng chịu áp của bơm không thay thế cho các biện pháp bảo vệ toàn hệ thống.

Đường ống, van, bình giãn nở và các thiết bị liên quan vẫn phải được thiết kế phù hợp để tránh áp suất vượt giới hạn cho phép.

Tản nhiệt tự nhiên hỗ trợ bảo vệ cụm ổ bi

Trong khi phần đầu bơm tiếp xúc với dầu nóng, cụm gối đỡ của RY20-20-125 sử dụng cơ chế tản nhiệt tự nhiên để hạn chế lượng nhiệt truyền đến ổ bi.

Nhiệt từ vùng nóng truyền dần qua kết cấu kim loại rồi được giải phóng ra không khí.

Hạn chế nhiệt tích tụ ở ổ trục

Ổ bi vừa chịu nhiệt truyền từ thân bơm vừa phát sinh nhiệt do trục quay ở 2.800 vòng/phút.

Việc giữ thân gối đỡ thông thoáng giúp nhiệt thoát ra môi trường, hỗ trợ ổ bi duy trì điều kiện làm việc ổn định khi bơm phải chạy liên tục trong hệ thống dầu nóng.

Dừng bơm đúng trình tự để bảo đảm an toàn

RY20-20-125 không nên dừng ngay khi dầu vẫn đang ở nhiệt độ rất cao.

Thông thường, cần giảm hoặc ngừng nguồn gia nhiệt trước nhưng tiếp tục cho dầu tuần hoàn để mang lượng nhiệt còn lại ra khỏi khu vực gia nhiệt.

Chỉ dừng tuần hoàn sau khi hệ thống đã hạ nhiệt

Khi dầu tiếp tục lưu thông trong quá trình làm nguội, nhiệt được phân bố và giải phóng đều hơn.

Sau khi nhiệt độ hệ thống giảm xuống mức thích hợp, mới tiến hành đóng dần van đẩy và dừng RY20-20-125.

Cách vận hành này hạn chế hiện tượng dầu nóng bị giữ lại trong vùng gia nhiệt sau khi bơm ngừng.

Chu trình làm việc an toàn của RY20-20-125

Nguyên lý vận hành an toàn có thể tóm tắt theo chuỗi:

Kiểm tra dầu và đường hút → Mở hoàn toàn van hút → Làm nóng sơ bộ → Khởi động RY20-20-125 → Mở từ từ van đẩy → Xác lập dòng tuần hoàn → Tăng nhiệt có kiểm soát → Duy trì tuần hoàn trong quá trình gia nhiệt → Ngừng nguồn nhiệt → Tiếp tục tuần hoàn để hạ nhiệt → Dừng bơm

Trọng tâm của toàn bộ chu trình là không để nguồn nhiệt hoạt động mạnh khi dầu không được tuần hoàn đầy đủ.

Nguyên lý làm việc an toàn trong lò hơi của Bơm dầu truyền nhiệt RY20-20-125 thực chất là nguyên lý vận hành an toàn của bơm trong vòng dầu tải nhiệt của hệ thống gia nhiệt. Bơm không vận chuyển hơi nước hay nước lò mà duy trì dầu nóng tuần hoàn liên tục giữa nguồn nhiệt và thiết bị sử dụng nhiệt.

Với điểm làm việc 1,5 m³/h – 22 m – 2.800 vòng/phút, RY20-20-125 giúp đưa nhiệt ra khỏi khu vực gia nhiệt liên tục, hạn chế quá nhiệt cục bộ và duy trì trạng thái dòng dầu ổn định. An toàn vận hành phụ thuộc trực tiếp vào việc mở đầy đủ đường hút, làm nóng từ từ, loại bỏ nước và khí, tránh chạy khan, không để lưu lượng quá thấp và tiếp tục tuần hoàn dầu trong giai đoạn hạ nhiệt trước khi dừng bơm.
