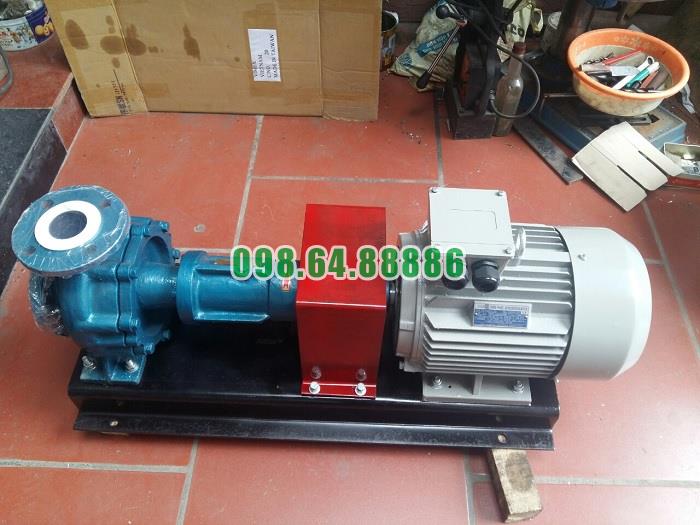

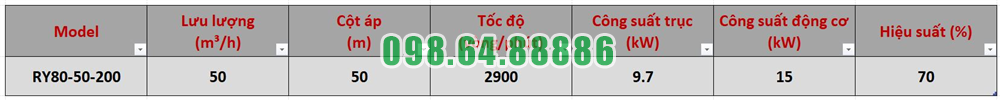

Bơm tuần hoàn dầu nóng RY80-50-200 Cột áp 50 m, lưu lượng 50 m3/h, công suất 15 kW

Vật liệu chịu tải nhiệt cao cấp cấu thành bơm dầu truyền nhiệt RY80-50-200

Vật liệu chịu tải nhiệt cao cấp cấu thành bơm dầu truyền nhiệt RY80-50-200 là yếu tố quan trọng vì bơm được thiết kế để làm việc với dầu tải nhiệt có nhiệt độ cao, tối đa không vượt quá 350°C. Tuy nhiên, tài liệu kỹ thuật được cung cấp không công bố cụ thể mác vật liệu của thân bơm, bánh công tác, trục hay nắp bơm, vì vậy không nên tự xác định các chi tiết này là gang, thép đúc hay hợp kim cụ thể nếu chưa có xác nhận từ nhà sản xuất.

Những bộ phận trực tiếp chịu nhiệt của RY80-50-200

Các chi tiết chịu ảnh hưởng nhiệt lớn nhất tập trung ở phần thủy lực của bơm, bao gồm:

• Thân bơm
• Nắp bơm
• Bánh công tác
• Trục bơm
• Đai ốc bánh công tác
• Khu vực buồng làm kín

Trong quá trình vận hành, các bộ phận này tiếp xúc trực tiếp hoặc gián tiếp với dầu tải nhiệt nóng nên phải đáp ứng yêu cầu về độ bền cơ học và khả năng duy trì ổn định khi nhiệt độ thay đổi.

Thân bơm chịu đồng thời nhiệt độ và áp suất

Thân bơm RY80-50-200 là bộ phận trực tiếp chứa dòng dầu tải nhiệt. Vì vậy, đây là một trong những chi tiết chịu tải nhiệt lớn nhất của toàn bộ cụm bơm.

Ngoài nhiệt độ cao, thân bơm còn phải chịu áp suất của môi chất. Theo kết cấu dòng RY, các bộ phận chịu áp và mặt bích được thiết kế theo cấp áp suất 16 bar.

Điều này đặt ra yêu cầu cao đối với độ ổn định của vật liệu khi bơm vận hành với dầu nóng trong thời gian dài.

Bánh công tác làm việc trực tiếp trong dầu nóng

Bánh công tác nằm hoàn toàn trong dòng môi chất và quay ở khoảng 2.900 vòng/phút.

Khi vận hành, bánh công tác vừa tiếp xúc với nhiệt độ dầu vừa chịu lực ly tâm và tải thủy lực. Vì vậy, vật liệu của bánh công tác phải duy trì được độ cứng và độ ổn định hình học để bảo đảm quá trình tạo lưu lượng, cột áp diễn ra bình thường.

Với RY80-50-200 đang xét, bánh công tác giúp bơm đạt điểm làm việc 50 m³/h và cột áp 50 m.

Trục bơm chịu nhiệt kết hợp tải cơ học

Trục bơm nhận mô-men từ động cơ 15 kW và truyền trực tiếp tới bánh công tác.

Trong quá trình làm việc, trục vừa quay ở tốc độ cao vừa chịu ảnh hưởng nhiệt từ phần thân bơm. Do đó, yêu cầu quan trọng đối với trục là duy trì độ thẳng, độ cứng và độ ổn định trong điều kiện nhiệt độ thay đổi.

Nếu trục bị biến dạng hoặc mất đồng tâm, bơm có thể phát sinh rung, nóng ổ bi và làm bộ phận làm kín nhanh mòn.

Bộ làm kín sử dụng vật liệu chịu nhiệt

Một vật liệu được tài liệu xác định rõ là phớt dầu cao su chịu nhiệt. Phớt này kết hợp với bộ chèn làm kín để kiểm soát rò rỉ tại vị trí trục.

Đây là khu vực đặc biệt nhạy cảm với nhiệt vì vừa tiếp xúc với dầu nóng vừa nằm sát trục quay. Khả năng chịu nhiệt của vật liệu làm kín có ảnh hưởng trực tiếp đến độ kín và độ ổn định của bơm.

Kết cấu tản nhiệt bảo vệ cụm ổ trục

Ngoài khả năng chịu nhiệt của vật liệu, RY80-50-200 còn sử dụng cơ chế tản nhiệt tự nhiên để giảm nhiệt truyền từ thân bơm đến cụm ổ bi.

Thân ổ trục và giá đỡ được bố trí tách tương đối khỏi vùng dầu nóng, giúp nhiệt có điều kiện phân tán ra môi trường trước khi tác động mạnh đến vòng bi và chất bôi trơn.

Nhờ đó, không phải toàn bộ các chi tiết của bơm đều phải chịu trực tiếp mức nhiệt tương đương với dầu bên trong thân bơm.

Sự giãn nở nhiệt được tính đến trong vận hành

Khả năng chịu nhiệt của RY80-50-200 còn liên quan trực tiếp đến sự giãn nở của các chi tiết kim loại.

Khi khởi động với dầu nóng, bơm phải được gia nhiệt sơ bộ. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Yêu cầu này giúp các chi tiết nóng lên từ từ, hạn chế biến dạng và ứng suất do thay đổi nhiệt độ quá nhanh.

Không nên tự xác định mác vật liệu của RY80-50-200

Khi giới thiệu vật liệu chịu tải nhiệt cao cấp cấu thành bơm dầu truyền nhiệt RY80-50-200, cần phân biệt rõ giữa khả năng chịu nhiệt của thiết kế và mác vật liệu cụ thể.

Tài liệu hiện có xác nhận bơm phù hợp với môi chất tới 350°C và có phớt dầu cao su chịu nhiệt, nhưng không ghi rõ vật liệu chế tạo thân bơm, bánh công tác, nắp bơm hoặc trục. Nếu cần thông tin như gang chịu nhiệt, thép carbon, thép hợp kim hay inox, cần đối chiếu catalogue vật liệu hoặc xác nhận trực tiếp từ nhà sản xuất.

Vật liệu chịu tải nhiệt cao cấp cấu thành bơm dầu truyền nhiệt RY80-50-200 phải phục vụ một kết cấu làm việc với dầu tải nhiệt có nhiệt độ tới 350°C, trong đó thân bơm, bánh công tác, nắp bơm và trục là những chi tiết chịu ảnh hưởng nhiệt đáng kể nhất.

Bên cạnh yêu cầu về vật liệu, khả năng làm việc ở nhiệt độ cao của RY80-50-200 còn được hỗ trợ bởi phớt dầu chịu nhiệt, cơ chế tản nhiệt tự nhiên và quy trình gia nhiệt sơ bộ có kiểm soát. Tuy nhiên, do tài liệu không công bố mác vật liệu cụ thể của các chi tiết kim loại, việc xác định chính xác thành phần vật liệu cần dựa trên thông tin chính thức từ nhà sản xuất.
