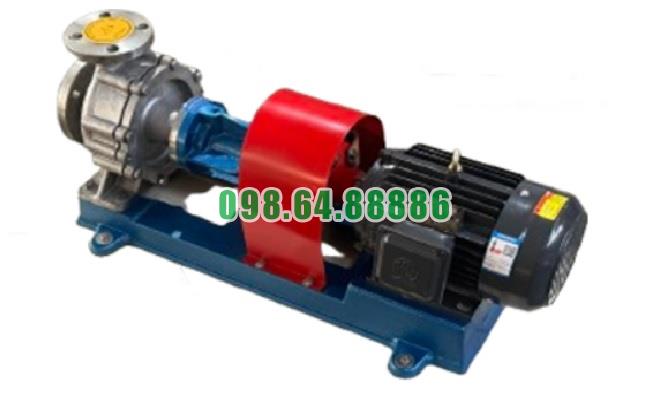

Bơm dầu truyền nhiệt RY80-50-200A có kết cấu bơm ly tâm trục ngang, đỡ một phía. Cụm bơm gồm thân bơm, nắp bơm, bánh công tác, trục bơm, ổ bi, thân ổ trục, bộ chèn làm kín, phớt dầu, giá đỡ và khớp nối truyền động. Các bộ phận được bố trí liên kết chặt chẽ để tạo thành một cụm làm việc ổn định với dầu truyền nhiệt nhiệt độ cao.
Thân bơm là bộ phận tạo khoang dẫn dầu và bao quanh bánh công tác. Cửa hút được bố trí theo hướng trục, còn cửa xả hướng tâm theo phương thẳng đứng.
Đối với RY80-50-200A, cửa hút có đường kính danh nghĩa 80 mm, cửa xả 50 mm. Thân bơm cùng các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar.
Nắp bơm liên kết trực tiếp với thân bơm để tạo thành khoang làm việc kín. Đây cũng là vị trí bố trí buồng làm kín cho trục bơm.
Nắp bơm giữ vai trò ngăn cách tương đối giữa khu vực chứa dầu nóng với cụm ổ trục phía sau.
Bánh công tác được lắp trên đầu trục và cố định bằng đai ốc hãm. Đây là bộ phận quay chính bên trong thân bơm.
Trong ký hiệu RY80-50-200A, số 200 thể hiện cỡ đường kính ngoài danh nghĩa của bánh công tác, còn ký hiệu A cho biết bánh công tác đã được tiện hoặc cắt giảm đường kính lần thứ nhất.
Trục bơm có nhiệm vụ liên kết bánh công tác với hệ truyền động. Một đầu trục lắp bánh công tác, đầu còn lại nối với động cơ thông qua khớp nối mềm.
Phần giữa của trục đi qua bộ làm kín và cụm ổ bi. Vì vậy, độ thẳng và độ đồng tâm của trục có ảnh hưởng trực tiếp đến độ ổn định của toàn bộ cụm rôto.
Thân ổ trục chứa hai bộ vòng bi có nhiệm vụ đỡ và định vị trục.
Kết cấu hai ổ bi giúp trục giữ vị trí ổn định khi quay ở tốc độ 2.900 vòng/phút, đồng thời hạn chế độ đảo và rung động bất thường.
Thân ổ trục bao quanh các vòng bi và tạo vị trí lắp đặt cho hệ thống bôi trơn.
Bộ phận này liên kết với giá đỡ, tạo thành cụm chịu lực cho trục và rôto phía sau thân bơm. Việc giữ thân ổ trục ổn định có ý nghĩa lớn đối với độ đồng tâm của bánh công tác.
Bộ chèn làm kín được bố trí trong buồng làm kín trên nắp bơm và bao quanh trục.
Chức năng chính của bộ phận này là hạn chế dầu truyền nhiệt rò rỉ theo khe hở giữa trục quay và phần cố định của bơm.
Bên cạnh bộ chèn, Bơm dầu truyền nhiệt RY80-50-200A còn sử dụng phớt dầu cao su chịu nhiệt.
Phớt dầu hỗ trợ tăng khả năng kiểm soát rò rỉ tại khu vực trục và tạo thêm lớp ngăn cách giữa vùng dầu nóng với cụm ổ trục.
Giá đỡ được bố trí giữa thân bơm và cụm ổ trục, có nhiệm vụ nâng đỡ phần rôto và giữ thân ổ trục đúng vị trí.
Kết cấu này đồng thời tạo khoảng cách giữa vùng có nhiệt độ cao với các vòng bi, góp phần hỗ trợ khả năng tản nhiệt tự nhiên của dòng RY.
Bơm và động cơ được liên kết bằng khớp nối mềm kiểu ba chấu.
Khớp nối truyền chuyển động từ động cơ đến trục bơm, đồng thời hỗ trợ giảm ảnh hưởng của những rung động nhỏ trong hệ truyền động. Bơm và động cơ được lắp trên cùng một bệ để thuận tiện cho việc căn chỉnh đồng tâm.
Bệ máy là phần đỡ chung cho bơm và động cơ. Bộ phận này giúp duy trì vị trí tương đối giữa hai cụm và tạo nền tảng cơ khí ổn định.
Khi lắp đặt đúng, bệ máy giúp hạn chế sự dịch chuyển và sai lệch đồng tâm trong quá trình bơm vận hành.
Cấu tạo các bộ phận của Bơm dầu truyền nhiệt RY80-50-200A gồm thân bơm, nắp bơm, bánh công tác, trục, hai bộ vòng bi, thân ổ trục, bộ chèn làm kín, phớt dầu, giá đỡ, khớp nối và bệ máy.
Trong đó, thân bơm và bánh công tác tạo phần thủy lực, trục và ổ bi tạo cụm rôto, bộ chèn và phớt dầu đảm nhiệm làm kín, còn giá đỡ cùng bệ máy duy trì độ cứng vững tổng thể. Sự phối hợp giữa các bộ phận này tạo nên kết cấu đặc trưng của Bơm dầu truyền nhiệt RY80-50-200A.
Các lĩnh vực ứng dụng thực tế phù hợp Bơm dầu truyền nhiệt RY80-50-200A chủ yếu là những hệ thống cần tuần hoàn dầu tải nhiệt nóng liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

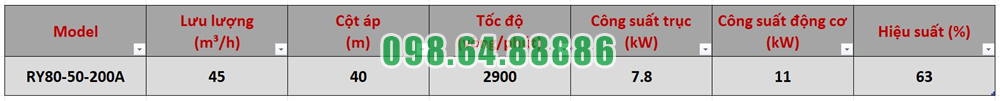

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A phù hợp với nhiều dây chuyền công nghiệp có điểm làm việc tương ứng.
Trong sản xuất nhựa, RY80-50-200A có thể sử dụng để tuần hoàn dầu nóng cho máy ép, thiết bị tạo hình, bồn gia nhiệt và hệ thống giữ nhiệt đường ống.
Dòng dầu tải nhiệt liên tục giúp các thiết bị nhận nhiệt ổn định hơn trong thời gian vận hành.
Các dây chuyền cao su thường cần nhiệt cho máy ép, khuôn tạo hình, bồn nguyên liệu và thiết bị công nghệ.
RY80-50-200A giúp vận chuyển dầu nóng từ nguồn gia nhiệt đến các khu vực này, sau đó đưa dầu trở lại đường hồi để tiếp tục chu trình.
Trong nhà máy hóa chất, bồn phản ứng, bồn chứa hoặc bộ trao đổi nhiệt có thể cần gia nhiệt gián tiếp bằng dầu tải nhiệt.
RY80-50-200A đảm nhiệm việc tuần hoàn dầu nóng qua áo gia nhiệt hoặc các thiết bị trao đổi nhiệt, hỗ trợ duy trì điều kiện nhiệt cần thiết của quá trình sản xuất.
Một số công đoạn dệt nhuộm cần nguồn nhiệt ổn định cho thiết bị sấy, gia nhiệt hoặc xử lý vật liệu.
Bơm RY80-50-200A có thể đưa dầu tải nhiệt đến các cụm sử dụng nhiệt, giúp duy trì dòng nhiệt liên tục trong dây chuyền.
Trong chế biến gỗ, dầu tải nhiệt có thể được sử dụng cho máy ép nóng, buồng sấy hoặc các thiết bị cần giữ nhiệt.
RY80-50-200A hỗ trợ tuần hoàn dầu nóng giữa nguồn nhiệt và thiết bị, phù hợp với các dây chuyền hoạt động kéo dài và cần cấp nhiệt liên tục.
RY80-50-200A phù hợp với hệ thống gia nhiệt bồn chứa nhựa đường, đường ống dẫn và các cụm cần giữ nóng.
Việc tuần hoàn dầu tải nhiệt giúp hạn chế nhựa đường bị nguội và tăng độ nhớt quá mức, hỗ trợ quá trình vận chuyển và xử lý vật liệu.
Trong dây chuyền bao bì, bơm có thể phục vụ các thiết bị ép nhiệt, trục gia nhiệt, hệ thống sấy và công đoạn cán ghép.
Dầu nóng được bơm đến thiết bị, truyền nhiệt rồi hồi về nguồn gia nhiệt, tạo thành vòng tuần hoàn khép kín.
Một số hệ thống chế biến thực phẩm sử dụng dầu tải nhiệt để gia nhiệt gián tiếp cho thiết bị công nghệ.
RY80-50-200A có thể tham gia tuần hoàn dầu nóng cho các bồn, bộ trao đổi nhiệt hoặc thiết bị gia nhiệt khi điều kiện môi chất phù hợp với yêu cầu của dòng RY.
Đây là một trong những ứng dụng điển hình của RY80-50-200A.
Bơm đưa dầu qua khu vực gia nhiệt của lò, sau đó vận chuyển dầu nóng đến các thiết bị tiêu thụ nhiệt. Dầu sau khi trao đổi nhiệt quay trở lại lò để tiếp tục chu trình.
Có thể mô tả đơn giản:
Nguồn gia nhiệt → RY80-50-200A → thiết bị sử dụng nhiệt → đường hồi → nguồn gia nhiệt.
RY80-50-200A phù hợp nhất với môi chất nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn.
Khi lựa chọn cho từng dây chuyền, cần bảo đảm yêu cầu thực tế về lưu lượng và cột áp tương ứng với khả năng 45 m³/h – 40 m của bơm, đồng thời kiểm tra nhiệt độ và đặc tính của dầu tải nhiệt.
Các lĩnh vực ứng dụng thực tế phù hợp Bơm dầu truyền nhiệt RY80-50-200A gồm ngành nhựa, cao su, hóa chất, dệt nhuộm, chế biến gỗ, nhựa đường, bao bì, chế biến thực phẩm và các hệ thống lò dầu tải nhiệt.
Điểm chung của các ứng dụng này là đều cần tuần hoàn dầu nóng liên tục để vận chuyển và phân phối nhiệt. Với thông số 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A là lựa chọn phù hợp cho những hệ thống có yêu cầu vận hành tương ứng.
Bơm dầu truyền nhiệt chịu nhiệt cao RY80-50-200A lưu lượng 45 m3/h, công suất 11 kW, cột áp 40 m
