Bơm dầu truyền nhiệt RY50-32-200 được thiết kế cho nhiệm vụ tuần hoàn dầu tải nhiệt ở nhiệt độ cao, vì vậy kết cấu cơ khí phải bảo đảm đồng thời độ cứng vững, khả năng chịu áp, độ chính xác của cụm quay, độ kín và khả năng thích nghi với giãn nở nhiệt. Đây là những yêu cầu quan trọng hơn nhiều so với một bơm chỉ làm việc với chất lỏng ở nhiệt độ thường.
Với bộ thông số sử dụng lưu lượng 18 m³/h, cột áp 50 m, công suất động cơ 5,5 kW và tốc độ quay 2.900 vòng/phút, RY50-32-200 phải duy trì độ ổn định cơ khí khi trục và bánh công tác quay ở tốc độ cao trong môi trường dầu nóng. Điểm đáng chú ý là các yêu cầu kỹ thuật của dòng RY quy định khá cụ thể về kết cấu, căn chỉnh, độ rung, chịu áp và lắp đặt.
RY50-32-200 sử dụng kiểu kết cấu bơm ly tâm một phía đỡ, trong đó bánh công tác được lắp trên trục và cụm trục được định vị bởi hệ thống ổ bi.
Các bộ phận chính được tổ chức thành những cụm rõ ràng gồm:
Thân và nắp bơm → bánh công tác và trục → cụm ổ bi → bộ làm kín → khớp nối → động cơ.
Cách bố trí này giúp đường truyền lực từ động cơ tới bánh công tác rõ ràng, đồng thời tạo điều kiện cho việc tháo lắp và bảo dưỡng từng cụm cơ khí.
Trong hệ thống nhiệt độ cao, cấu trúc cơ khí rõ ràng còn giúp kiểm soát tốt hơn sự truyền nhiệt từ thân bơm về phía ổ bi và động cơ.
Thân bơm và nắp bơm là những bộ phận trực tiếp chứa dầu tải nhiệt.
Khi bánh công tác hoạt động, dầu bên trong vừa có nhiệt độ cao vừa chịu áp suất của hệ thống. Vì vậy, cụm thân – nắp phải duy trì độ kín và độ ổn định hình học trong suốt quá trình vận hành.
Các bộ phận chứa áp và mặt bích của dòng RY được thiết kế với mức áp suất danh nghĩa 16 bar.
Điều này đặt ra yêu cầu cơ khí đáng kể đối với:
Thân bơm → nắp bơm → mặt bích hút → mặt bích xả → các bề mặt lắp ghép.
Kết cấu không chỉ phải chịu áp mà còn phải thích nghi với sự giãn nở do dầu nóng.
RY50-32-200 sử dụng cửa hút theo phương dọc trục, giúp dầu đi trực tiếp vào khu vực tâm bánh công tác.
Cửa xả được bố trí theo phương xuyên tâm và hướng lên trên.
Đường đi của môi chất được tổ chức:
Cửa hút → tâm bánh công tác → cánh bơm → thân bơm → cửa xả.
Cách bố trí này phù hợp với nguyên lý của bơm ly tâm và giúp hạn chế những thay đổi hướng dòng không cần thiết ngay tại vùng hút.
Kết cấu cơ khí và kết cấu thủy lực vì vậy được phối hợp với nhau chứ không tồn tại độc lập.
Rôto của RY50-32-200 gồm những chi tiết quan trọng như:
Bánh công tác → trục → đai ốc bánh công tác → các chi tiết liên kết.
Khi động cơ quay khoảng 2.900 vòng/phút, toàn bộ cụm này cũng quay ở tốc độ tương ứng.
Ở tốc độ đó, độ chính xác cơ khí đặc biệt quan trọng. Một sai lệch nhỏ ở bánh công tác, trục hoặc khớp nối cũng có thể tạo ra tải động lặp lại hàng nghìn lần mỗi phút.
Vì vậy, bánh công tác phải được lắp chắc chắn trên trục, trục phải quay tự do và cụm rôto không được xuất hiện cọ xát bất thường.
Cụm trục của dòng RY được đỡ bởi hai ổ bi đặt trong thân ổ.
Đây là bộ phận quan trọng giúp giữ trục đúng vị trí trong khi bánh công tác quay với tốc độ cao.
Ổ bi phải đồng thời chịu ảnh hưởng của:
Tải cơ học từ trục + tải thủy lực từ bánh công tác + rung động + nhiệt truyền từ khu vực bơm.
Do đó, kết cấu ổ bi và chế độ bôi trơn là một phần quan trọng của tiêu chuẩn cơ khí của RY50-32-200.
Khi ổ bi hoạt động bình thường, trục được giữ ổn định hơn, hạn chế độ đảo và góp phần giảm rung cho toàn bộ cụm máy.
Một đặc điểm kỹ thuật cần chú ý là không phải toàn bộ ổ bi của RY50-32-200 đều được bôi trơn giống nhau.
Phía gần bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ bi để bôi trơn.
Trong khi đó, phía khớp nối sử dụng mỡ phức hợp gốc canxi ZFG-2, với lượng mỡ khoảng một nửa thể tích khoang trống.
Việc phân biệt chế độ bôi trơn theo từng vị trí cho thấy cụm ổ trục được thiết kế để thích nghi với điều kiện nhiệt và tải khác nhau dọc theo trục.
Đây là yếu tố trực tiếp ảnh hưởng đến tuổi thọ và độ ổn định cơ khí của bơm.
Động cơ không gắn cứng trực tiếp vào trục bơm mà truyền mô-men thông qua khớp nối mềm ba chấu.
Chuỗi truyền động:
Động cơ → khớp nối mềm → trục → bánh công tác.
Phần tử đàn hồi của khớp nối có thể hấp thụ một phần dao động mô-men và rung nhỏ giữa động cơ với bơm.
Điều này góp phần hạn chế tải động truyền trực tiếp sang trục và ổ bi.
Tuy nhiên, khớp nối mềm chỉ hỗ trợ bù những sai lệch rất nhỏ chứ không thể thay thế việc căn chỉnh chính xác.
Một trong những yêu cầu cơ khí cụ thể của dòng RY là độ lệch tại vành ngoài khớp nối phải được kiểm soát:
Không quá 0,1 mm.
Khoảng cách giữa hai đầu trục được duy trì khoảng:
2–3 mm.
Những con số này cho thấy việc lắp đặt RY50-32-200 không thể thực hiện theo phương pháp căn chỉnh tương đối bằng mắt.
Ở tốc độ 2.900 vòng/phút, sai lệch trục quá lớn có thể nhanh chóng dẫn tới:
Rung tăng → khớp nối mòn → ổ bi nóng → tải lên trục tăng → bộ làm kín nhanh xuống cấp.
Vì vậy, căn đồng tâm chính xác là một trong những yêu cầu cơ khí quan trọng nhất của bơm.
Đối với dòng RY, yêu cầu vận hành đặt ra mức biên độ rung không quá 0,06 mm.
Đây là thông số quan trọng phản ánh tổng thể chất lượng của:
Căn chỉnh → cân bằng cụm quay → ổ bi → nền móng → đường ống → điều kiện thủy lực.
Nếu bơm được lắp đúng nhưng độ rung tăng sau thời gian sử dụng, đây có thể là dấu hiệu của ổ bi xuống cấp, bánh công tác bám cặn, khớp nối lệch hoặc điều kiện hút không ổn định.
Do đó, tiêu chuẩn cơ khí không chỉ được kiểm tra khi lắp đặt mà còn cần được duy trì trong suốt quá trình vận hành.
RY50-32-200 và động cơ được bố trí trên cùng một bệ máy.
Cách bố trí này giúp duy trì tương quan vị trí giữa hai trục.
Bệ cần được đặt trên nền chắc chắn, căn bằng trước khi siết chặt bu lông móng.
Nếu bệ bị xoắn hoặc nền không bằng, vị trí tương đối giữa bơm và động cơ có thể thay đổi, dẫn đến sai lệch khớp nối.
Vì vậy, độ chính xác cơ khí của RY50-32-200 bắt đầu ngay từ nền móng chứ không chỉ nằm ở bản thân thân bơm.
Tài liệu kỹ thuật của dòng RY nêu kích thước bệ lắp đặt theo GB5660.
Đây là cơ sở kỹ thuật liên quan đến bố trí và kích thước lắp của cụm bơm.
Tuy nhiên, cần phân biệt rõ: thông tin này không có nghĩa toàn bộ RY50-32-200 đã được xác nhận đáp ứng mọi tiêu chuẩn quốc tế hoặc mọi tiêu chuẩn công nghiệp hiện hành.
Tài liệu hiện có không cung cấp bằng chứng để khẳng định bơm có các chứng nhận như API, ATEX hoặc những chứng chỉ quốc tế khác.
Do đó, khi nói RY50-32-200 đáp ứng yêu cầu khắt khe về cơ khí, cơ sở nên nằm ở những yêu cầu kết cấu và lắp đặt thực tế được quy định cho dòng bơm, không nên mở rộng thành các chứng nhận chưa được xác nhận.
Một yêu cầu quan trọng trong lắp đặt RY50-32-200 là đường hút và đường xả phải có giá đỡ độc lập.
Không được sử dụng thân bơm làm điểm chịu trọng lượng đường ống.
Nếu đường ống tác dụng lực lên mặt bích:
Thân bơm có thể dịch chuyển → trục thay đổi vị trí → mất đồng tâm → rung tăng.
Trong hệ thống dầu nóng, vấn đề này càng quan trọng vì đường ống còn giãn nở đáng kể khi nhiệt độ tăng.
Do đó, thiết kế cơ khí của toàn hệ thống phải tính cả giá đỡ và giãn nở đường ống chứ không chỉ riêng cụm bơm.
RY50-32-200 sử dụng hệ thống làm kín gồm packing kết hợp phớt dầu chịu nhiệt.
Vùng làm kín nằm ngay vị trí trục đi từ khoang chứa dầu sang phía cụm ổ bi.
Đây là khu vực vừa có chuyển động quay vừa chịu nhiệt từ môi chất.
Kết cấu làm kín phải đáp ứng hai yêu cầu:
Cho phép trục quay ổn định + hạn chế dầu rò ra ngoài.
Nếu trục rung hoặc lệch tâm, hệ thống làm kín sẽ chịu tải bất lợi và nhanh xuống cấp hơn.
Do đó, độ kín của bơm phụ thuộc trực tiếp vào chất lượng của toàn bộ kết cấu cơ khí phía trước.
Dòng RY được thiết kế sử dụng tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Điều này rất quan trọng khi bơm làm việc với dầu tải nhiệt.
Kết cấu được bố trí để hạn chế nhiệt từ thân bơm truyền bất lợi tới ổ bi và cụm truyền động.
Nhờ đó có thể hình dung đường nhiệt:
Dầu nóng → thân bơm → vùng tản nhiệt → giảm nhiệt truyền sang ổ bi.
Đây không chỉ là đặc điểm nhiệt học mà còn trực tiếp phục vụ độ ổn định cơ khí bởi nhiệt độ ổ bi, khe hở và độ đồng tâm đều ảnh hưởng tới tuổi thọ cụm quay.
RY50-32-200 được thiết kế cho môi chất nhiệt độ cao, với phạm vi dòng RY có thể sử dụng cho môi chất tới 350°C trong điều kiện phù hợp.
Ở nhiệt độ cao, thân bơm, trục và đường ống đều giãn nở.
Vì vậy, quy trình vận hành quy định chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không quá 40°C, đồng thời tốc độ tăng nhiệt khoảng không quá 50°C mỗi giờ.
Trong thời gian làm nóng sơ bộ còn cần nới bu lông cố định bơm khoảng 0,3–0,5 mm để tạo điều kiện cho giãn nở, sau đó siết lại khi hoàn thành quá trình gia nhiệt.
Chi tiết này cho thấy kết cấu cơ khí của bơm được xem xét cùng với biến dạng nhiệt trong quá trình làm việc.
Với RY50-32-200, tốc độ quay khoảng 2.900 vòng/phút có nghĩa trục và bánh công tác phải duy trì trạng thái ổn định trong hàng nghìn chu kỳ mỗi phút.
Nếu chỉ một chi tiết có độ lệch hoặc khe hở bất thường, tải động sẽ lặp lại liên tục.
Vì vậy, các yêu cầu như:
Đồng tâm chính xác → ổ bi tốt → bánh công tác sạch → khớp nối đúng vị trí → bệ máy chắc chắn
là điều kiện không thể tách rời đối với một cụm bơm tốc độ cao.
Một thiết bị công nghiệp tốt không chỉ cần hoạt động ổn định mà còn phải có khả năng bảo trì.
RY50-32-200 được tổ chức thành các cụm có thể tháo theo trình tự như:
Động cơ và khớp nối → thân/nắp bơm → cụm ổ bi và rôto → bánh công tác → trục → hệ thống làm kín.
Khi lắp lại, kỹ thuật viên thực hiện theo thứ tự ngược và kiểm tra những chi tiết có dấu hiệu mòn, nứt hoặc biến dạng.
Khả năng tháo lắp theo cụm giúp thuận tiện cho việc kiểm tra bánh công tác, ổ bi, trục và packing mà không phải thay toàn bộ thiết bị.
Ngay cả một cụm cơ khí được căn chỉnh rất chính xác cũng có thể rung nếu điều kiện thủy lực không đúng.
RY50-32-200 cần được mồi đầy dầu, van hút mở hoàn toàn và đường hút không được lọt khí.
Bơm cũng không nên vận hành kéo dài dưới khoảng 30% lưu lượng thiết kế.
Điều này cho thấy độ bền cơ khí phụ thuộc một phần vào trạng thái dòng chảy bên trong bơm.
Dòng dầu ổn định giúp lực thủy lực lên bánh công tác cân bằng hơn, từ đó giảm tải động lên trục và ổ bi.
Khi kết hợp đầy đủ các yếu tố:
Thân chịu áp → rôto ổn định → hai ổ bi định vị trục → khớp nối mềm truyền động → căn đồng tâm chính xác → bộ làm kín chịu nhiệt → tản nhiệt tự nhiên → bệ máy chắc chắn
RY50-32-200 tạo thành một cụm cơ khí phù hợp với nhiệm vụ bơm dầu nóng.
Đây chính là nền tảng giúp bơm duy trì lưu lượng, hạn chế rung và làm việc ổn định trong hệ thống gia nhiệt.
Bơm dầu truyền nhiệt RY50-32-200 đáp ứng các yêu cầu khắt khe về kết cấu cơ khí thông qua một loạt đặc điểm và yêu cầu kỹ thuật cụ thể: cụm thân và mặt bích chịu áp danh nghĩa 16 bar, kết cấu trục – bánh công tác được đỡ bởi hai ổ bi, khớp nối mềm ba chấu, sai lệch căn chỉnh không quá 0,1 mm, khoảng cách hai đầu trục 2–3 mm và biên độ rung vận hành cần được kiểm soát không quá 0,06 mm.
Bên cạnh đó, kết cấu tản nhiệt tự nhiên, hệ thống packing kết hợp phớt dầu chịu nhiệt, bệ lắp đặt theo GB5660 và yêu cầu đường ống có giá đỡ độc lập giúp toàn bộ cụm máy thích nghi tốt hơn với môi trường dầu tải nhiệt nhiệt độ cao.
Điểm quan trọng là nên hiểu “đáp ứng tiêu chuẩn khắt khe” theo nghĩa các yêu cầu thiết kế, lắp đặt và vận hành cơ khí được quy định cụ thể cho dòng RY. Không nên tự mở rộng thành tuyên bố RY50-32-200 đạt API, ATEX, ISO hay các chứng nhận quốc tế khác nếu chưa có tài liệu chứng nhận tương ứng. Khi được lắp đặt và căn chỉnh đúng các yêu cầu trên, RY50-32-200 có nền tảng cơ khí tốt để vận hành ổn định trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp

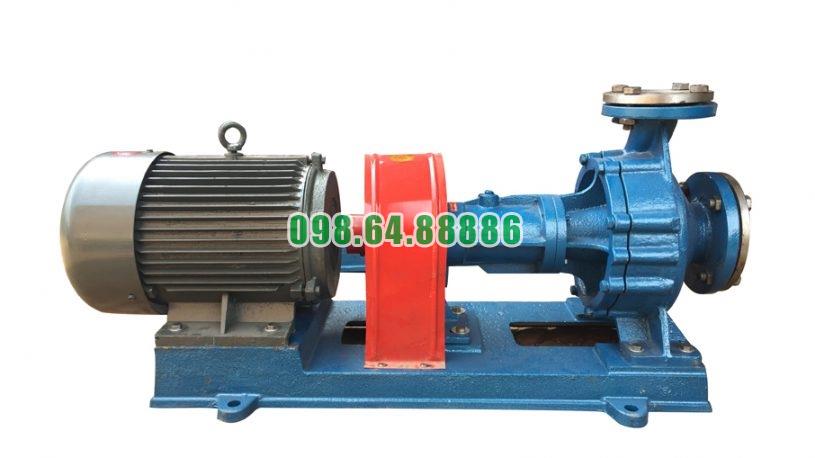

Bơm ly tâm chịu nhiệt RY50-32-200 lưu lượng 18 m3/h, công suất 5.5 kW, cột áp 50 m
