Lợi ích bảo trì nhanh chóng và đơn giản của Bơm dầu truyền nhiệt RY50-32-250A đến từ kết cấu được chia thành các cụm chức năng rõ ràng, trình tự tháo lắp cụ thể và các mốc bảo dưỡng được nhà sản xuất quy định tương đối chi tiết. Điều này giúp kỹ thuật viên dễ xác định bộ phận cần kiểm tra, vệ sinh hoặc thay thế mà không phải tháo toàn bộ cụm máy một cách không cần thiết.
Dòng RY được chia thành các cụm chính gồm cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động.
Cách phân chia này giúp việc bảo trì RY50-32-250A có tính hệ thống hơn. Khi phát hiện vấn đề tại ổ bi, bộ làm kín hoặc bánh công tác, kỹ thuật viên có thể tập trung kiểm tra đúng cụm liên quan.
Sơ đồ kết cấu của dòng RY thể hiện rõ các bộ phận như thân bơm, bánh công tác, nắp bơm, trục, ổ bi, thân ổ trục, phớt dầu và bộ chèn làm kín.
Nhờ đó, quá trình nhận diện vị trí và tháo kiểm tra từng chi tiết trở nên thuận tiện hơn.
Nhà sản xuất đưa ra trình tự tháo cụ thể từ việc xả môi chất, tháo động cơ và khớp nối, tách cụm nắp bơm – thân ổ trục – rôto, sau đó tháo bánh công tác, bộ chèn làm kín, trục và ổ bi.
Điều này giúp bảo trì Bơm dầu truyền nhiệt RY50-32-250A nhanh chóng và đơn giản hơn, vì người thực hiện có thể tuân theo một quy trình có sẵn thay vì phải xác định lại thứ tự tháo từng bộ phận.
Một ưu điểm đáng chú ý là quá trình lắp ráp được nhà sản xuất quy định thực hiện theo thứ tự ngược lại với quá trình tháo. Trước khi lắp, các chi tiết phải được kiểm tra và những bộ phận bị mòn, nứt, biến dạng hoặc hư hỏng phải được thay mới.
Cách lắp này đơn giản hóa quy trình bảo trì và giúp giảm nguy cơ bỏ sót chi tiết.
Ổ bi là một trong những bộ phận quan trọng nhất cần theo dõi khi sử dụng RY50-32-250A.
Theo tài liệu, sau khoảng 300 giờ vận hành đầu tiên, cần tháo ổ bi, vệ sinh và kiểm tra bề mặt làm việc. Nếu xuất hiện rỗ, xước, cháy màu hoặc độ rơ bất thường thì phải thay mới.
Việc có mốc 300 giờ cụ thể giúp doanh nghiệp chủ động lên lịch kiểm tra thay vì chờ đến khi bơm xuất hiện hư hỏng.
Điều này giúp công tác bảo trì trở nên có kế hoạch và hạn chế thời gian dừng máy đột xuất.
Tài liệu cho biết lượng mỡ bôi trơn ban đầu có thể đáp ứng khoảng 3.000 giờ làm việc. Sau thời gian này, người sử dụng có thể mở nắp ổ trục hoặc bổ sung mỡ qua cốc mỡ theo đúng chủng loại.
Đây là lợi ích rõ rệt về mặt bảo trì vì không phải tháo toàn bộ bơm chỉ để thực hiện công việc bổ sung chất bôi trơn.
Cụm làm kín của dòng RY sử dụng packing kết hợp phớt dầu chịu nhiệt.
Khi cần bảo trì, bộ chèn làm kín có thể được tháo khỏi buồng làm kín trên nắp bơm để kiểm tra.
Nhờ vậy, nếu xảy ra rò rỉ hoặc bộ chèn bị mòn, kỹ thuật viên có thể xử lý trực tiếp cụm làm kín thay vì can thiệp sâu vào toàn bộ hệ thống.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống. Theo nhà sản xuất, thiết kế này giúp kết cấu bơm gọn và đơn giản hơn.
Việc không cần hệ thống nước làm mát riêng cũng giúp giảm số lượng đường ống và thiết bị phụ trợ phải kiểm tra, qua đó đơn giản hóa công tác bảo trì tổng thể.
Tài liệu cung cấp bảng sự cố với nguyên nhân và biện pháp xử lý khá rõ. Ví dụ, khi bơm rung mạnh có thể kiểm tra độ đồng tâm, ổ bi, tải trọng đường ống hoặc không khí trong đường ống.
Nếu ổ bi quá nóng, cần kiểm tra độ đồng tâm, lượng dầu/mỡ và loại chất bôi trơn đang sử dụng.
Việc xác định nguyên nhân theo từng nhóm sự cố giúp rút ngắn thời gian kiểm tra và sửa chữa.
Lợi ích bảo trì nhanh chóng và đơn giản của Bơm dầu truyền nhiệt RY50-32-250A thể hiện ở kết cấu chia thành từng cụm rõ ràng, quy trình tháo lắp cụ thể, khả năng tiếp cận thuận tiện các chi tiết như ổ bi, bánh công tác và bộ làm kín, cùng các mốc bảo dưỡng được quy định rõ.
Đặc biệt, chu kỳ kiểm tra ổ bi sau khoảng 300 giờ đầu, khả năng sử dụng lượng mỡ ban đầu khoảng 3.000 giờ và thiết kế tản nhiệt tự nhiên không cần hệ thống nước làm mát giúp công tác bảo trì RY50-32-250A trở nên đơn giản, chủ động và tiết kiệm thời gian hơn.
Bơm dầu truyền nhiệt RY50-32-250A cho hệ thống sấy gỗ công nghiệp phù hợp với các dây chuyền sử dụng dầu tải nhiệt làm môi chất truyền nhiệt gián tiếp. Theo tài liệu kỹ thuật của nhà sản xuất, dòng bơm RY được ứng dụng trong chế biến gỗ, chuyên dùng để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.
Model RY50-32-250A có các thông số làm việc chính:
Lưu lượng: 16 m³/h
Cột áp: 60 m
Công suất động cơ: 7,5 kW
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 6,20 kW
Hiệu suất: 42%
Trong hệ thống sấy gỗ sử dụng dầu tải nhiệt, Bơm dầu truyền nhiệt RY50-32-250A có nhiệm vụ duy trì dòng dầu nóng tuần hoàn giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt của buồng sấy.
Dầu tải nhiệt sau khi được gia nhiệt sẽ được bơm đưa đến khu vực trao đổi nhiệt, truyền nhiệt gián tiếp cho hệ thống sấy rồi quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
Như vậy, RY50-32-250A không trực tiếp tạo nhiệt mà đóng vai trò vận chuyển dầu nóng liên tục, giúp hệ thống sấy duy trì quá trình cung cấp nhiệt ổn định.
RY50-32-250A có lưu lượng thiết kế 16 m³/h, cho phép duy trì lượng dầu tải nhiệt tuần hoàn liên tục trong hệ thống.
Đối với hệ thống sấy gỗ công nghiệp, dòng dầu ổn định giúp nhiệt lượng được đưa từ nguồn gia nhiệt đến thiết bị trao đổi nhiệt một cách liên tục. Sau khi truyền nhiệt, dầu được hồi về để tiếp tục gia nhiệt và tái sử dụng.
Nhà sản xuất yêu cầu bơm không được vận hành dưới 30% lưu lượng thiết kế. Nếu hệ thống thường xuyên cần lưu lượng quá thấp, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Hệ thống sấy gỗ có thể gồm nhiều đoạn đường ống, van và thiết bị trao đổi nhiệt, tạo ra tổn thất áp suất trong quá trình dầu lưu thông.
Cột áp 60 m của RY50-32-250A giúp tạo năng lượng cần thiết để dầu nóng vượt qua các trở lực này khi điểm làm việc của hệ thống phù hợp.
Theo tài liệu kỹ thuật, điểm làm việc của hệ thống cần nằm trong vùng đường đặc tính thích hợp của bơm và nên ưu tiên khu vực có hiệu suất tốt.
Một ưu điểm quan trọng khi sử dụng Bơm dầu truyền nhiệt RY50-32-250A cho hệ thống sấy gỗ công nghiệp là khả năng vận chuyển dầu nóng ở nhiệt độ cao.
Theo tài liệu, dòng RY cho phép nhiệt độ môi chất không vượt quá 350°C.
Khả năng này tạo điều kiện để RY50-32-250A được sử dụng trong các hệ thống sấy công nghiệp cần nguồn nhiệt cao. Tuy nhiên, nhiệt độ vận hành thực tế của hệ thống sấy gỗ phải được xác định theo công nghệ sấy, loại dầu tải nhiệt và giới hạn của toàn bộ thiết bị.
Trong hệ thống sấy gỗ, dầu tải nhiệt đóng vai trò trung gian mang nhiệt từ nguồn gia nhiệt tới thiết bị trao đổi nhiệt.
Bơm dầu truyền nhiệt RY50-32-250A giúp duy trì quá trình này theo chu trình:
Nguồn gia nhiệt → bơm RY50-32-250A → thiết bị trao đổi nhiệt của buồng sấy → đường hồi dầu → nguồn gia nhiệt.
Dòng dầu tuần hoàn liên tục giúp quá trình truyền nhiệt không bị gián đoạn, phù hợp với các hệ thống sấy cần vận hành trong thời gian dài.
Dòng RY sử dụng cửa hút hướng trục và cửa xả hướng tâm theo phương thẳng đứng. Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và truyền động thông qua khớp nối mềm.
Ngoài ra, dòng bơm này sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Theo nhà sản xuất, thiết kế này giúp kết cấu bơm gọn, đơn giản và giảm chi phí vận hành.
Đây là những đặc điểm thuận lợi khi RY50-32-250A được bố trí trong hệ thống sấy gỗ vận hành liên tục.
Khi dầu tải nhiệt đã ở nhiệt độ cao, RY50-32-250A cần được gia nhiệt sơ bộ trước khi khởi động chính thức.
Nhà sản xuất quy định:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp thân bơm và các chi tiết bên trong thích nghi với nhiệt độ dầu, hạn chế tác động do giãn nở nhiệt đột ngột.
Để RY50-32-250A hoạt động ổn định trong dây chuyền sấy, đường ống hút và đường ống đẩy phải có giá đỡ độc lập, không để trọng lượng đường ống tác động trực tiếp lên cửa hút, cửa xả hoặc thân bơm.
Trước khi đưa hệ thống vào hoạt động, đường ống cần được súc rửa sạch và bố trí bộ lọc ở đường hút để hạn chế cặn, xỉ hàn và dị vật đi vào bánh công tác.
Những yêu cầu này đặc biệt quan trọng đối với hệ thống sấy gỗ công nghiệp vận hành dài giờ.
Tổng quan về sử dụng Bơm dầu truyền nhiệt RY50-32-250A cho hệ thống sấy gỗ công nghiệp cho thấy model này phù hợp với nhiệm vụ tuần hoàn dầu tải nhiệt trong các dây chuyền sấy sử dụng nguồn nhiệt gián tiếp.
Với lưu lượng 16 m³/h, cột áp 60 m, công suất động cơ 7,5 kW, tốc độ 2.900 vòng/phút và khả năng vận chuyển môi chất đến giới hạn 350°C, RY50-32-250A có thể duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt. Đặc biệt, chế biến gỗ là một trong những lĩnh vực được nhà sản xuất trực tiếp xác định trong phạm vi ứng dụng của dòng bơm RY.

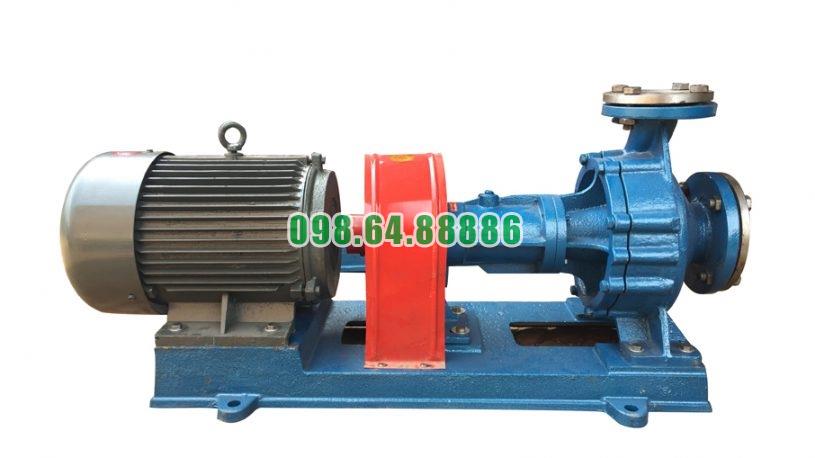

Bơm ly tâm dầu nóng RY50-32-200A lưu lượng 16 m3/h, công suất 4 kW, cột áp 32 m
