Thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 là một trong những đặc điểm quan trọng giúp thiết bị phù hợp với các hệ thống tuần hoàn dầu nóng công nghiệp. Theo tài liệu dòng RY, bơm được thiết kế để vận chuyển chất lỏng ít ăn mòn, không chứa hạt rắn và có nhiệt độ tối đa tới 350°C.
RY65-40-200 được thiết kế riêng cho môi chất nóng thay vì sử dụng kết cấu của bơm nước thông thường.
Thân bơm, nắp bơm, trục, ổ bi và cụm làm kín được bố trí theo hướng thích nghi với nhiệt độ cao, đồng thời hạn chế nhiệt truyền quá mạnh từ buồng bơm sang khu vực ổ trục.
Điều này giúp cụm bơm duy trì trạng thái làm việc ổn định hơn khi dầu truyền nhiệt được tuần hoàn liên tục.
Điểm nổi bật nhất trong thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 là khả năng sử dụng với môi chất có nhiệt độ tối đa 350°C theo giới hạn của dòng RY.
Mức nhiệt này phù hợp với nhiều hệ thống gia nhiệt công nghiệp sử dụng dầu truyền nhiệt làm môi chất trung gian.
Tuy nhiên, 350°C cần được hiểu là giới hạn nhiệt độ tối đa của môi chất, không phải mức nhiệt nên vận hành vượt qua.
Dòng RY sử dụng phương án tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Kết cấu này giúp nhiệt từ thân bơm được phát tán ra môi trường trước khi truyền mạnh tới ổ bi. Nhờ đó, nhiệt độ tại cụm ổ trục được hạn chế, góp phần bảo vệ chất bôi trơn và duy trì khả năng quay ổn định của rotor.
Ổ bi là bộ phận nhạy cảm với nhiệt độ cao. Nếu nhiệt từ buồng dầu truyền trực tiếp tới ổ bi trong thời gian dài, chất bôi trơn có thể suy giảm và ma sát tăng lên.
Thiết kế tản nhiệt của RY65-40-200 giúp giảm tác động này, từ đó hỗ trợ tuổi thọ của cụm ổ trục.
RY65-40-200 sử dụng packing seal kết hợp với phớt dầu chịu nhiệt tại khu vực trục.
Packing giúp kiểm soát rò rỉ dầu quanh trục, trong khi phớt dầu chịu nhiệt hỗ trợ bảo vệ cụm ổ trục phía sau.
Đây là cấu hình làm kín phù hợp với đặc điểm vận hành của bơm dầu truyền nhiệt, nơi nhiệt độ môi chất cao và trục phải quay liên tục.
Không chỉ làm việc với dầu nóng, các mặt bích hút, mặt bích đẩy và bộ phận chịu áp của dòng RY còn được thiết kế theo mức 16 bar.
Sự kết hợp giữa khả năng chịu nhiệt và chịu áp giúp thân bơm duy trì độ kín, độ cứng vững và ổn định khi hoạt động trong hệ thống tuần hoàn dầu nóng công nghiệp.
Khả năng chịu nhiệt cao không đồng nghĩa với việc RY65-40-200 có thể tiếp nhận dầu ở nhiệt độ rất cao ngay khi khởi động.
Theo hướng dẫn dòng RY, bơm cần được gia nhiệt trước và tốc độ tăng nhiệt phải được kiểm soát. Quá trình này giúp thân bơm, trục và các chi tiết cơ khí giãn nở từ từ, hạn chế ứng suất nhiệt và biến dạng do thay đổi nhiệt độ đột ngột.
Thiết kế chịu nhiệt độ cao vượt trội của Bơm dầu truyền nhiệt RY65-40-200 thể hiện rõ ở khả năng làm việc với môi chất tới 350°C, cơ chế tản nhiệt tự nhiên, bố trí ổ trục cách vùng nhiệt cao và hệ thống packing kết hợp phớt dầu chịu nhiệt.
Những đặc điểm này giúp RY65-40-200 thích nghi tốt với môi trường dầu nóng, hạn chế ảnh hưởng nhiệt lên ổ bi và cụm truyền động, đồng thời phù hợp với các hệ thống tuần hoàn nhiệt công nghiệp cần vận hành ổn định ở nhiệt độ cao.
Thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 là giải pháp làm kín quanh trục bơm khi thiết bị vận chuyển dầu nóng. Theo tài liệu của dòng RY, bộ phận làm kín gồm packing seal kết hợp với phớt dầu cao su chịu nhiệt, nhằm hạn chế dầu truyền nhiệt rò theo trục ra bên ngoài.
Phớt chèn được bố trí trong khoang làm kín của nắp bơm và bao quanh trục.
Khi trục quay, packing tạo vùng tiếp xúc với bề mặt trục để hạn chế dầu nóng đi qua khe hở. Đây là bộ phận trực tiếp tham gia kiểm soát rò rỉ tại khu vực trục.
Nếu trục quay ổn định và được căn chỉnh đúng, packing có điều kiện tiếp xúc đều hơn. Ngược lại, rung hoặc lệch trục có thể làm phớt chèn mòn nhanh và giảm khả năng làm kín.
Vì vậy, độ đồng tâm của cụm trục có ảnh hưởng trực tiếp đến hiệu quả của phớt chèn.
Bên cạnh packing, RY65-40-200 còn sử dụng phớt dầu cao su chịu nhiệt.
Chi tiết này hỗ trợ ngăn dầu tiếp tục di chuyển dọc theo trục về phía cụm ổ bi hoặc môi trường bên ngoài. Sự kết hợp giữa packing và phớt dầu tạo thành hệ thống làm kín nhiều lớp quanh trục.
Điểm chính của thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 là mỗi bộ phận đảm nhiệm một vai trò riêng nhưng cùng hướng tới mục tiêu hạn chế rò rỉ dầu nóng.
Phớt chèn thực hiện làm kín trong khoang packing, còn phớt dầu chịu nhiệt bổ sung khả năng ngăn dầu ở khu vực phía sau.
Cách bố trí này phù hợp với đặc điểm làm việc của bơm dầu truyền nhiệt.
Dòng RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao. Vì vậy, bộ phận làm kín quanh trục phải chịu ảnh hưởng nhiệt trong suốt quá trình vận hành.
Phớt dầu chịu nhiệt được sử dụng để duy trì chức năng làm kín trong điều kiện nóng. Tuy nhiên, tài liệu không nêu rõ loại cao su hoặc giới hạn nhiệt riêng của phớt, nên không nên suy diễn thêm về thành phần vật liệu.
Khi vận chuyển dầu nóng, tài liệu dòng RY yêu cầu gia nhiệt bơm trước khi khởi động.
Quá trình tăng nhiệt từ từ giúp thân bơm, trục, packing và phớt dầu thích nghi dần với nhiệt độ môi chất. Điều này hạn chế thay đổi kích thước đột ngột do giãn nở nhiệt và hỗ trợ hệ thống làm kín duy trì trạng thái ổn định.
Tài liệu cho biết trong giai đoạn đầu vận hành có thể xuất hiện một lượng rò rỉ nhỏ tại bộ phận làm kín, sau đó lượng rò có thể giảm.
Do đó, cần theo dõi tình trạng thực tế của packing và phớt dầu trong quá trình bơm hoạt động.
Nếu lượng dầu rò tăng bất thường, cần kiểm tra ngay bộ phận làm kín, trục và tình trạng rung của bơm.
Trục bơm được đỡ bởi hai ổ bi. Khi ổ bi làm việc ổn định, trục giữ được vị trí tốt hơn và giảm dao động tại khu vực làm kín.
Nếu ổ bi bị mòn hoặc thiếu bôi trơn, trục có thể rung và làm packing cùng phớt dầu chịu tải không đều.
Vì vậy, bảo dưỡng ổ bi cũng góp phần duy trì độ bền của hệ thống phớt.
Theo trình tự tháo của dòng RY, sau khi tháo bánh công tác, kỹ thuật viên có thể lấy vòng giữ và vật liệu làm kín ra khỏi khoang nắp bơm.
Cách bố trí này giúp phớt chèn và các chi tiết làm kín có thể được kiểm tra trực tiếp trong quá trình bảo dưỡng.
Nếu packing hoặc phớt dầu đã mòn, biến dạng hoặc mất khả năng làm kín thì cần thay mới trước khi lắp lại.
Thiết kế phớt chèn kết hợp phớt cao su chịu nhiệt ở Bơm dầu truyền nhiệt RY65-40-200 tập trung vào việc kiểm soát rò rỉ dầu nóng quanh trục bằng hai lớp làm kín hỗ trợ lẫn nhau.
Phớt chèn tạo lớp làm kín trực tiếp trong khoang packing, còn phớt dầu cao su chịu nhiệt hỗ trợ ngăn dầu tiếp tục di chuyển dọc theo trục. Để hệ thống làm kín duy trì hiệu quả, cần đảm bảo trục quay ổn định, ổ bi được bảo dưỡng tốt, bơm được gia nhiệt đúng quy trình và kiểm tra định kỳ tình trạng packing cũng như phớt dầu.

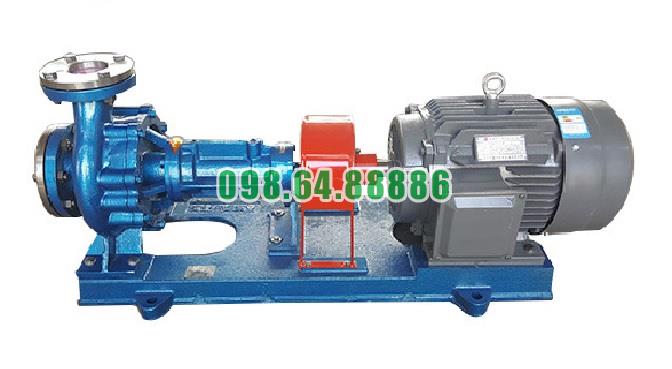

Bơm dầu chịu nhiệt RY65-40-200 lưu lượng 30 m3/h, công suất 7.5 kW, cột áp 50 m
