Vai trò chính: Trục bơm là bộ phận truyền động từ động cơ đến toàn bộ cụm cánh bơm, đảm bảo sự quay đồng bộ giữa các tầng cánh. Nó chịu đồng thời tải xoắn, tải hướng trục và tải hướng kính.
Thiết kế: Trục được chế tạo theo dạng trục đứng đồng tâm, chạy xuyên qua toàn bộ các tầng cánh và buồng dẫn hướng. Độ cứng và độ thẳng được kiểm soát chặt chẽ để tránh cong vênh trong quá trình vận hành ở tốc độ cao.
Vật liệu: Thép hợp kim hoặc inox chịu mài mòn, chịu nhiệt (đặc biệt ở phiên bản IRG bơm nước nóng). Các bậc trục tại vị trí lắp vòng bi và phớt cơ khí được mài chính xác, xử lý nhiệt và đánh bóng, giúp tăng tuổi thọ.
Hệ thống vòng bi đỡ: Trục bơm được gối đỡ bằng vòng bi hướng kính và hướng trục, đảm bảo quay ổn định và giảm ma sát.
Yêu cầu bảo dưỡng: Trục phải được kiểm tra đồng tâm và độ mòn định kỳ. Nếu có vết xước tại vị trí lắp phớt cơ khí, cần mài lại hoặc thay mới.
Vai trò chính: Cánh bơm là bộ phận trực tiếp tác động lên chất lỏng, tạo lực ly tâm và gia tăng áp lực qua từng tầng. Với cấu tạo đa tầng, mỗi cánh đóng vai trò như một “bậc thang” nâng áp suất, giúp bơm đạt được cột áp cao.
Thiết kế: Cánh bơm dạng kín (closed impeller), được cân bằng động để giảm rung và tiếng ồn. Hình học cánh được tối ưu để hạn chế xâm thực (cavitation), duy trì hiệu suất thủy lực cao.
Số lượng tầng cánh: Bơm đa tầng có nhiều cánh xếp nối tiếp theo trục đứng. Chất lỏng sau khi đi qua cánh đầu tiên sẽ tiếp tục được tăng áp ở cánh kế tiếp cho đến khi đạt áp lực thiết kế.
Vật liệu: Gang đúc bền cơ học hoặc inox 304/316 tùy môi trường làm việc. Ở IRG80-315B, cánh thường làm từ vật liệu chịu nhiệt để dùng cho nước nóng.
Kết nối với trục: Cánh được cố định chắc chắn vào trục bằng then hoặc chốt định vị, đôi khi có đai ốc chặn để chống tuột khi quay ở tốc độ cao.
Bảo dưỡng: Cần thường xuyên kiểm tra bề mặt cánh, loại bỏ cặn bẩn, thay thế khi mòn hoặc gãy để tránh mất cân bằng động.
Trong bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B, trục bơm đảm bảo truyền động chắc chắn và ổn định, còn cánh bơm là bộ phận trực tiếp tạo áp lực cho dòng chất lỏng. Sự kết hợp giữa trục bơm vững chắc và cánh bơm đa tầng cân bằng động chính xác giúp máy đạt cột áp cao, lưu lượng ổn định, vận hành bền bỉ và an toàn trong nhiều điều kiện làm việc khác nhau.
Phớt cơ khí trong bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B có nhiệm vụ giữ cho chất lỏng không rò rỉ ra ngoài tại vị trí trục xuyên qua buồng bơm. Đây là bộ phận quan trọng đảm bảo độ kín, bảo vệ vòng bi và động cơ, đồng thời duy trì áp lực làm việc ổn định.
Phớt cơ khí thường gồm hai mặt chính: mặt tĩnh gắn vào nắp bơm và mặt động gắn với trục bơm. Hai mặt này luôn được ép sát vào nhau nhờ hệ thống lò xo và gioăng phụ, tạo ra lớp màng chất lỏng siêu mỏng vừa có tác dụng bôi trơn vừa làm kín. Vật liệu chế tạo phổ biến là gốm, than chì, silicon carbide kết hợp với gioăng cao su Viton hoặc PTFE.
Khi trục bơm quay, mặt động quay theo, tiếp xúc với mặt tĩnh cố định. Lực ép từ lò xo cùng áp suất chất lỏng giữ cho hai mặt phớt khít nhau. Trong quá trình này, lớp màng chất lỏng mỏng giữa hai mặt phớt ngăn ma sát trực tiếp, giúp giảm hao mòn và ngăn rò rỉ chất lỏng ra ngoài.
Độ kín khít cao hơn nhiều so với kiểu làm kín bằng hộp nhét.
Giảm thất thoát lưu chất, tăng hiệu suất vận hành.
Hoạt động ổn định trong thời gian dài, ít cần điều chỉnh.
Có khả năng chịu được áp lực và nhiệt độ cao, đặc biệt trong phiên bản IRG dùng cho nước nóng.
Không để bơm chạy khô vì sẽ làm cháy bề mặt phớt cơ khí chỉ trong vài phút.
Nguồn nước cần sạch, không chứa nhiều cặn rắn để tránh mài mòn nhanh.
Định kỳ kiểm tra rò rỉ, thay thế khi phát hiện nứt, xước hoặc chai cứng gioăng cao su.
Lắp đặt đúng quy trình, siết lực vừa phải để không làm hỏng bề mặt phớt.
Phớt cơ khí của bơm đa tầng cánh trục đứng ISG80-315B, IRG80-315B là bộ phận then chốt quyết định sự ổn định và độ bền của bơm. Sử dụng đúng loại vật liệu, vận hành chuẩn kỹ thuật và bảo dưỡng định kỳ sẽ giúp phớt cơ khí duy trì hiệu quả làm kín, nâng cao tuổi thọ cho toàn bộ hệ thống bơm.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80315b-luu-luong-43-m3h.html

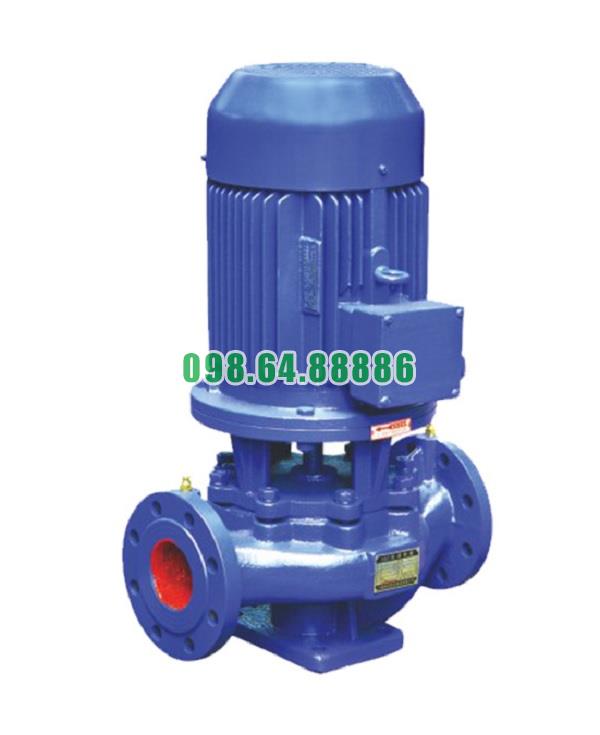

Máy bơm đa tầng cánh trục đứng, bơm tăng áp model ISG80-315B, IRG80-315B 30kw, 43m3, 93m
41.904.000 VND
