Nguyên tắc luân chuyển dòng dầu nóng bằng Bơm dầu truyền nhiệt RY65-50-160 dựa trên cơ chế làm việc của bơm ly tâm: dầu đi vào cửa hút theo hướng trục, được bánh công tác quay truyền năng lượng, sau đó chuyển động ra phía ngoài và đi qua cửa xả hướng tâm để tiếp tục tuần hoàn trong hệ thống.
Theo tài liệu kỹ thuật, dòng RY là bơm tuần hoàn dầu nóng dùng trong các hệ thống gia nhiệt công nghiệp, phù hợp với môi chất có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ làm việc không vượt quá 350°C.
Giai đoạn đầu tiên trong quá trình luân chuyển dầu nóng là đưa môi chất từ đường ống hút vào trong bơm.
Dòng RY có cửa hút bố trí theo hướng trục, giúp dầu đi trực tiếp về khu vực trung tâm của bánh công tác.
Đối với Bơm dầu truyền nhiệt RY65-50-160, theo quy ước model của dòng RY, cửa hút có đường kính danh nghĩa 65 mm, còn cửa xả có đường kính danh nghĩa 50 mm.
Quá trình đầu vào có thể mô tả:
Đường ống hút → cửa hút DN65 → tâm bánh công tác.
Sau khi dầu nóng đi vào tâm bơm, bánh công tác là bộ phận trực tiếp truyền năng lượng cho môi chất.
Theo cấu tạo dòng RY, cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Khi động cơ hoạt động, chuyển động quay được truyền tới trục bơm, làm bánh công tác quay. Dầu tại vùng tâm bánh công tác nhận năng lượng và chuyển động dần ra phía chu vi.
Đây là bước trung tâm trong nguyên tắc luân chuyển dòng dầu nóng bằng Bơm dầu truyền nhiệt RY65-50-160.
Khi bánh công tác quay liên tục, dầu nóng được đưa từ vùng tâm ra phía ngoài bánh công tác. Đồng thời, lượng dầu mới từ đường hút tiếp tục đi vào thay thế.
Nhờ vậy, dòng dầu không bị gián đoạn mà hình thành một quá trình liên tục:
Hút dầu → truyền năng lượng → đẩy dầu ra → tiếp tục hút lượng dầu mới.
Sau khi nhận năng lượng từ bánh công tác, dầu nóng được dẫn đến cửa xả.
Theo tài liệu, cửa xả của dòng RY được bố trí hướng tâm theo phương thẳng đứng.
Với RY65-50-160, cửa xả danh nghĩa là DN50. Dầu từ vùng ngoài bánh công tác đi qua cửa xả này rồi tiếp tục vào tuyến đường ống của hệ thống.
Toàn bộ đường chuyển động của dầu qua bơm có thể khái quát:
Cửa hút DN65 → tâm bánh công tác → vùng ngoài bánh công tác → cửa xả DN50 → đường ống tuần hoàn.

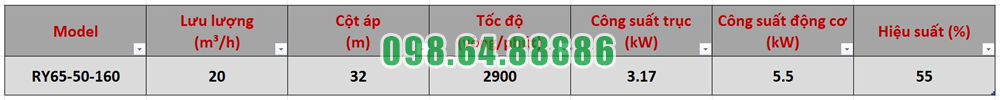

Bơm dầu truyền nhiệt RY65-50-160 có điểm làm việc với lưu lượng 20 m³/h.
Theo bảng kỹ thuật, tại điểm này bơm có:
Lưu lượng: 20 m³/h
Cột áp: 32 m
Tốc độ quay: 2.900 vòng/phút
Công suất trục: 3,17 kW
Công suất động cơ: 5,5 kW
Hiệu suất: 55%
Lưu lượng 20 m³/h thể hiện lượng dầu mà bơm có khả năng luân chuyển trong một giờ tại điểm làm việc tương ứng. Đây là thông số trực tiếp quyết định lượng dầu nóng được đưa qua vòng tuần hoàn.
Dòng dầu nóng khi di chuyển qua hệ thống phải vượt qua trở lực của đường ống, van và các thiết bị liên quan.
Bơm RY65-50-160 tạo cột áp 32 m tại lưu lượng 20 m³/h, cung cấp năng lượng để dòng dầu tiếp tục di chuyển qua hệ thống.
Theo tài liệu, đặc tính làm việc của dòng RY được thể hiện bằng mối quan hệ giữa lưu lượng Q và cột áp H. Điểm làm việc của hệ thống cần nằm trong vùng đặc tính phù hợp và nên ưu tiên khu vực hiệu suất cao.
Để quá trình luân chuyển dầu nóng diễn ra ổn định, thân bơm phải có đầy đủ môi chất trước khi khởi động.
Nhà sản xuất yêu cầu mồi đầy môi chất vào thân bơm, đồng thời quay khớp nối bằng tay để đẩy không khí ra ngoài.
Việc loại bỏ không khí giúp bánh công tác tiếp xúc đầy đủ với dầu và tạo dòng tuần hoàn ổn định ngay sau khi bơm đạt tốc độ làm việc.
Khi bắt đầu vận hành Bơm dầu truyền nhiệt RY65-50-160, van hút phải được mở hoàn toàn.
Nhà sản xuất quy định sau khi bơm đạt tốc độ ổn định và đồng hồ áp suất xả hiển thị áp suất tương ứng, người vận hành mới mở từ từ van xả để thiết lập lưu lượng.
Không được dùng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và làm dòng dầu mất ổn định.
Quá trình luân chuyển dầu nóng cần được duy trì liên tục với lưu lượng phù hợp.
Theo tài liệu, bơm không được vận hành ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc làm việc ở lưu lượng thấp, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi bypass tại cửa xả.
Điều này giúp RY65-50-160 tránh tình trạng dòng dầu qua bơm quá thấp, ảnh hưởng đến trạng thái vận hành.
Do môi chất có thể đạt nhiệt độ cao, RY65-50-160 phải được gia nhiệt sơ bộ trước khi đưa vào vận hành với dầu nóng.
Nhà sản xuất yêu cầu:
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không vượt quá 40°C.
Tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quy trình này giúp bơm thích nghi dần với nhiệt độ của dầu trước khi thực hiện quá trình luân chuyển liên tục.
Nguyên tắc luân chuyển dầu nóng còn đặc biệt quan trọng khi hệ thống bắt đầu hạ nhiệt.
Theo hướng dẫn của nhà sản xuất, chỉ được dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Điều này cho thấy dòng dầu vẫn cần được duy trì trong giai đoạn giảm nhiệt, tránh dừng tuần hoàn quá sớm khi môi chất bên trong còn ở nhiệt độ cao.
Nguyên tắc luân chuyển dòng dầu nóng bằng Bơm dầu truyền nhiệt RY65-50-160 diễn ra theo chu trình liên tục: dầu đi vào cửa hút DN65 theo hướng trục → tới tâm bánh công tác → nhận năng lượng từ bánh công tác quay → chuyển động ra phía ngoài → đi qua cửa xả DN50 hướng tâm → tiếp tục tuần hoàn trong hệ thống.
Với lưu lượng 20 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 5,5 kW, RY65-50-160 tạo dòng tuần hoàn dầu nóng tại điểm làm việc tương ứng. Để quá trình luân chuyển ổn định, bơm cần được mồi đầy dầu, loại bỏ không khí, mở hoàn toàn van hút, điều chỉnh lưu lượng bằng van xả và duy trì lưu lượng trong vùng vận hành cho phép.
Điểm tinh tế trong thiết kế đường dẫn nhiệt Bơm dầu truyền nhiệt RY65-50-160 nằm ở cách bố trí các bộ phận từ vùng thân bơm tiếp xúc trực tiếp với dầu nóng đến cụm trục và ổ bi phía sau. Tài liệu kỹ thuật không mô tả một “đường dẫn nhiệt” riêng biệt dạng ống hoặc kênh dẫn, nhưng xác nhận dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
RY65-50-160 thuộc dòng bơm vận chuyển môi chất nhiệt độ cao, với nhiệt độ làm việc không vượt quá 350°C.
Trong kết cấu bơm, thân bơm và bánh công tác nằm ở phía đầu bơm, còn thân ổ trục và các vòng bi được bố trí kéo dài về phía sau. Cách bố trí này tạo khoảng cách cơ khí giữa vùng tiếp xúc trực tiếp với dầu nóng và cụm ổ bi.
Đây là điểm quan trọng giúp nhiệt không tập trung hoàn toàn tại khu vực ổ trục.
Theo sơ đồ kết cấu dòng RY, nắp bơm nằm giữa thân bơm và cụm trục – ổ bi. Các chi tiết chính được bố trí theo trình tự gồm thân bơm, bánh công tác, nắp bơm, trục, ổ bi và thân ổ trục.
Cách bố trí này tạo một vùng chuyển tiếp giữa đầu bơm nóng và cụm ổ trục phía sau. Nhiệt từ thân bơm phải truyền qua các chi tiết trung gian trước khi đến khu vực ổ bi, thay vì tác động trực tiếp lên toàn bộ cụm đỡ trục.
Thân ổ trục của dòng RY chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Kết cấu thân ổ trục kéo dài tạo thêm bề mặt tiếp xúc với không khí xung quanh. Đây là điều kiện thuận lợi cho cơ chế tản nhiệt tự nhiên mà nhà sản xuất áp dụng.
Có thể hình dung hướng truyền và tản nhiệt theo kết cấu:
Dầu nóng → thân bơm → nắp bơm → cụm trục và thân ổ trục → không khí xung quanh.
Đây là cách diễn giải từ sơ đồ cơ khí và nguyên lý tản nhiệt tự nhiên của dòng RY, không phải một đường dẫn nhiệt riêng được nhà sản xuất đặt tên.
Điểm nổi bật nhất trong thiết kế đường dẫn nhiệt Bơm dầu truyền nhiệt RY65-50-160 là không cần hệ thống nước làm mát truyền thống.
Theo tài liệu, thiết kế tản nhiệt tự nhiên giúp cụm bơm:
Gọn hơn.
Đơn giản hơn.
Giảm chi phí vận hành.
Duy trì độ an toàn và độ tin cậy.
Việc loại bỏ mạch nước làm mát riêng cũng giúp giảm số lượng đường ống và thiết bị phụ trợ quanh cụm bơm.
Khả năng kiểm soát nhiệt của RY65-50-160 không chỉ dựa vào kết cấu tản nhiệt mà còn liên quan tới hệ thống bôi trơn.
Theo tài liệu, ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang ổ trục, trong khi ổ bi phía khớp nối sử dụng mỡ bôi trơn theo đúng chủng loại quy định.
Bôi trơn đúng giúp giảm ma sát tại ổ bi, qua đó hạn chế lượng nhiệt phát sinh thêm trong cụm ổ trục.
Để kết cấu bơm thích nghi với dầu nóng, nhà sản xuất yêu cầu gia nhiệt sơ bộ trước khi khởi động.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C.
Tốc độ tăng nhiệt không được vượt quá 50°C/giờ.
Việc tăng nhiệt từ từ giúp nhiệt phân bố dần qua thân bơm, nắp bơm và các bộ phận liên kết, hạn chế sự thay đổi nhiệt quá đột ngột.
Một điểm tinh tế khác là nhà sản xuất yêu cầu trong quá trình gia nhiệt sơ bộ phải nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt, sau đó siết lại khi gia nhiệt hoàn tất.
Chi tiết này cho thấy ảnh hưởng của nhiệt lên kết cấu cơ khí đã được tính đến trong quy trình vận hành RY65-50-160.
Mặc dù sử dụng tản nhiệt tự nhiên, nhiệt độ ổ trục vẫn cần được kiểm tra thường xuyên.
Tài liệu yêu cầu theo dõi nhiệt độ ổ trục và thân bơm trong quá trình vận hành.
Nếu ổ bi quá nóng, cần kiểm tra độ đồng tâm, lượng dầu mỡ và chủng loại chất bôi trơn.
Điều này giúp cơ chế truyền – tản nhiệt của bơm luôn được duy trì trong điều kiện làm việc phù hợp.
Điểm tinh tế trong thiết kế đường dẫn nhiệt Bơm dầu truyền nhiệt RY65-50-160 nằm ở việc bố trí vùng thân bơm nóng tách tương đối khỏi cụm ổ bi, sử dụng nắp bơm và kết cấu trục – thân ổ trục kéo dài làm vùng chuyển tiếp, đồng thời áp dụng cơ chế tản nhiệt tự nhiên thay cho nước làm mát.
Kết hợp với bôi trơn đúng, gia nhiệt không quá 50°C/giờ và kiểm soát chênh nhiệt không quá 40°C, thiết kế này giúp RY65-50-160 thích nghi tốt hơn với môi trường dầu tải nhiệt nhiệt độ cao. Tài liệu hiện tại không xác nhận một đường dẫn nhiệt chuyên dụng riêng, vì vậy nên hiểu đây là cách tổ chức truyền và tản nhiệt thông qua chính kết cấu cơ khí của bơm.

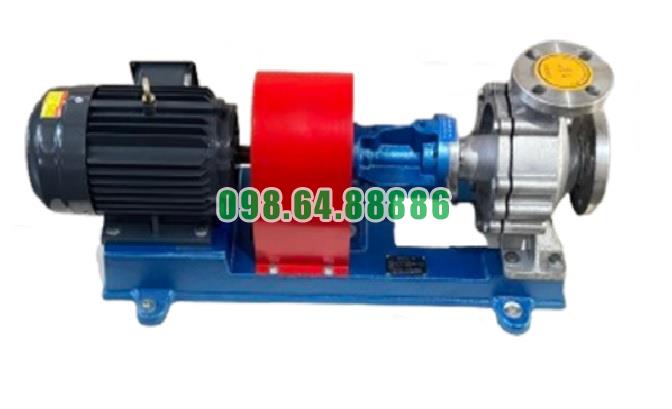

Bơm ly tâm chịu nhiệt RY65-50-160 lưu lượng 20 m3/h, công suất 5.5 kW, cột áp 32 m
