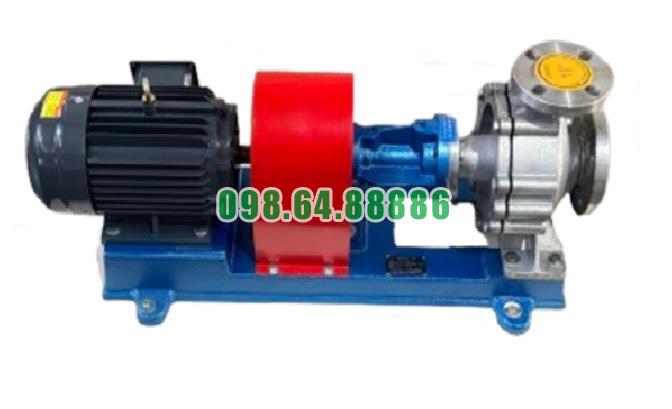

Bơm tuần hoàn nhiệt RY20-20-100 lưu lượng thấp 1 m3/h

Bơm dầu truyền nhiệt RY20-20-100 vận hành êm ái nhờ cơ chế cân bằng động rôto

Bơm dầu truyền nhiệt RY20-20-100 đạt khả năng vận hành êm khi cụm rôto được cân bằng tốt, lắp đồng tâm và quay ổn định trong thân bơm.

Phân bố khối lượng rôto đồng đều

Cụm rôto gồm trục, bánh công tác và các chi tiết cố định. Khi khối lượng được phân bố đều quanh tâm quay, lực ly tâm mất cân bằng được hạn chế, giúp bơm giảm rung ở tốc độ khoảng 2.800 vòng/phút.

Hai ổ bi giữ trục ổn định

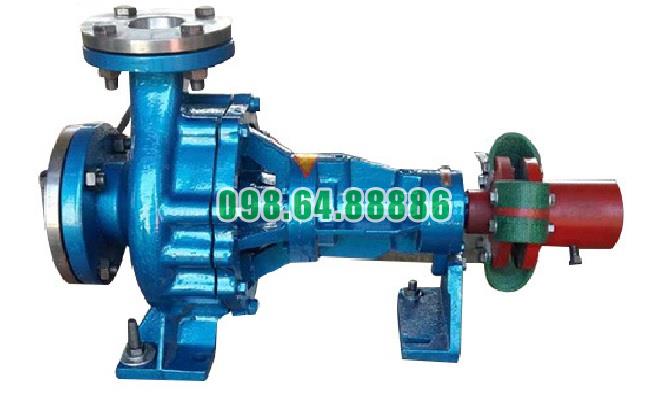

Trục bơm được đỡ bằng hai ổ bi trong hộp ổ trục. Kết cấu này giữ rôto đúng tâm, hạn chế độ đảo trục và ngăn bánh công tác cọ xát với thân bơm trong quá trình vận hành.

Bánh công tác được cố định chắc chắn

Bánh công tác được lắp trực tiếp trên trục và giữ bằng đai ốc khóa. Liên kết chắc chắn giúp bánh công tác không dịch chuyển hoặc rung lắc khi quay, duy trì dòng dầu ổn định và giảm tiếng ồn cơ học.

Khớp nối mềm hấp thụ dao động

Khớp nối mềm ba chấu truyền mô-men từ động cơ đến trục bơm, đồng thời hấp thụ một phần rung động và sai lệch nhỏ giữa hai trục. Nhờ đó, dao động từ động cơ ít truyền trực tiếp sang cụm bơm.

Căn đồng tâm giúp giảm rung

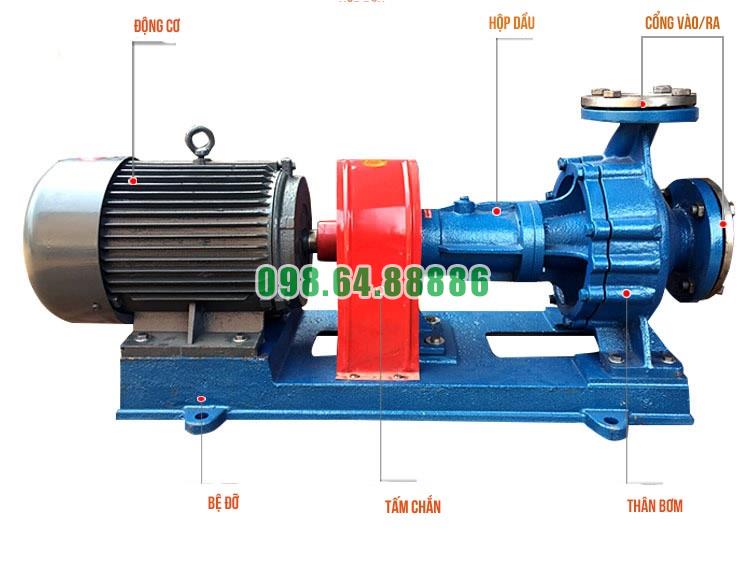

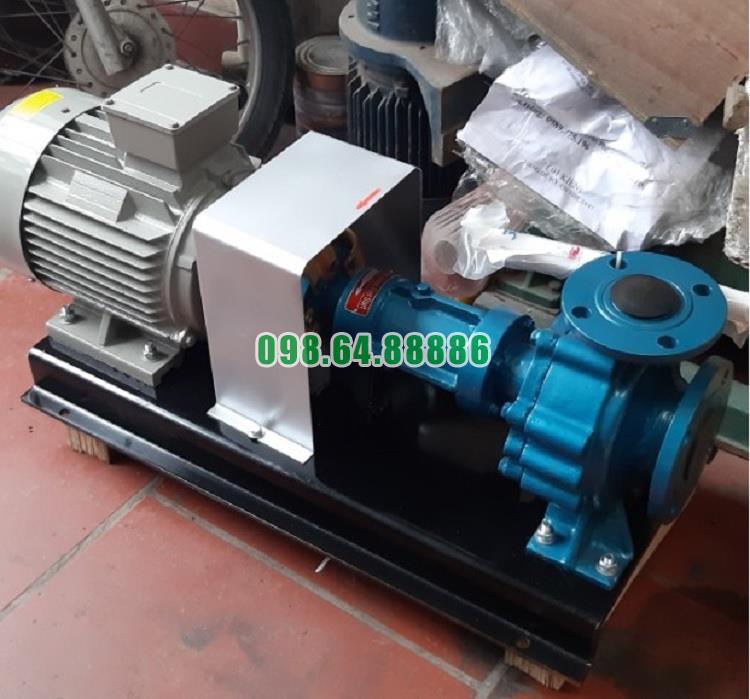

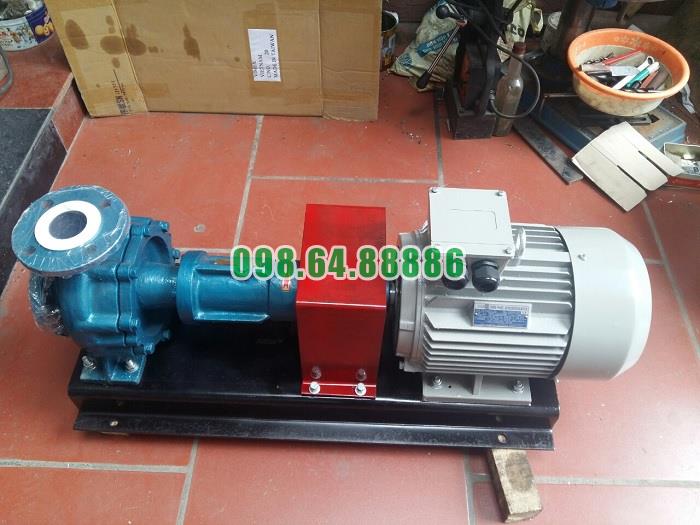

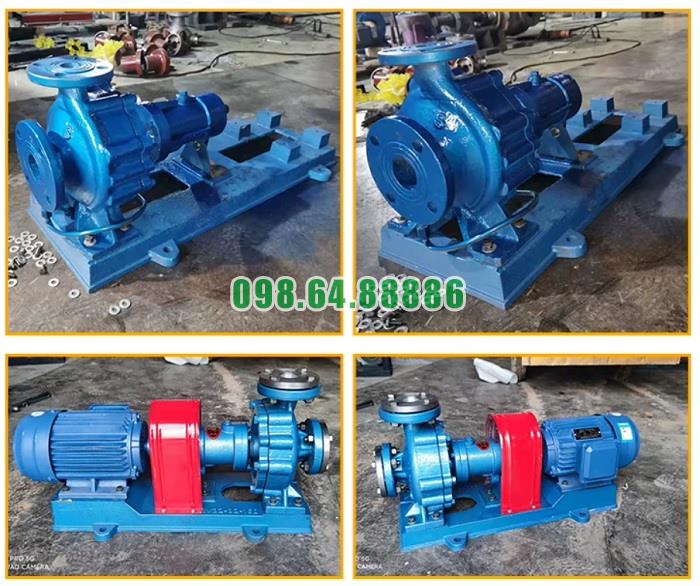

Bơm và động cơ được lắp chung trên một bệ máy. Khi hai trục được căn chỉnh chính xác, lực tác động không đều lên ổ bi và khớp nối được giảm xuống, giúp bơm vận hành êm và hạn chế nóng ổ trục.

Khả năng vận hành êm ái của Bơm dầu truyền nhiệt RY20-20-100 phụ thuộc vào độ cân bằng của bánh công tác, độ thẳng của trục, tình trạng ổ bi và độ đồng tâm giữa bơm với động cơ. Việc cân bằng, căn chỉnh và bôi trơn đúng kỹ thuật giúp giảm rung, giảm tiếng ồn và kéo dài tuổi thọ cụm rôto.

Lợi ích kinh tế khi chọn Bơm dầu truyền nhiệt RY20-20-100 cho hệ thống nhỏ

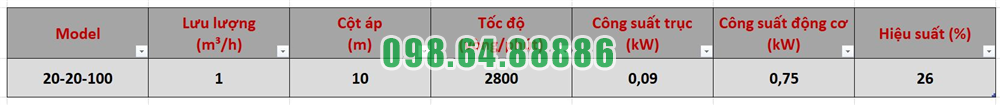

Bơm dầu truyền nhiệt RY20-20-100 có lưu lượng khoảng 1 m³/h, cột áp 10 m và động cơ 0,75 kW, phù hợp với những hệ thống tuần hoàn dầu nóng quy mô nhỏ. Việc chọn đúng công suất giúp doanh nghiệp hạn chế đầu tư dư thừa và kiểm soát tốt chi phí vận hành.

Giảm chi phí đầu tư ban đầu

Đối với nồi gia nhiệt nhỏ, bồn giữ nhiệt, máy ép nhiệt hoặc thiết bị trao đổi nhiệt có nhu cầu tuần hoàn thấp, sử dụng bơm công suất lớn sẽ làm tăng chi phí mua thiết bị, tủ điện, dây dẫn và kết cấu móng.

RY20-20-100 đáp ứng đúng nhóm ứng dụng lưu lượng nhỏ nên giúp giảm tình trạng chọn bơm quá lớn so với nhu cầu thực tế.

Tiết kiệm chi phí điện năng

Động cơ 0,75 kW có mức công suất phù hợp với hệ thống nhỏ. Khi bơm làm việc gần điểm thiết kế 1 m³/h – 10 m, năng lượng được sử dụng đúng với nhu cầu tuần hoàn dầu tải nhiệt.

So với việc dùng bơm có công suất cao rồi điều tiết bằng cách đóng bớt van, lựa chọn RY20-20-100 phù hợp ngay từ đầu giúp hạn chế tổn thất năng lượng không cần thiết.

Giảm chi phí lắp đặt phụ trợ

Bơm sử dụng phương pháp tản nhiệt tự nhiên nên không cần hệ thống nước làm mát riêng. Nhờ đó, hệ thống không phải đầu tư thêm:

• Bơm nước làm mát.
• Bồn chứa nước.
• Đường ống cấp và thoát nước.
• Van cùng các thiết bị phụ trợ.

Kết cấu bơm và động cơ lắp trên cùng bệ cũng giúp đơn giản hóa quá trình bố trí và căn chỉnh thiết bị.

Hạn chế chi phí bảo trì

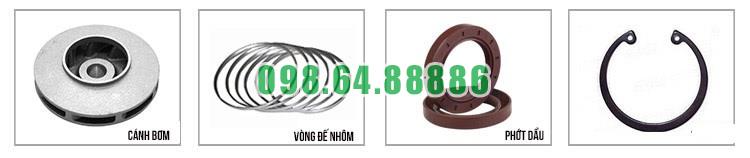

Thiết kế gồm thân bơm, cụm trục, hai ổ bi và khớp nối mềm tương đối đơn giản, thuận tiện cho việc kiểm tra và thay thế các bộ phận hao mòn. Khi bơm được vận hành đúng lưu lượng, bôi trơn đầy đủ và không chạy khô, tải trọng lên trục, ổ bi và bộ phận làm kín được hạn chế.

Lợi ích kinh tế của Bơm dầu truyền nhiệt RY20-20-100 nằm ở khả năng đáp ứng đúng nhu cầu của hệ thống nhỏ, sử dụng động cơ 0,75 kW, giảm thiết bị làm mát phụ trợ và đơn giản hóa công tác lắp đặt. Hiệu quả cao nhất đạt được khi lưu lượng và cột áp yêu cầu của hệ thống gần với thông số 1 m³/h và 10 m.
