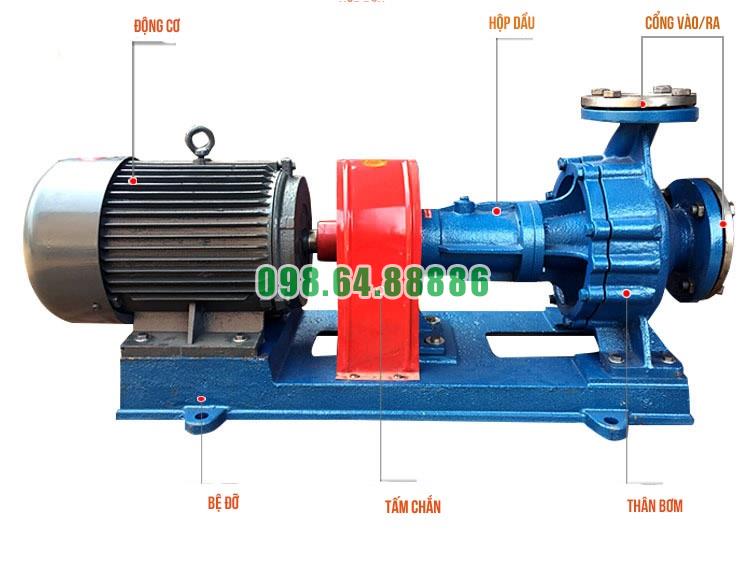

Bơm dầu truyền nhiệt RY125-80-160 gồm nhiều bộ phận chính phối hợp với nhau để thực hiện quá trình hút, tăng áp và tuần hoàn dầu nóng trong hệ thống.
Thân bơm là bộ phận chịu áp và tạo khoang dẫn dòng cho dầu truyền nhiệt. Cửa hút bố trí theo hướng trục, còn cửa xả bố trí theo hướng tâm.
Bánh công tác có nhiệm vụ truyền năng lượng cho dầu. Khi quay, bánh công tác tạo lực ly tâm để đưa dầu từ tâm ra phía ngoài và đẩy dầu về cửa xả.
Trục bơm truyền mô-men từ động cơ đến bánh công tác, giúp bánh công tác quay ổn định trong quá trình làm việc.
Đai ốc hãm có nhiệm vụ cố định bánh công tác trên trục, giúp cụm rôto giữ đúng vị trí khi bơm vận hành.
Nắp bơm liên kết với thân bơm, tạo thành khoang làm việc kín và hỗ trợ bố trí các chi tiết bên trong.
Bơm sử dụng hai bộ vòng bi đặt trong thân ổ trục. Cụm này có nhiệm vụ đỡ và định vị rôto, giúp trục quay ổn định và hạn chế rung động.
Ống dẫn dầu hỗ trợ dẫn dầu bôi trơn đến các vị trí cần thiết trong cụm ổ trục.
Nắp chặn ổ trục giúp cố định và bảo vệ các chi tiết bên trong thân ổ trục.
Giá đỡ có nhiệm vụ nâng đỡ và giữ ổn định cụm bơm trong quá trình vận hành.
Phớt dầu giúp hạn chế rò rỉ dầu bôi trơn và ngăn tạp chất xâm nhập vào khu vực ổ trục.
Bộ chèn làm kín được bố trí quanh trục bơm, có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài khi bơm làm việc.
Các bộ phận chính trong Bơm dầu truyền nhiệt RY125-80-160 gồm thân bơm, bánh công tác, trục bơm, đai ốc hãm, nắp bơm, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín. Mỗi bộ phận đảm nhận một chức năng riêng, góp phần giúp bơm vận hành ổn định trong hệ thống dầu truyền nhiệt.
Bơm dầu truyền nhiệt RY125-80-160 làm việc theo nguyên lý của bơm ly tâm. Động cơ truyền chuyển động qua khớp nối mềm đến trục bơm, làm bánh công tác quay với tốc độ khoảng 2.900 vòng/phút.
Khi bánh công tác quay, khu vực tâm bánh công tác hình thành vùng áp suất thấp. Dầu truyền nhiệt từ đường hút đi vào bơm theo hướng trục và được dẫn đến tâm bánh công tác.
Để bơm làm việc ổn định, thân bơm cần được mồi đầy môi chất trước khi khởi động và không để không khí tồn đọng trong buồng bơm.
Dầu đi vào bánh công tác sẽ nhận năng lượng từ chuyển động quay. Dưới tác dụng của lực ly tâm, dầu được đẩy từ tâm ra phía ngoài bánh công tác.
Quá trình này làm tăng vận tốc và áp suất của dòng dầu, tạo điều kiện để bơm vận chuyển dầu qua hệ thống.
Sau khi rời bánh công tác, dầu được dẫn qua thân bơm và thoát ra cửa xả theo hướng hướng tâm.
Tại điểm làm việc tương ứng, RY125-80-160 có lưu lượng khoảng 160 m³/h và cột áp 50 m, giúp duy trì dòng dầu tuần hoàn trong hệ thống.
Dầu sau khi ra khỏi bơm sẽ đi đến lò gia nhiệt hoặc các thiết bị sử dụng nhiệt. Sau khi truyền nhiệt, dầu quay trở lại đường hút của bơm để tiếp tục chu trình.
Nhờ quá trình này, RY125-80-160 duy trì dòng dầu nóng liên tục giữa nguồn gia nhiệt và các thiết bị công nghệ.
Khớp nối mềm truyền mô-men từ động cơ đến trục bơm, đồng thời hỗ trợ giảm ảnh hưởng của rung động và sai lệch nhỏ trong quá trình truyền động.
Quan sát từ phía khớp nối, trục bơm quay theo chiều kim đồng hồ.
Nguyên lý làm việc của Bơm dầu truyền nhiệt RY125-80-160 dựa trên việc bánh công tác quay tạo lực ly tâm, hút dầu vào tâm bánh công tác, tăng năng lượng cho dòng dầu và đẩy dầu ra cửa xả.
Với tốc độ 2.900 vòng/phút, lưu lượng 160 m³/h và cột áp 50 m, bơm phù hợp với các hệ thống cần tuần hoàn dầu truyền nhiệt liên tục và ổn định.
Máy bơm tuần hoàn dầu nóng RY125-80-160 160m3/h, 50m, 22kW, 2900 vòng/phút
