Khả năng làm việc ở nhiệt độ 350°C của Bơm dầu truyền nhiệt RY80-50-250 là một trong những đặc điểm quan trọng giúp thiết bị phù hợp với các hệ thống tuần hoàn dầu nóng trong công nghiệp. Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và có nhiệt độ môi chất không vượt quá 350°C.
Với RY80-50-250, khả năng chịu môi chất nhiệt độ cao được kết hợp với kết cấu tản nhiệt tự nhiên, hệ thống làm kín chịu nhiệt và cụm ổ trục chuyên dụng.
Thông số 350°C cần được hiểu là giới hạn nhiệt độ làm việc của môi chất được quy định cho dòng bơm RY.
Điều này cho phép RY80-50-250 sử dụng trong các hệ thống dầu tải nhiệt có nhiệt độ vận hành cao, miễn là điều kiện thực tế không vượt quá giới hạn kỹ thuật và môi chất phù hợp với yêu cầu của bơm.
Bơm được định hướng cho chất lỏng:
Do đó, khả năng làm việc đến 350°C không có nghĩa bơm phù hợp với mọi loại hóa chất hoặc chất lỏng nóng.
Một điểm đáng chú ý của RY80-50-250 là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp cụm bơm có cấu trúc gọn hơn và giảm sự phụ thuộc vào một mạch nước làm mát riêng.
Đối với thiết bị thường xuyên vận chuyển dầu nóng, đây là đặc điểm quan trọng trong tổng thể thiết kế phục vụ điều kiện nhiệt độ cao.
Tuy nhiên, tản nhiệt tự nhiên không đồng nghĩa với việc có thể bỏ qua việc theo dõi nhiệt độ thân bơm và ổ trục trong quá trình vận hành.
RY80-50-250 sử dụng bộ chèn làm kín packing kết hợp với phớt dầu cao su chịu nhiệt.
Packing kiểm soát rò rỉ tại vị trí trục đi xuyên qua nắp bơm, trong khi phớt dầu chịu nhiệt được bố trí trong khu vực cụm cơ khí.
Khi dầu tải nhiệt có nhiệt độ cao, khu vực làm kín phải chịu ảnh hưởng đồng thời của nhiệt, chuyển động quay của trục và sự giãn nở của các chi tiết. Vì vậy, cấu hình làm kín chịu nhiệt là một bộ phận quan trọng trong khả năng vận hành của bơm.
Điểm đặc biệt quan trọng khi khai thác khả năng làm việc ở nhiệt độ 350°C của RY80-50-250 là bơm phải được gia nhiệt từ từ.
Trước khi khởi động với dầu nóng, cần cho dầu nóng tuần hoàn qua thân bơm nhiều lần để tiến hành gia nhiệt sơ bộ.
Trong quá trình này, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C.
Yêu cầu này giúp hạn chế sự thay đổi nhiệt độ quá lớn giữa môi chất và các bộ phận của bơm.
Tốc độ gia nhiệt được quy định không quá 50°C mỗi giờ.
Như vậy, giới hạn 350°C là khả năng làm việc của môi chất sau khi hệ thống đã được đưa lên nhiệt độ một cách có kiểm soát, chứ không phải khả năng chịu sốc nhiệt tức thời từ trạng thái nguội.
Khi nhiệt độ tăng cao, các bộ phận cơ khí sẽ xảy ra giãn nở nhiệt.
Trong quá trình gia nhiệt sơ bộ, yêu cầu vận hành của dòng RY là nới bu lông cố định bơm khoảng 0,3–0,5 mm để bù giãn nở nhiệt. Sau khi quá trình gia nhiệt hoàn tất, bu lông phải được siết lại.
Chi tiết này cho thấy khả năng làm việc ở nhiệt độ cao không chỉ phụ thuộc vào bản thân kết cấu bơm mà còn phụ thuộc rất lớn vào quy trình vận hành.
RY80-50-250 có hai bộ vòng bi nằm trong thân ổ trục, đảm nhiệm nhiệm vụ đỡ và định vị rôto.
Khi bơm vận hành trong hệ thống dầu nóng, cần thường xuyên kiểm tra nhiệt độ ổ trục. Bôi trơn không đúng, vòng bi hư hỏng hoặc căn chỉnh trục sai đều có thể khiến ổ trục nóng bất thường.
Vì vậy, để bơm làm việc ổn định ở nhiệt độ môi chất cao, tình trạng vòng bi và chất bôi trơn phải được duy trì đúng yêu cầu.

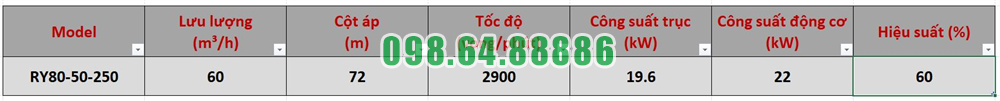

Ở điểm vận hành đang xét, RY80-50-250 có các thông số chính:
| Thông số | Giá trị |
|---|---|
| Lưu lượng | 60 m³/h |
| Cột áp | 72 m |
| Tốc độ quay | 2.900 vòng/phút |
| Công suất trục | 19,6 kW |
| Công suất động cơ | 22 kW |
| Hiệu suất | 60% |
| Nhiệt độ môi chất tối đa của dòng RY | 350°C |
Các thông số này cho thấy RY80-50-250 vừa có nhiệm vụ tạo lưu lượng và cột áp, vừa phải duy trì hoạt động ổn định trong môi trường dầu tải nhiệt nhiệt độ cao.
Không chỉ quá trình khởi động mà quá trình dừng bơm cũng liên quan trực tiếp đến nhiệt độ.
Theo yêu cầu vận hành, chỉ nên dừng bơm khi nhiệt độ môi chất đã giảm xuống dưới 100°C. Sau đó mới đóng từ từ van xả và dừng động cơ theo đúng trình tự.
Điều này giúp tránh việc dừng đột ngột khi toàn bộ cụm bơm vẫn đang ở trạng thái nhiệt độ rất cao.
Tài liệu kỹ thuật xác nhận nhiệt độ môi chất không vượt quá 350°C, nhưng không công bố giới hạn nhiệt riêng của từng chi tiết như vòng bi, packing, phớt dầu, trục hoặc vật liệu thân bơm.
Vì vậy, không nên diễn giải rằng tất cả các chi tiết của RY80-50-250 đều trực tiếp chịu được 350°C tại mọi vị trí.
Thông số chính xác nên được hiểu là giới hạn nhiệt độ môi chất áp dụng cho dòng bơm theo điều kiện vận hành quy định.
Khả năng làm việc ở nhiệt độ 350°C của Bơm dầu truyền nhiệt RY80-50-250 là một đặc điểm quan trọng giúp model phù hợp với các hệ thống tuần hoàn dầu tải nhiệt công nghiệp.
Khả năng này được hỗ trợ bởi thiết kế tản nhiệt tự nhiên, hệ thống packing kết hợp phớt dầu chịu nhiệt, cụm ổ trục hai vòng bi và quy trình kiểm soát giãn nở nhiệt. Tuy nhiên, để vận hành an toàn ở nhiệt độ cao, bơm phải được gia nhiệt từ từ, duy trì chênh lệch nhiệt không quá 40°C, tốc độ tăng nhiệt không quá 50°C/giờ và chỉ dừng khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Vì vậy, hiệu quả làm việc của RY80-50-250 ở môi trường nhiệt độ cao phụ thuộc không chỉ vào thiết kế của bơm mà còn vào việc tuân thủ đúng quy trình gia nhiệt, vận hành và bảo dưỡng
Bơm dầu truyền nhiệt RY80-50-250 ứng dụng trong sấy công nghiệp quy mô lớn phù hợp với các hệ thống sử dụng dầu tải nhiệt để đưa năng lượng từ nguồn gia nhiệt đến thiết bị sấy. Bơm đảm nhiệm nhiệm vụ tuần hoàn dầu nóng liên tục, giúp duy trì quá trình cấp nhiệt ổn định cho dây chuyền sấy có công suất lớn.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, RY80-50-250 thích hợp với các vòng dầu tải nhiệt có lưu lượng tương đối lớn và mạng đường ống có trở lực đáng kể.
Trong một hệ thống sấy sử dụng dầu tải nhiệt, RY80-50-250 không trực tiếp tạo khí nóng hay làm khô sản phẩm. Nhiệm vụ của bơm là đưa dầu đã được gia nhiệt tới thiết bị trao đổi nhiệt phục vụ quá trình sấy.
Chu trình cơ bản có thể hiểu:
Nguồn gia nhiệt → RY80-50-250 → thiết bị trao đổi nhiệt của hệ thống sấy → đường dầu hồi → nguồn gia nhiệt.
Dầu nóng liên tục tuần hoàn trong mạch kín, vận chuyển nhiệt từ nguồn nhiệt tới khu vực sấy rồi quay trở lại để tiếp tục được gia nhiệt.
Một dây chuyền sấy quy mô lớn thường cần lượng môi chất truyền nhiệt đáng kể để duy trì quá trình cấp nhiệt liên tục.
Ở điểm làm việc đang xét, RY80-50-250 đạt 60 m³/h. Lưu lượng này giúp một lượng dầu lớn liên tục đi qua hệ thống trao đổi nhiệt.
Khi lưu lượng dầu được duy trì ổn định, quá trình vận chuyển nhiệt cũng có điều kiện ổn định hơn. Điều này đặc biệt quan trọng với dây chuyền sấy vận hành kéo dài hoặc có nhiều khu vực cùng cần cấp nhiệt.
Hệ thống sấy công nghiệp quy mô lớn có thể gồm nhiều đoạn đường ống, van, co cút và thiết bị trao đổi nhiệt. Tất cả đều tạo ra tổn thất áp suất.
Cột áp 72 m của RY80-50-250 cung cấp năng lượng để dầu tải nhiệt vượt qua các trở lực đó và tiếp tục tuần hoàn.
Do đó, model này đặc biệt đáng chú ý khi nguồn gia nhiệt và thiết bị sấy bố trí cách xa nhau hoặc hệ thống có nhiều thiết bị sử dụng nhiệt trên cùng một vòng tuần hoàn.
Tuy nhiên, tổng trở lực thực tế vẫn phải được tính toán để bảo đảm điểm làm việc của hệ thống phù hợp với đặc tính bơm.
Trong dây chuyền sấy, tính liên tục của nguồn nhiệt ảnh hưởng trực tiếp đến khả năng duy trì điều kiện công nghệ.
RY80-50-250 giúp duy trì dòng dầu nóng giữa nguồn gia nhiệt và bộ trao đổi nhiệt. Khi bơm làm việc ổn định, nhiệt lượng được vận chuyển liên tục đến hệ thống sấy.
Vai trò của bơm vì vậy không phải điều chỉnh trực tiếp nhiệt độ sấy mà là bảo đảm môi chất truyền nhiệt luôn được tuần hoàn với lưu lượng và cột áp phù hợp.
Dòng RY được thiết kế để vận chuyển chất lỏng có nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Nhiệt độ môi chất theo phạm vi của dòng bơm không vượt quá 350°C.
Đặc điểm này phù hợp với các hệ thống sấy sử dụng dầu tải nhiệt ở nhiệt độ cao.
Tuy nhiên, mức 350°C là giới hạn của môi chất đối với dòng bơm, không phải nhiệt độ vận hành bắt buộc của thiết bị sấy. Nhiệt độ thực tế cần căn cứ vào loại dầu tải nhiệt và yêu cầu công nghệ của từng dây chuyền.
RY80-50-250 sử dụng động cơ 22 kW truyền động qua khớp nối mềm tới trục bơm.
Bánh công tác quay ở khoảng 2.900 vòng/phút, truyền năng lượng cho dầu tải nhiệt và tạo ra đặc tính lưu lượng – cột áp của bơm.
Tại điểm 60 m³/h – 72 m, công suất trên trục khoảng 19,6 kW. Đây là cơ sở giúp RY80-50-250 duy trì vòng tuần hoàn dầu nóng trong hệ thống sấy có yêu cầu tương ứng.
Một đặc điểm của dòng RY là sử dụng tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống.
Trong một dây chuyền sấy quy mô lớn vốn đã có nhiều đường ống và thiết bị, việc không cần bố trí thêm mạch nước làm mát riêng cho bơm giúp đơn giản hóa hệ thống phụ trợ.
Điều này có thể giảm số lượng đường ống, van và thiết bị cần kiểm tra, bảo dưỡng quanh cụm bơm.
Đối với dây chuyền sấy hoạt động trong thời gian dài, RY80-50-250 không nên vận hành kéo dài ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế.
Nếu hệ thống thường xuyên giảm tải nhưng bơm vẫn phải hoạt động, cần xem xét bố trí đường hồi bypass để duy trì lưu lượng tối thiểu qua bơm.
Ngoài ra, không nên điều chỉnh lưu lượng bằng cách bóp van hút vì có thể gây xâm thực và làm bơm vận hành không ổn định.
Trước khi vận hành với dầu nóng, RY80-50-250 cần được gia nhiệt sơ bộ.
Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Quá trình này giúp thân bơm, trục, ổ bi và bộ làm kín thích nghi dần với nhiệt độ trước khi hệ thống sấy vận hành ổn định.
Trong quá trình hoạt động cần thường xuyên theo dõi lưu lượng, áp suất cửa xả, độ rung, nhiệt độ ổ trục và nhiệt độ thân bơm.
Bơm dầu truyền nhiệt RY80-50-250 ứng dụng trong sấy công nghiệp quy mô lớn chủ yếu với vai trò tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và thiết bị trao đổi nhiệt của hệ thống sấy.
Với lưu lượng 60 m³/h, cột áp 72 m, tốc độ 2.900 vòng/phút và động cơ 22 kW, bơm có khả năng duy trì lượng dầu tuần hoàn tương đối lớn và tạo đủ năng lượng để dầu vượt qua trở lực của hệ thống phù hợp.
Giá trị chính của RY80-50-250 trong dây chuyền sấy là duy trì dòng dầu nóng liên tục, hỗ trợ cấp nhiệt ổn định và đáp ứng điều kiện vận hành nhiệt độ cao, đặc biệt đối với các hệ thống sấy công nghiệp có mạng tuần hoàn dầu tải nhiệt quy mô lớn

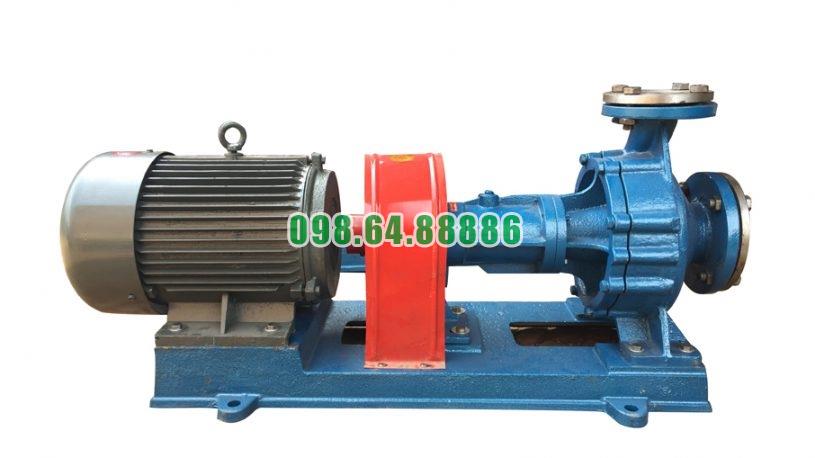

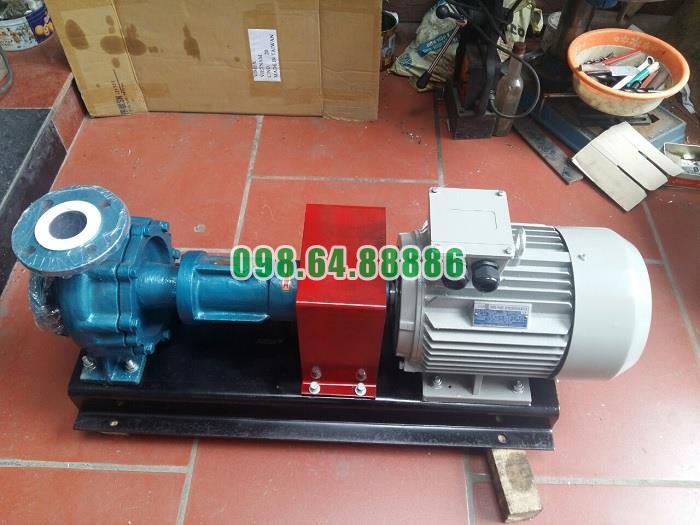

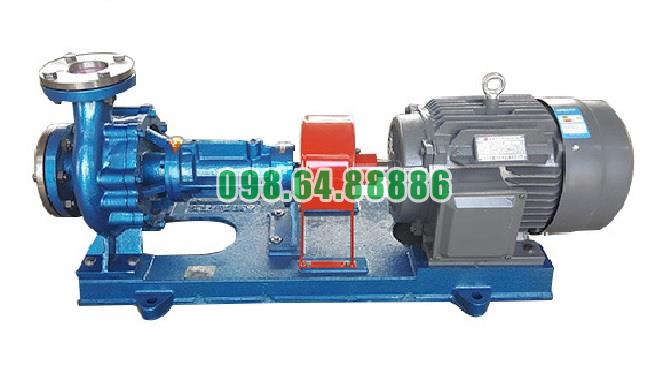

Bơm dầu nóng trục ngang RY80-50-250 22 kW, lưu lượng 60 m3/h, cột áp 72 m
