Đảm bảo bơm được lắp đặt đúng kỹ thuật, cố định chắc chắn trên nền móng phẳng và cân bằng.
Kiểm tra các đường ống hút và xả: kín khít, không rò rỉ, không có dị vật.
Kiểm tra mức dầu bôi trơn ổ bi, tình trạng phớt cơ khí, bulông siết chặt.
Mồi đầy nước trong buồng bơm để tránh chạy khan – nguyên nhân chính làm cháy phớt cơ khí.
Mở van xả khí để loại bỏ bọt khí trong đường ống.
Đóng van xả trước khi khởi động, sau đó mở dần để bơm đạt áp suất ổn định.
Khởi động động cơ và theo dõi dòng điện, áp suất, lưu lượng trong vài phút đầu để đảm bảo bơm hoạt động bình thường.
Duy trì bơm trong phạm vi lưu lượng và cột áp định mức để tránh quá tải.
Không để bơm vận hành khi đường ống hút bị tắc hoặc không có nước.
Giám sát nhiệt độ ổ bi, động cơ và phớt cơ khí; nếu thấy tăng bất thường cần dừng bơm để kiểm tra.
Tránh hiện tượng đóng/mở van đột ngột, dễ gây sốc thủy lực làm hỏng đường ống và giảm tuổi thọ bơm.
Từ từ đóng van xả trước khi tắt động cơ để giảm áp lực đường ống.
Cắt nguồn điện, khóa van hút và van xả để bảo đảm an toàn.
Nếu ngừng sử dụng lâu dài: xả hết nước trong bơm, vệ sinh sạch và bảo quản nơi khô ráo.
Hàng ngày: kiểm tra rò rỉ tại phớt cơ khí và các mối nối.
Hàng tháng: bôi trơn vòng bi, kiểm tra dòng điện và độ rung động.
Hàng quý: kiểm tra độ mòn cánh bơm, tình trạng trục, thay phớt cơ khí nếu cần.
Hàng năm: tháo toàn bộ cụm bơm để bảo dưỡng tổng thể, thay thế linh kiện mòn.
Chỉ vận hành khi bơm và động cơ đã được nối đất an toàn.
Không để bơm chạy khan hoặc chạy ngược chiều.
Dùng linh kiện và phụ kiện chính hãng để đảm bảo độ kín khít và hiệu suất.
Người vận hành cần được đào tạo cơ bản về an toàn điện và an toàn thiết bị áp lực.
Hướng dẫn sử dụng bơm ly tâm trục đứng model ISG100-125, IRG100-125 đúng cách bao gồm: kiểm tra trước vận hành, khởi động đúng quy trình, theo dõi trong quá trình hoạt động, ngừng vận hành an toàn và bảo dưỡng định kỳ. Thực hiện nghiêm túc các bước này sẽ giúp bơm vận hành ổn định, tiết kiệm năng lượng, hạn chế hỏng hóc và kéo dài tuổi thọ thiết bị.

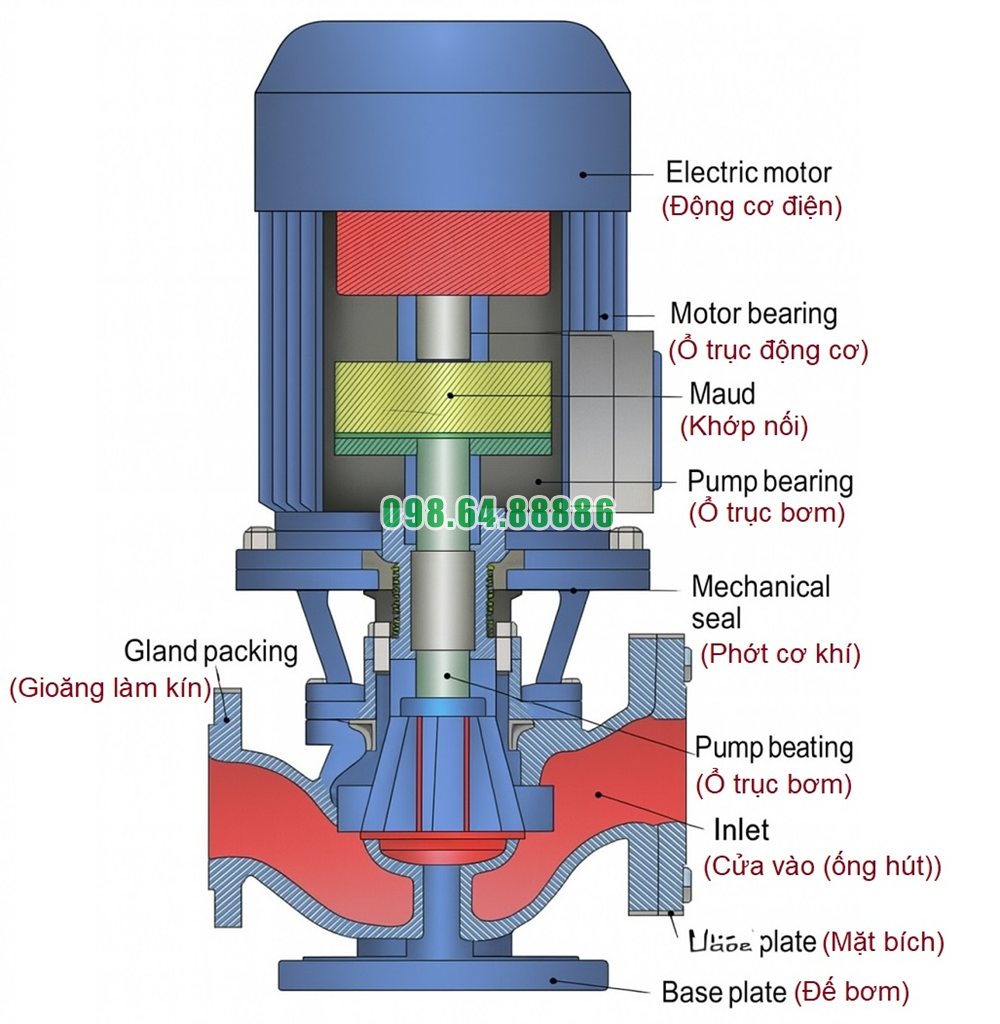

Cấu tạo chi tiết bơm ly tâm trục đứng model ISG100-125, IRG100-125 gồm các cụm: thủy lực (thân–buồng bơm, cánh bơm, họng hút–xả), cụm quay (trục, ổ trục, phớt cơ khí), cụm truyền động (động cơ đồng trục, khớp nối/nắp chặn), cùng hệ gioăng làm kín và chi tiết phụ trợ phục vụ đo lường, xả khí và bảo trì.
Thân bơm đúc liền khối, kết cấu inline với cửa hút và cửa xả thẳng hàng giúp giảm tổn thất cục bộ và tiết kiệm không gian. Bề mặt ướt được gia công nhẵn, bo bán kính tại vùng chuyển tiếp để dòng chảy êm, hạn chế xoáy và mài mòn. Trên thân bố trí lỗ xả khí ở đỉnh, xả đáy ở vị trí thấp nhất, cổng lắp đồng hồ áp/lưu lượng khi cần. Với IRG100-125, độ dày thành và vật liệu được chọn để ổn định khi làm việc ở nhiệt độ cao.
Mặt bích tiêu chuẩn, đồng trục với thân bơm, dễ lắp van chặn, van một chiều và khớp nối mềm. Vòng định tâm bảo đảm đồng trục với đường ống, hạn chế tải ngang truyền vào bơm. Khoảng cách mép bích đủ để thao tác siết bu-lông, thuận lợi cho bảo dưỡng.
Cánh dạng kín (enclosed), biên dạng cong theo quy luật thủy lực giúp nâng hiệu suất và giảm xâm thực. Khe hở đầu cánh được khống chế chính xác để hạn chế rò nội bộ. Cánh được cố định lên trục bằng then và đai ốc chặn, có vòng đệm bảo vệ ren. Vật liệu thường dùng: gang bền, đồng hoặc inox; riêng IRG100-125 ưu tiên vật liệu chịu nhiệt và ổn định kích thước khi nóng.
Trục thép hợp kim gia công chính xác, cân bằng động đạt chuẩn để giảm rung. Cổ trục tại vùng phớt được mài bóng đạt cấp nhám phù hợp, hạn chế mài mòn bề mặt tiếp xúc. Độ võng trục được tính cho dải lưu lượng làm việc, giúp cánh bơm vận hành ổn định gần BEP.
Bố trí ổ bi rãnh sâu/ổ đỡ chịu lực hướng tâm và một phần lực dọc trục, kèm nắp chắn bụi và phớt che. Bôi trơn mỡ chịu nhiệt theo chu kỳ bảo dưỡng. Kết cấu ổ trục giảm ma sát, nhiệt phát sinh thấp, từ đó tiếng ồn nhỏ và tuổi thọ cao.
Phớt cơ khí là tuyến bịt kín chủ đạo. Mặt tĩnh–mặt động thường là carbon–SiC hoặc SiC–SiC; phần đàn hồi EPDM/Viton tùy lưu chất và nhiệt độ. Hốc phớt thiết kế cho tuần hoàn tự nhiên quanh vùng phớt để tản nhiệt và duy trì màng bôi trơn mỏng giữa hai bề mặt, ngăn rò rỉ. Ở IRG100-125, có thể dùng cấu hình phớt chịu nhiệt cao hoặc phớt đôi theo yêu cầu.
Gioăng bố trí tại các mặt ghép thân–nắp, mặt bích hút–xả. Vật liệu NBR/EPDM hoặc PTFE cho môi trường có nhiệt/hoá chất. Mô-men siết bu-lông được khuyến nghị để bảo đảm lực nén ổn định, giữ kín lâu dài sau nhiều chu kỳ nhiệt.
Động cơ lắp đồng trục với cụm bơm, cấp bảo vệ IP54–IP55, cách điện F/H. Quạt hướng trục và gân tản nhiệt giúp duy trì nhiệt độ cuộn dây. Tương thích biến tần (VFD) để điều khiển theo tải, giảm dốc khởi động, bảo vệ phớt và ổ bi. Với IRG100-125 trong hệ nước nóng, chú trọng tách nhiệt bức xạ từ đường ống ra khỏi thân motor.
Tùy cấu hình: khớp nối ngắn hoặc liền trục. Mục tiêu là đồng tâm cao, tổn thất cơ khí thấp. Nắp che bảo vệ người vận hành, đồng thời chống bụi ẩm vào khớp nối.
Đế bơm có gân tăng cứng, lỗ neo nền; dùng đệm cao su hoặc tấm chống rung đúng độ cứng để cắt truyền rung xuống công trình. Đế cứng vững cũng giúp giữ cân đồng tâm lâu dài.
ISG100-125 (nước sạch/nước mát): thân – cánh gang bền, trục inox tại vùng ướt, gioăng NBR/EPDM.
IRG100-125 (nước nóng/tuần hoàn nhiệt): thân gang dày/INOX, cánh đồng hoặc inox, phớt SiC–SiC, gioăng chịu nhiệt (EPDM/Viton/PTFE), chi tiết gắn nóng dùng inox để hạn chế ăn mòn điện hóa.
Cửa mồi/xả khí, xả đáy, cổng lắp đồng hồ áp – lưu lượng, chỗ lắp cảm biến nhiệt ổ bi và cảm biến rung cho bảo trì dự báo. Tai treo/nâng hạ đúng tâm trọng lượng để di dời an toàn.
Cấu tạo chi tiết bơm ly tâm trục đứng model ISG100-125, IRG100-125 nhấn mạnh kiến trúc inline gọn, thủy lực cánh–buồng bơm tối ưu, cụm quay cân bằng động, phớt cơ khí làm kín tin cậy và động cơ đồng trục hiệu suất cao. Sự kết hợp vật liệu phù hợp theo lưu chất, cùng bố trí gioăng–ổ trục hợp lý giúp bơm vận hành êm, ít rò rỉ, bền bỉ và dễ bảo trì trong các hệ thống HVAC, cấp nước, tuần hoàn nước nóng
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100125-day-cao-20m.html

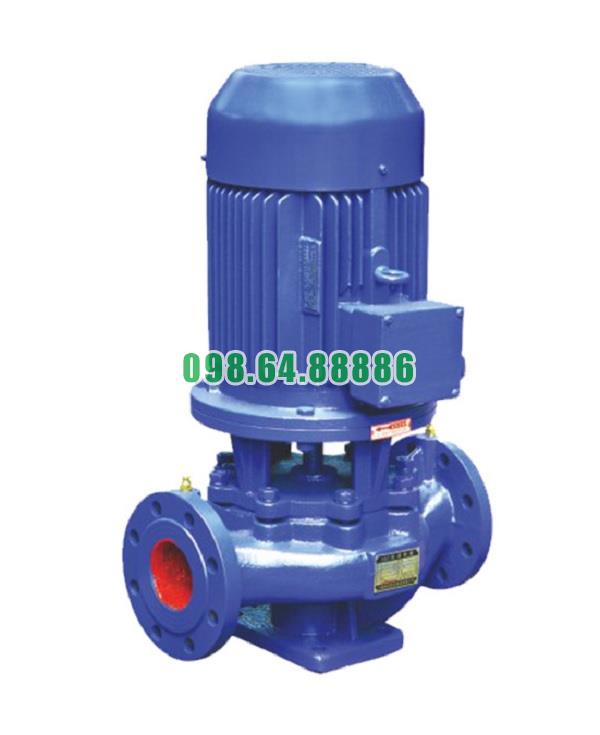

Máy bơm trục thẳng đứng, bơm đường ống, bơm ly tâm ISG100-125, IRG100-125 11kw, 100m3, 20m
