Tài liệu này hướng dẫn quy trình chuẩn để vận hành hiệu quả bơm đường ống trục đứng ISG80-160, IRG80-160 từ khâu kiểm tra, khởi động, chạy ổn định, đến dừng máy và bảo trì. Mục tiêu là đạt lưu lượng – cột áp theo thiết kế, tiết kiệm điện, giảm rung – ồn và kéo dài tuổi thọ thiết bị.
Bơm làm việc gần BEP (Best Efficiency Point) để đạt hiệu suất cao.
Vận hành êm, rung thấp, không cavitation, không rò rỉ.
Duy trì thông số điện – cơ – thủy lực trong giới hạn an toàn.
Nguồn điện: đúng điện áp – tần số, tiết diện cáp và MCB/MCB+ELCB phù hợp; nối đất đầy đủ.
NPSH: bảo đảm NPSHa > NPSHr (cộng biên an toàn 0,5–1,0 m). Hạn chế cút gần cửa hút, ưu tiên đoạn thẳng trước hút tối thiểu 5D.
Đường ống: thẳng hàng theo kiến trúc inline; van 1 chiều và van khóa bố trí hợp lý; lưới lọc đầu hút nếu nước có cặn.
Bệ móng – căn chỉnh: bệ phẳng, cứng; bu lông neo chắc; căn đồng trục bơm–động cơ bằng đồng hồ so/laser.
Môi trường: thông gió tự nhiên tốt; tránh ngập nước; có máng thu gom rò vi lượng.
An toàn: gắn rơ-le nhiệt/quá dòng, công tắc mức chống chạy khan, rơ-le áp suất, cảm biến rung nếu có.
Xoay trục bằng tay 1–2 vòng, bảo đảm quay nhẹ, không cạ sát.
Kiểm tra mực dầu mỡ ổ bi theo khuyến cáo; siết lại bulông chân đế, mặt bích.
Mở xả khí trên đỉnh bơm/đường ống; mồi đầy nước trong thân bơm.
Van xả ở trạng thái mở một phần; van hút mở hoàn toàn.
Kiểm tra chiều quay động cơ bằng chạy thử ngắn (jog) rồi dừng, đảo pha nếu sai.
Nếu có VFD: khởi động mềm với thời gian tăng tốc 5–15 giây; đặt giới hạn dòng và áp.
Theo dõi nhanh trong 1–3 phút đầu:
Áp suất tăng đều, không giật; lưu lượng đạt theo đồ thị ống.
Dòng điện ≤ định mức và ổn định; không vượt quá 105–110% In trong pha khởi động.
Không có tiếng kêu lạ, rung bất thường, rò rỉ tại phớt/mặt bích.
Khi áp ổn định, mở dần van xả đến điểm làm việc mong muốn; tránh đóng kín van xả khi bơm đang chạy.
Điều chỉnh van xả hoặc tần số VFD để đưa điểm làm việc vào vùng hiệu suất cao.
Tránh chạy quá xa BEP (quá nhỏ hoặc quá lớn lưu lượng) vì sẽ tăng rung, tải hướng kính và tiêu thụ điện.
Thiết lập dải tần vận hành an toàn, tránh vùng cộng hưởng.
Dùng điều khiển theo áp suất đặt ở vị trí đại diện (cuối tuyến/cao độ cao) thay vì gần bơm để tránh dư áp.
Bật tính năng bảo vệ: quá dòng, mất pha, quá áp, chống chạy khan.
Chiến lược duty–assist–standby: thêm bơm khi tải tăng, rút bớt khi tải giảm.
Luân phiên bơm theo lịch để cân bằng giờ hoạt động và tuổi thọ.
Hướng dẫn vận hành bơm đường ống trục đứng model ISG80-160, IRG80-160 hiệu quả nhấn mạnh ba trụ cột: thiết kế – lắp đặt đúng chuẩn (NPSH, căn chỉnh, đường ống), vận hành quanh BEP với điều khiển VFD và giám sát liên tục, cùng bảo trì theo tình trạng để phòng ngừa sự cố. Thực hiện đầy đủ các bước trên giúp hệ thống đạt hiệu suất cao, tiêu thụ điện thấp, vận hành êm và bền bỉ trong suốt vòng đời
Ngắt nguồn điện: Đảm bảo an toàn tuyệt đối trước khi thao tác.
Ngắt van hút và van xả: Cô lập bơm khỏi hệ thống để tránh tràn nước.
Xả hết chất lỏng trong bơm: Mở van xả đáy hoặc tháo nút xả để buồng bơm rỗng hoàn toàn.
Chuẩn bị dụng cụ: Cờ lê, tuýp, tua vít, kìm, dụng cụ tháo phớt, giẻ lau sạch.
Chuẩn bị phụ tùng thay thế: Phớt cơ khí mới đúng chủng loại (carbon – gốm, silicon carbide hoặc inox).
Tháo bulông mặt bích nối bơm với đường ống.
Tháo bulông cố định thân bơm và động cơ.
Nhấc cụm thân bơm ra khỏi hệ thống, chú ý giữ trục và cánh bơm không bị va chạm mạnh.
Xác định vị trí phớt cơ khí nằm trên trục bơm, phía sau cánh bơm.
Tháo cánh bơm ra khỏi trục.
Tháo vòng chặn và lấy cụm phớt cơ khí ra ngoài.
Quan sát tình trạng phớt: mòn, xước, nứt hay mất đàn hồi để đánh giá nguyên nhân sự cố.
Dùng giẻ sạch lau trục bơm, hốc lắp phớt và bề mặt tiếp xúc.
Đảm bảo không còn cặn bẩn, gỉ sét hoặc vết xước trên bề mặt.
Nếu trục bơm bị mòn hoặc xước sâu, cần gia công lại hoặc thay trục mới.
Tra một lớp dầu mỏng hoặc nước sạch vào bề mặt trục để dễ lắp.
Lắp bề mặt tĩnh của phớt vào thân bơm.
Lắp bề mặt động vào trục bơm, đảm bảo áp sát đều.
Cố định vòng chặn và kiểm tra độ trượt của phớt, không để nghiêng lệch.
Gắn cánh bơm trở lại trục, siết chặt bulông đúng lực.
Lắp lại toàn bộ thân bơm, bulông mặt bích và khớp nối với động cơ.
Đảm bảo đồng tâm giữa trục bơm và động cơ để tránh rung lắc.
Mồi nước đầy buồng bơm trước khi khởi động.
Khởi động thử bơm trong vài phút, quan sát tại khu vực phớt xem có rò rỉ không.
Kiểm tra nhiệt độ, độ rung và tiếng ồn. Nếu mọi thứ ổn định, bơm sẵn sàng đưa vào vận hành.
Quy trình sửa chữa phớt bơm đường ống trục đứng model ISG80-160, IRG80-160 gồm các bước: chuẩn bị – tháo bơm – tháo phớt cũ – vệ sinh – lắp phớt mới – lắp lại bơm – kiểm tra vận hành. Thực hiện đúng quy trình sẽ giúp bơm vận hành ổn định, ngăn rò rỉ và kéo dài tuổi thọ thiết bị
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80160-cong-suat-75kw.html

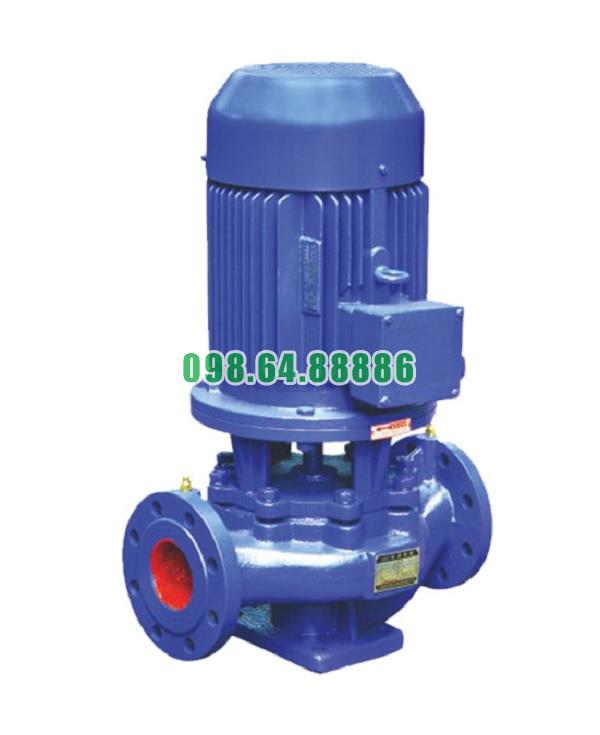

Máy bơm đường ống trục đứng, bơm đồng trục đứng ISG80-160, IRG80-160 7.5kw, 50m3, 13.9m
