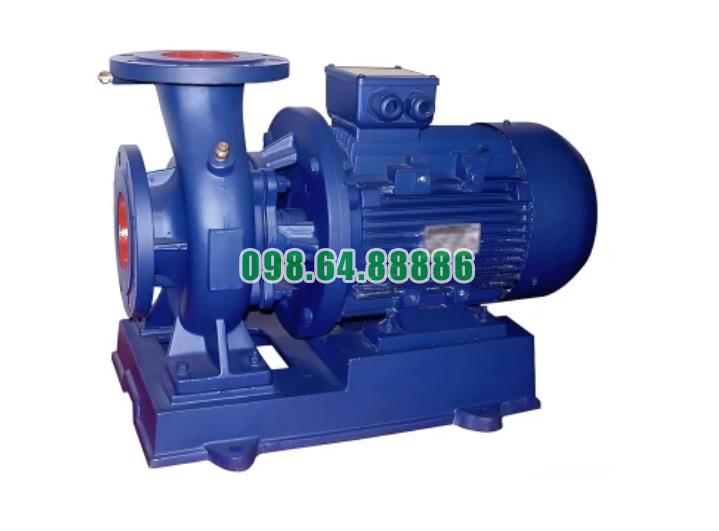

Cấu tạo tối ưu của bơm nước trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s
Bơm nước ly tâm trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s có cấu tạo tối ưu để đảm bảo hiệu suất cao, độ bền và khả năng hoạt động ổn định trong nhiều ứng dụng khác nhau. Dưới đây là mô tả chi tiết về cấu tạo tối ưu của bơm này:
1. Thân Bơm (Casing)
- Chức năng: Thân bơm bảo vệ các bộ phận bên trong và tạo không gian cho dòng chảy của chất lỏng. Thiết kế thân bơm giúp kiểm soát hướng dòng chảy và duy trì áp suất.
- Vật liệu: Thường được làm từ gang, thép không gỉ hoặc hợp kim, đảm bảo khả năng chống ăn mòn và chịu áp lực tốt.
- Thiết kế dạng xoắn ốc (Volute): Thiết kế này giúp chuyển đổi động năng của chất lỏng thành năng lượng áp suất, tối ưu hóa quá trình bơm nước.
2. Cánh Quạt (Impeller)
- Chức năng: Cánh quạt là bộ phận chính tạo ra lực ly tâm, đẩy chất lỏng từ trung tâm ra ngoài.
- Thiết kế tối ưu: Cánh quạt có hình dạng và góc độ được tính toán chính xác để tối đa hóa hiệu suất bơm. Thiết kế này giúp tạo ra dòng chảy mượt mà và giảm thiểu tổn thất năng lượng.
- Vật liệu chế tạo: Thường sử dụng hợp kim chống mài mòn, giúp tăng cường độ bền và khả năng hoạt động trong thời gian dài mà không bị hư hại.
3. Trục Bơm (Shaft)
- Chức năng: Trục bơm kết nối cánh quạt với động cơ, truyền động lực từ động cơ đến cánh quạt.
- Vật liệu: Thường làm từ thép hợp kim hoặc thép không gỉ để đảm bảo độ bền và khả năng chịu lực tốt.
- Thiết kế cân bằng: Trục được thiết kế để giảm thiểu rung động trong quá trình hoạt động, đảm bảo bơm hoạt động êm ái và ổn định.
4. Phốt Cơ Khí (Mechanical Seal)
- Chức năng: Ngăn chặn sự rò rỉ chất lỏng từ thân bơm ra bên ngoài, đảm bảo hoạt động kín và an toàn.
- Vật liệu: Thường được làm từ carbon, ceramic hoặc các vật liệu đặc biệt có khả năng chống mài mòn và chịu nhiệt.
5. Động Cơ (Motor)
- Chức năng: Cung cấp năng lượng cho bơm hoạt động, chuyển đổi năng lượng điện thành năng lượng cơ học để quay trục bơm và cánh quạt.
- Công suất: Thường có công suất khoảng 30 kW đến 37 kW, đủ mạnh để bơm hoạt động ở lưu lượng và áp suất tối ưu.
- Thiết kế hiệu quả: Động cơ được thiết kế để hoạt động liên tục, bền bỉ và tiết kiệm năng lượng.
6. Đế Bơm (Baseplate)
- Chức năng: Giữ cho máy bơm và động cơ được ổn định trong suốt quá trình hoạt động, giảm rung động và tiếng ồn.
- Vật liệu: Đế bơm thường được làm từ thép chịu lực, có khả năng hỗ trợ trọng lượng của bơm và động cơ.
- Thiết kế vững chắc: Đế được thiết kế để dễ dàng lắp đặt và kết nối với hệ thống ống dẫn, giúp tăng cường độ ổn định.
7. Ống Hút và Ống Xả
- Chức năng: Ống hút dùng để dẫn nước vào bơm, trong khi ống xả dẫn nước đã được bơm ra ngoài.
- Vật liệu: Thường được làm từ vật liệu chịu áp lực và ăn mòn, đảm bảo an toàn cho quá trình vận hành.
Bơm nước ly tâm trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s có cấu tạo tối ưu bao gồm thân bơm, cánh quạt, trục bơm, phốt cơ khí, động cơ, đế bơm, và ống hút/ống xả. Các thành phần này được thiết kế và chế tạo để đảm bảo bơm hoạt động hiệu quả, bền bỉ và tiết kiệm năng lượng, đáp ứng tốt nhu cầu trong nhiều ứng dụng công nghiệp và dân dụng
Mẹo sử dụng bơm nước trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s đúng cách
Để sử dụng bơm nước trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s đúng cách và hiệu quả, bạn cần lưu ý một số mẹo quan trọng. Dưới đây là những hướng dẫn và mẹo cụ thể giúp bạn tối ưu hóa hiệu suất hoạt động của bơm:
1. Kiểm tra hệ thống trước khi khởi động
- Đảm bảo nguồn nước mồi: Trước khi khởi động bơm, hãy kiểm tra và đảm bảo rằng buồng bơm đã được mồi đầy nước để tránh hiện tượng chạy khô, điều này có thể gây hư hỏng cho các bộ phận bên trong bơm.
- Kiểm tra kết nối đường ống: Đảm bảo tất cả các đường ống dẫn vào và ra khỏi bơm không bị tắc nghẽn và có đủ độ kín để ngăn ngừa rò rỉ.
2. Khởi động bơm đúng cách
- Khởi động từ từ: Không khởi động bơm ở tốc độ tối đa ngay lập tức. Nên khởi động từ từ để giảm áp lực đột ngột lên bơm và các bộ phận liên quan.
- Theo dõi áp suất và lưu lượng: Trong quá trình khởi động, theo dõi các chỉ số áp suất và lưu lượng để đảm bảo bơm hoạt động trong giới hạn cho phép.
3. Giám sát hoạt động trong quá trình sử dụng
- Theo dõi nhiệt độ và áp suất: Kiểm tra nhiệt độ của động cơ và áp suất của bơm trong suốt quá trình hoạt động. Nếu phát hiện nhiệt độ cao bất thường, cần dừng bơm ngay để kiểm tra.
- Lắng nghe tiếng ồn và rung động: Theo dõi tiếng ồn và rung động của bơm. Nếu có dấu hiệu bất thường, cần kiểm tra ngay để phát hiện sự cố.
4. Thực hiện bảo trì định kỳ
- Bảo trì và vệ sinh thường xuyên: Thực hiện bảo trì định kỳ cho bơm, bao gồm việc làm sạch cánh bơm, kiểm tra và bôi trơn vòng bi, phớt trục.
- Kiểm tra và thay thế bộ phận mòn: Định kỳ kiểm tra và thay thế các bộ phận như phớt trục và vòng bi nếu phát hiện dấu hiệu mòn.
5. Ngăn ngừa hiện tượng chạy khô
- Lắp đặt cảm biến mực nước: Để tránh hiện tượng chạy khô, có thể lắp đặt cảm biến mực nước hoặc công tắc phao để tự động ngắt bơm khi mực nước xuống quá thấp.
- Kiểm tra van một chiều: Đảm bảo van một chiều hoạt động tốt để ngăn nước chảy ngược vào bơm khi dừng hoạt động.
6. Đảm bảo an toàn khi vận hành
- Tuân thủ quy định an toàn: Đảm bảo rằng tất cả các quy định an toàn trong quá trình vận hành bơm được tuân thủ. Sử dụng trang thiết bị bảo hộ cá nhân khi cần thiết.
- Không vận hành bơm quá tải: Đảm bảo bơm không hoạt động vượt quá công suất tối đa để tránh tình trạng quá tải có thể gây hư hỏng cho động cơ và các bộ phận khác.
7. Dừng bơm đúng cách
- Tắt nguồn điện trước khi dừng: Khi dừng bơm, hãy tắt nguồn điện trước để đảm bảo bơm dừng hoàn toàn trước khi thực hiện bất kỳ thao tác bảo trì nào.
- Xả nước trong buồng bơm: Nếu bơm không sử dụng trong thời gian dài, nên xả hết nước khỏi buồng bơm để tránh cặn bẩn hoặc hóa chất ăn mòn các bộ phận bên trong.
8. Theo dõi và ghi chép dữ liệu vận hành
- Ghi chép hoạt động: Theo dõi và ghi chép các chỉ số như áp suất, lưu lượng và nhiệt độ trong quá trình vận hành để phát hiện sớm các dấu hiệu bất thường.
- Phân tích dữ liệu: Sử dụng dữ liệu ghi chép để phân tích hiệu suất bơm và lập kế hoạch bảo trì phù hợp.
9. Đào tạo nhân viên sử dụng
- Đảm bảo nhân viên hiểu biết: Đào tạo cho nhân viên vận hành về cách sử dụng, bảo trì bơm và các quy trình an toàn liên quan đến bơm để đảm bảo an toàn và hiệu quả trong vận hành.
10. Liên hệ với nhà cung cấp khi cần thiết
- Tư vấn kỹ thuật: Nếu có vấn đề kỹ thuật hoặc cần hỗ trợ, hãy liên hệ với nhà cung cấp hoặc dịch vụ kỹ thuật để được tư vấn và hỗ trợ kịp thời.
Việc sử dụng bơm nước ly tâm trục ngang SLW65-ISW65-315-I với lưu lượng 18.1 L/s đúng cách không chỉ giúp nâng cao hiệu suất bơm mà còn kéo dài tuổi thọ thiết bị. Bằng cách tuân thủ các mẹo trên, bạn sẽ đảm bảo bơm hoạt động ổn định, an toàn và hiệu quả trong suốt quá trình sử dụngĐiều kiện làm việc bơm nước trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998
Bảng thông số kỹ thuật bơm nước trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s

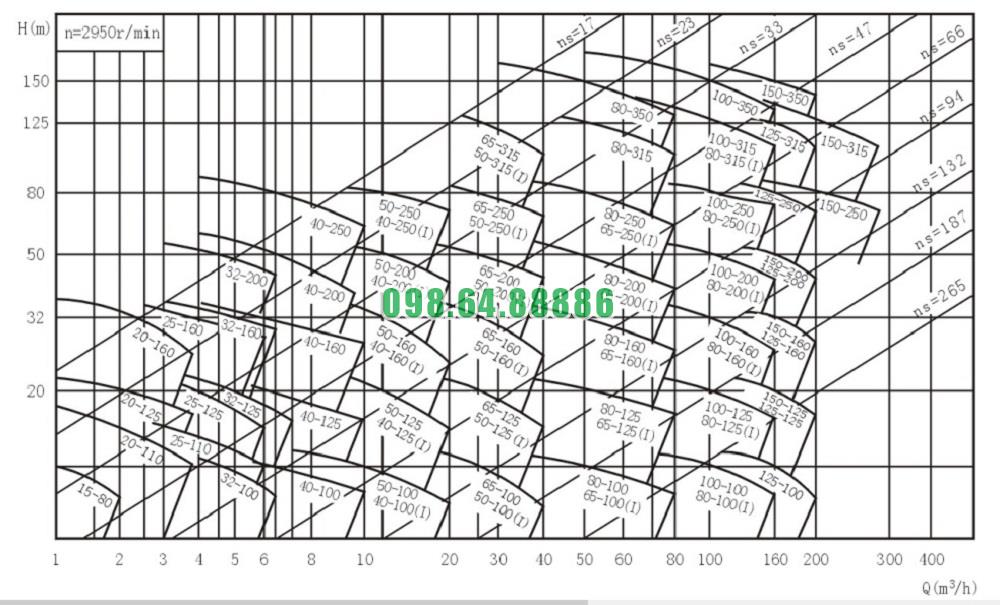

Đường cong hiệu suất bơm nước trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s

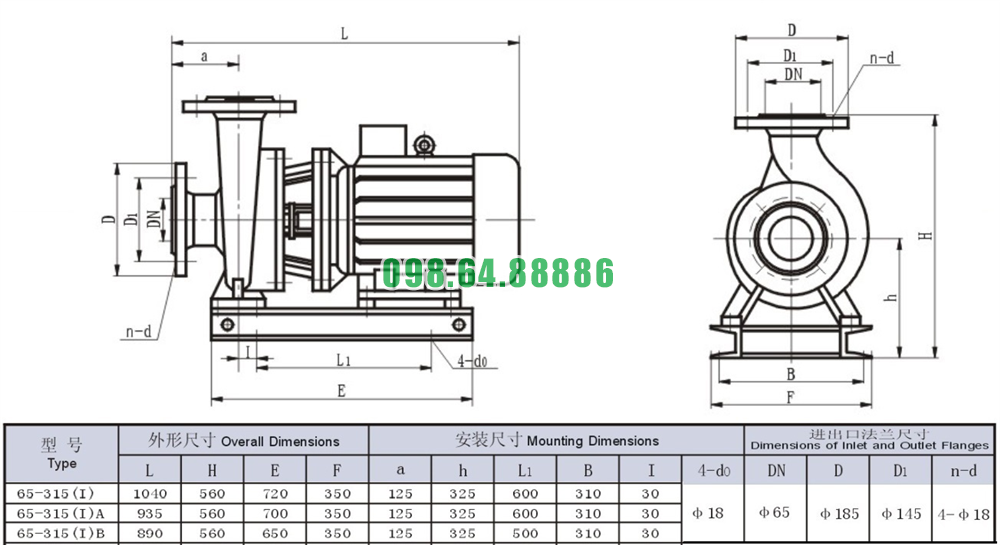

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW65-ISW65-315-I lưu lượng 18.1 L/s
