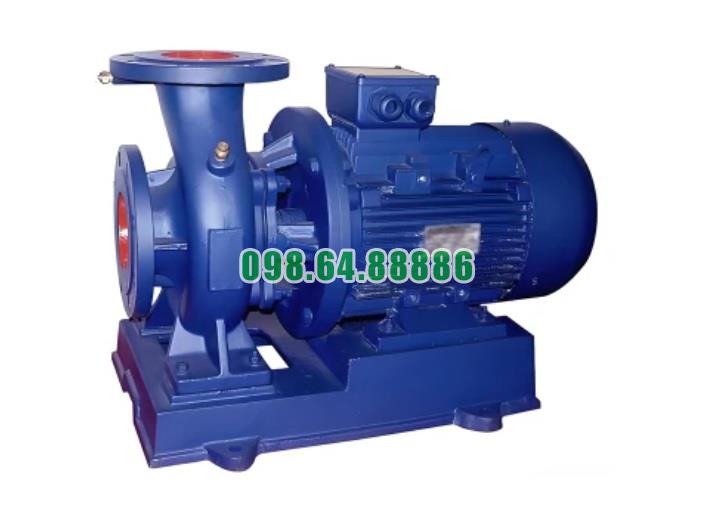

Đại lý bơm nước trục ngang model SLW100, máy bơm ISW100-200-I hiệu suất max 192 m3/h

Điểm nổi bật của bơm nước trục ngang model SLW100-ISW100-200-I hiệu suất max 192 m3/h

1. Hiệu suất vượt trội:

• Lưu lượng lớn: Với lưu lượng tối đa 192 m³/h (53.3 L/s), bơm có khả năng vận chuyển nước trong các hệ thống yêu cầu công suất lớn như công nghiệp, nông nghiệp, và dân dụng.
• Cột áp cao: Đẩy cao tới 54m, phù hợp với các ứng dụng cần bơm nước lên các độ cao lớn hoặc khoảng cách xa.
• Động cơ mạnh mẽ: Công suất 37 kW đảm bảo khả năng vận hành ổn định, đáp ứng được nhu cầu hoạt động liên tục trong thời gian dài.

2. Vật liệu chất lượng cao:

• Thép không gỉ IHWB:
  • Chống ăn mòn hiệu quả, đặc biệt trong môi trường nước có hóa chất nhẹ hoặc nước mặn.
  • Tăng độ bền, giảm chi phí bảo trì.
• Trục bơm và cánh bơm cao cấp:
  • Cánh bơm được cân bằng động chính xác, giảm rung lắc và tiếng ồn khi hoạt động.
  • Trục bơm làm từ vật liệu chịu lực tốt, hạn chế hao mòn và hỏng hóc.

3. Thiết kế tối ưu và hiện đại:

• Cấu trúc đơn giản hóa:
  • Dễ dàng lắp đặt và bảo trì, giảm thời gian ngừng hoạt động.
  • Thiết kế gọn nhẹ, phù hợp với nhiều không gian lắp đặt.
• Đế bơm vững chắc: Hạn chế rung động, tăng độ ổn định khi vận hành.
• Hệ thống làm kín: Phớt cơ khí chất lượng cao giúp ngăn rò rỉ nước, bảo vệ động cơ và đảm bảo hiệu suất bơm.

4. Động cơ đạt chuẩn IP54:

• Chống bụi và nước: Động cơ được bảo vệ khỏi các yếu tố môi trường khắc nghiệt, đảm bảo độ bền và hiệu suất dài lâu.
• Phù hợp với môi trường ngoài trời: Hoạt động hiệu quả trong các điều kiện khắc nghiệt, từ nhiệt độ cao đến độ ẩm lớn.

5. Khả năng linh hoạt và ứng dụng rộng rãi:

• Hút sâu 4.0m: Đảm bảo hiệu suất tốt ngay cả khi nguồn nước nằm sâu dưới mặt đất.
• Ứng dụng đa dạng: Phù hợp cho nhiều mục đích sử dụng:
  • Cấp nước cho đô thị, công trình xây dựng, và tòa nhà cao tầng.
  • Tưới tiêu trong nông nghiệp.
  • Hệ thống làm mát công nghiệp.
  • Xử lý nước thải và cấp nước trong các nhà máy sản xuất.
  • Hệ thống chữa cháy với lưu lượng lớn.

6. Hiệu quả năng lượng:

• Tiêu thụ năng lượng tối ưu: Thiết kế tối ưu hóa để đạt hiệu suất cao với mức tiêu thụ năng lượng thấp.
• Giảm chi phí vận hành: Nhờ độ bền cao và hiệu suất ổn định, giảm chi phí bảo trì và sửa chữa.

7. An toàn và độ tin cậy cao:

• Phớt cơ khí chất lượng: Giảm thiểu nguy cơ rò rỉ nước, bảo vệ động cơ và hệ thống.
• Hoạt động ổn định: Hệ thống cánh bơm và trục bơm được thiết kế để vận hành liên tục mà không gây hư hỏng.

8. Tính năng nổi bật về thiết kế:

• Thiết kế thân bơm dạng xoắn ốc: Tăng hiệu suất bơm bằng cách giảm tổn thất áp lực và đảm bảo dòng chảy ổn định.
• Khả năng chống rung: Giảm thiểu tiếng ồn và tăng tuổi thọ cho bơm cũng như hệ thống.

9. Hỗ trợ vận hành dài hạn:

• Bảo trì dễ dàng: Cấu trúc đơn giản giúp thay thế linh kiện nhanh chóng và thuận tiện.
• Độ bền cao: Chịu được tải trọng lớn và môi trường làm việc khắc nghiệt, đảm bảo tuổi thọ lâu dài.

Bơm nước trục ngang SLW100-ISW100-200-I nổi bật với khả năng vận hành hiệu quả, bền bỉ và đa năng, đáp ứng tốt các yêu cầu vận chuyển nước với lưu lượng lớn và áp suất cao. Với thiết kế hiện đại và vật liệu cao cấp, đây là giải pháp tối ưu cho các ứng dụng công nghiệp, nông nghiệp, và dân dụng, đặc biệt ở các hệ thống cần hoạt động liên tục và ổn định

Khuyến cáo lắp đặt bơm nước trục ngang model SLW100-ISW100-200-I hiệu suất max 192 m3/h

Để đảm bảo máy bơm nước ly tâm trục ngang SLW100-ISW100-200-I hoạt động tối ưu, an toàn và bền bỉ, cần tuân thủ các khuyến cáo lắp đặt dưới đây:

1. Chuẩn bị trước khi lắp đặt

• Vị trí lắp đặt:

  • Chọn nơi khô ráo, thoáng mát, không bị ngập nước.
  • Đảm bảo vị trí gần nguồn nước và hệ thống cấp/xả để giảm tổn thất áp suất.
  • Mặt nền lắp đặt phải bằng phẳng, chắc chắn để giảm rung lắc khi bơm hoạt động.

• Kiểm tra bơm:

  • Đảm bảo máy bơm và động cơ không bị hư hỏng, móp méo trong quá trình vận chuyển.
  • Kiểm tra thông số kỹ thuật trên máy bơm để đảm bảo phù hợp với yêu cầu vận hành.

2. Lắp đặt đường ống hút

• Kích thước đường ống:

  • Đường kính ống hút phải bằng hoặc lớn hơn đường kính đầu hút của máy bơm để tránh hiện tượng sụt áp.

• Chiều dài và độ dốc:

  • Giảm tối đa chiều dài đường ống hút để hạn chế tổn thất áp suất.
  • Đường ống hút cần có độ dốc nghiêng lên về phía máy bơm, tránh các điểm khí tụ.

• Van và lưới lọc:

  • Lắp van một chiều và lưới lọc ở đầu ống hút để ngăn cặn bẩn và bảo vệ cánh bơm.
  • Đảm bảo lưới lọc không bị tắc nghẽn để duy trì lưu lượng nước ổn định.

• Kiểm tra kín khí:

  • Đường ống hút phải được lắp kín tuyệt đối để ngăn không khí xâm nhập, tránh hiện tượng "air lock" (khóa khí).

3. Lắp đặt đường ống xả

• Kích thước đường ống:

  • Đường ống xả phải có đường kính phù hợp với lưu lượng tối đa (192 m³/h) để đảm bảo áp suất đầu ra không bị ảnh hưởng.

• Van điều chỉnh:

  • Lắp van điều tiết (van bướm hoặc van bi) trên đường ống xả để điều chỉnh lưu lượng và áp suất theo nhu cầu.
  • Không đóng hoàn toàn van xả trong khi bơm hoạt động để tránh quá tải cho máy bơm.

• Hệ thống hỗ trợ áp suất:

  • Nếu cần thiết, lắp đặt bình tích áp để ổn định áp suất trong hệ thống.

4. Lắp đặt máy bơm

• Cố định máy bơm:

  • Lắp đặt máy bơm trên bệ bê tông hoặc khung kim loại chắc chắn, có đệm cao su giảm rung lắc.
  • Đảm bảo bơm và động cơ được lắp đồng trục để tránh hỏng bạc đạn hoặc trục bơm.

• Căn chỉnh trục:

  • Kiểm tra và căn chỉnh trục bơm và động cơ một cách chính xác bằng dụng cụ căn chỉnh chuyên dụng.

• Hệ thống bảo vệ:

  • Lắp đặt che chắn để bảo vệ bơm khỏi bụi, nước, hoặc các vật lạ có thể xâm nhập.
  • Đảm bảo động cơ IP54 được lắp đặt ở nơi thoáng gió để tránh quá nhiệt.

5. Nguồn điện và hệ thống điều khiển

• Kết nối điện:

  • Sử dụng nguồn điện 3 pha (380V) phù hợp với công suất động cơ 37 kW.
  • Dùng dây cáp điện có tiết diện phù hợp để tránh hiện tượng sụt áp.

• Tủ điều khiển:

  • Trang bị tủ điều khiển với rơ le bảo vệ quá tải, mất pha và bảo vệ nhiệt để đảm bảo an toàn cho động cơ.

• Nối đất:

  • Đảm bảo máy bơm và động cơ được nối đất đúng kỹ thuật để tránh rủi ro điện giật.

6. Kiểm tra và chạy thử

• Mồi nước:

  • Mồi đầy nước trong buồng bơm trước khi khởi động để tránh tình trạng chạy khô gây hỏng phớt cơ khí.

• Kiểm tra thông số:

  • Kiểm tra áp suất, lưu lượng, và độ hút để đảm bảo bơm hoạt động trong thông số thiết kế.

• Chạy thử tải:

  • Chạy thử bơm với lưu lượng thấp trước khi vận hành ở hiệu suất tối đa.

7. Bảo trì định kỳ sau lắp đặt

• Vệ sinh định kỳ:

  • Làm sạch lưới lọc, đường ống hút và xả để đảm bảo không bị cặn bẩn tích tụ.

• Kiểm tra linh kiện:

  • Kiểm tra phớt cơ khí, cánh bơm và bạc đạn để thay thế khi cần.

• Bôi trơn:

  • Bôi trơn ổ bi định kỳ (nếu ổ bi yêu cầu bôi trơn).

8. Các lưu ý đặc biệt

• Hạn chế chạy khô:
  • Không vận hành máy bơm khi không có nước hoặc khi van xả bị đóng hoàn toàn.
• Phù hợp với chất lỏng bơm:
  • Đảm bảo chất lỏng không chứa nhiều cặn bẩn hoặc hóa chất ăn mòn không phù hợp với thép không gỉ IHWB.

Việc lắp đặt đúng kỹ thuật và tuân thủ các khuyến cáo trên giúp máy bơm SLW100-ISW100-200-I hoạt động ổn định, đạt hiệu suất cao và kéo dài tuổi thọ. Nếu cần hỗ trợ chi tiết hơn, bạn nên tham khảo ý kiến từ nhà sản xuất hoặc các chuyên gia kỹ thuật

Điều kiện làm việc bơm nước trục ngang model SLW100-ISW100-200-I hiệu suất max 192 m3/h

1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h

2. Đầu nâng: <130m

3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C

4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%

5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.

6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.

7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

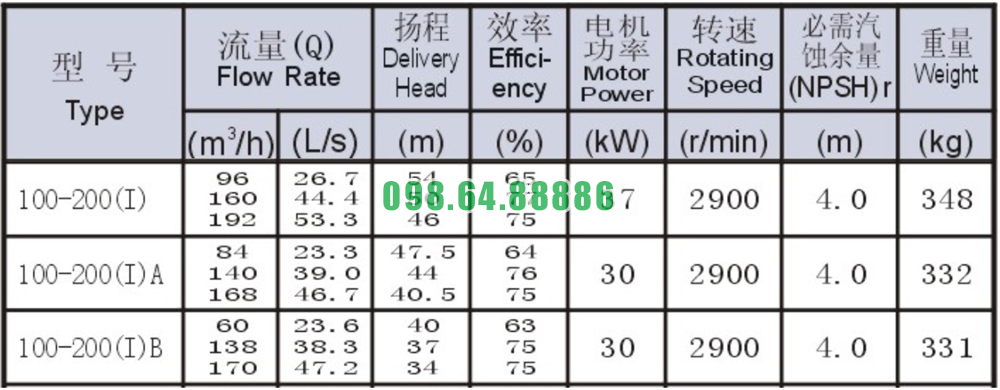

Bảng thông số kỹ thuật bơm nước trục ngang model SLW100-ISW100-200-I hiệu suất max 192 m3/h

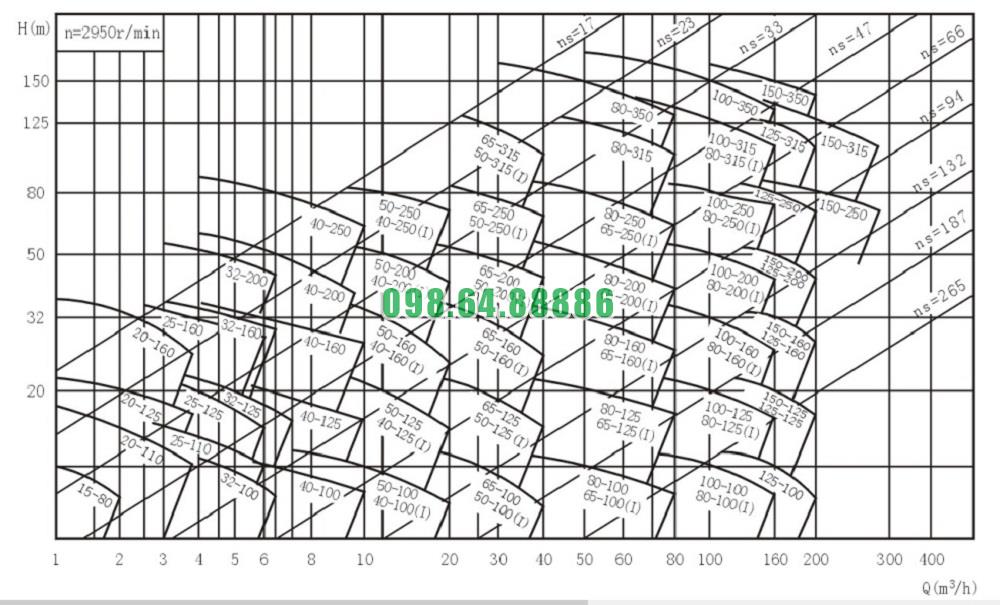

Đường cong hiệu suất bơm nước trục ngang model SLW100-ISW100-200-I hiệu suất max 192 m3/h

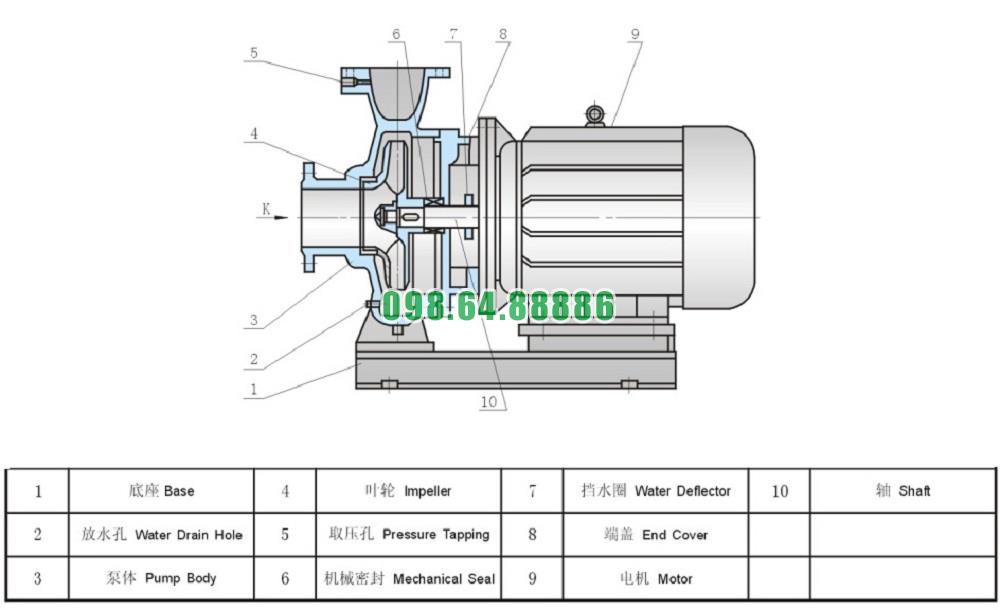

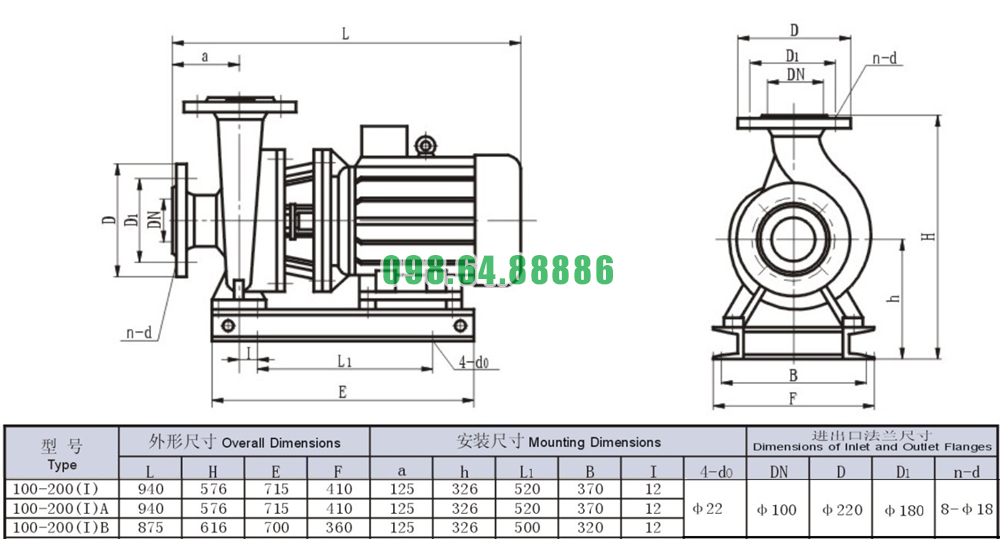

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW100-ISW100-200-I hiệu suất max 192 m3/h
