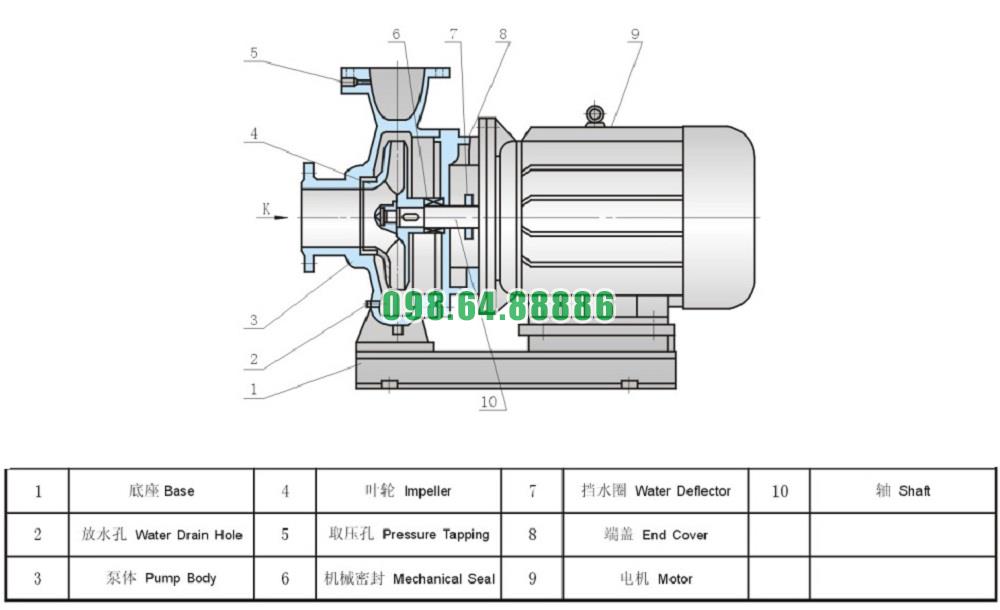

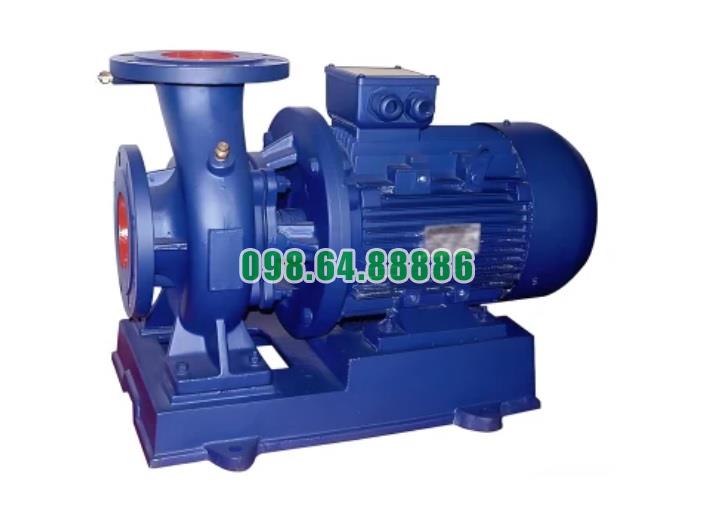

Bơm li tâm trục ngang mode SLW100-ISW100-125-I gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm ly tâm trục ngang SLW100-ISW100-125-I bao gồm các bộ phận chính sau:
1. Thân máy (Pump Casing):
- Chức năng: Thân bơm chịu trách nhiệm chứa và bảo vệ các bộ phận bên trong của bơm, đồng thời dẫn hướng chất lỏng vào và ra khỏi bơm. Thân bơm được thiết kế để chịu được áp suất cao và tác động của môi trường xung quanh.
- Vật liệu: Thường được làm từ gang hoặc thép không gỉ, giúp bền bỉ và chống ăn mòn, đặc biệt trong các ứng dụng xử lý nước hoặc chất lỏng có tính ăn mòn.
2. Cánh quạt (Impeller):
- Chức năng: Cánh quạt tạo ra lực ly tâm, chuyển đổi năng lượng cơ học từ động cơ thành năng lượng của dòng chảy chất lỏng. Đây là bộ phận quan trọng nhất trong việc bơm chất lỏng ra ngoài.
- Vật liệu: Cánh quạt thường được làm từ các vật liệu có độ bền cao và khả năng chịu mài mòn như gang hoặc thép không gỉ, tùy thuộc vào loại chất lỏng được bơm.
- Thiết kế: Được thiết kế để tối ưu hóa lưu lượng và áp suất, giúp giảm ma sát và tăng hiệu quả bơm.
3. Vỏ bơm (Pump Housing):
- Chức năng: Vỏ bơm bảo vệ các bộ phận bên trong, đồng thời giúp giảm tiếng ồn và rung động khi bơm hoạt động. Vỏ bơm có thể được thiết kế để có độ kín khít cao, hạn chế tình trạng rò rỉ chất lỏng.
- Vật liệu: Thường làm từ gang hoặc thép không gỉ, giúp tăng độ bền và khả năng chống ăn mòn.
4. Phốt cơ khí (Mechanical Seal):
- Chức năng: Phốt cơ khí có nhiệm vụ ngăn không cho chất lỏng rò rỉ ra ngoài từ các bộ phận quay, đồng thời ngăn bụi bẩn hoặc các chất lạ xâm nhập vào bên trong bơm, bảo vệ các bộ phận quay và duy trì hiệu suất làm việc.
- Vật liệu: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn và chịu nhiệt như carbon, ceramic, hoặc graphite.
5. Trục bơm (Pump Shaft):
- Chức năng: Trục bơm nối động cơ với cánh quạt, truyền động quay từ động cơ đến cánh quạt để tạo ra lực ly tâm. Trục phải chịu tải trọng lớn và ma sát trong suốt quá trình hoạt động của bơm.
- Vật liệu: Trục bơm được làm từ thép không gỉ hoặc thép hợp kim để đảm bảo độ bền cao, khả năng chịu tải và chống ăn mòn.
6. Động cơ (Motor):
- Chức năng: Động cơ cung cấp năng lượng cho bơm, giúp cánh quạt quay và tạo ra lực ly tâm để đẩy chất lỏng.
- Đặc điểm: Động cơ thường là động cơ không đồng bộ ba pha, có công suất phù hợp với yêu cầu của bơm, chẳng hạn như công suất 15 kW đối với model SLW100-ISW100-125-I.
7. Đế bơm (Base Plate):
- Chức năng: Đế bơm giữ cho toàn bộ hệ thống bơm ổn định và vững chắc trong suốt quá trình vận hành. Đế giúp giảm rung động và bảo vệ các bộ phận của bơm.
- Vật liệu: Đế bơm được làm từ thép chất lượng cao để đảm bảo độ cứng vững và khả năng chịu lực tốt.
8. Van xả và van hút (Suction and Discharge Valves):
- Chức năng: Van xả giúp điều chỉnh lưu lượng nước ra khỏi bơm, trong khi van hút giúp điều chỉnh lưu lượng nước vào bơm.
- Vật liệu: Thường được làm từ thép không gỉ hoặc gang để đảm bảo độ bền và khả năng chống ăn mòn.
9. Khớp nối (Coupling):
- Chức năng: Khớp nối nối động cơ với trục bơm, truyền động từ động cơ đến trục và cánh quạt, giúp bơm hoạt động hiệu quả.
- Vật liệu: Khớp nối có thể được làm từ thép hoặc nhôm, tùy vào yêu cầu kỹ thuật.
10. Chân đế (Base Feet):
- Chức năng: Chân đế giúp cố định bơm và động cơ lên mặt nền hoặc cấu trúc hỗ trợ, giảm thiểu rung động và tăng độ ổn định cho hệ thống.
- Vật liệu: Chân đế thường được làm từ thép chất lượng cao.
Bơm ly tâm trục ngang SLW100-ISW100-125-I bao gồm các bộ phận chính như: thân máy, cánh quạt, vỏ bơm, phốt cơ khí, trục bơm, động cơ, đế bơm, van xả và hút, khớp nối và chân đế. Tất cả các bộ phận này phối hợp với nhau để tạo ra một hệ thống bơm hiệu quả, ổn định và bền bỉ, có thể đáp ứng tốt các yêu cầu kỹ thuật trong nhiều ứng dụng khác nhau, từ cấp thoát nước đến các ngành công nghiệp và xử lý chất lỏn
Bơm li tâm trục ngang mode SLW100-ISW100-125-I ứng dụng trong công nghiệp hóa chất, luyện kim, điện, sản xuất giấy
Bơm li tâm trục ngang SLW100-ISW100-125-I có nhiều ứng dụng quan trọng trong các ngành công nghiệp hóa chất, luyện kim, điện, và sản xuất giấy nhờ vào tính năng vượt trội về hiệu suất, độ bền, và khả năng vận hành ổn định trong điều kiện khắc nghiệt. Dưới đây là một số ứng dụng cụ thể trong các ngành này:
1. Ứng dụng trong công nghiệp hóa chất
- Vận chuyển hóa chất ăn mòn: Trong ngành hóa chất, bơm SLW100-ISW100-125-I có thể được sử dụng để vận chuyển các loại hóa chất có tính ăn mòn, dung môi, axit, kiềm, và các chất lỏng nguy hiểm khác. Nhờ vào chất liệu chống ăn mòn như thép không gỉ hoặc hợp kim chuyên dụng, bơm này có thể đảm bảo an toàn và hiệu quả trong quá trình vận chuyển các chất hóa học.
- Hệ thống xử lý nước thải hóa chất: Các nhà máy hóa chất thường có hệ thống xử lý nước thải cần sử dụng bơm để chuyển chất lỏng chứa các hợp chất hóa học độc hại. Bơm này có thể được ứng dụng trong các hệ thống xử lý nước thải để đẩy các chất lỏng thải qua các bộ lọc hoặc hệ thống tái chế, đảm bảo quá trình xử lý diễn ra hiệu quả.
- Điều hòa chất lỏng trong quy trình sản xuất: Trong các nhà máy hóa chất, bơm này cũng có thể được sử dụng trong các quy trình sản xuất yêu cầu điều hòa chất lỏng, như pha trộn hóa chất, khuấy trộn, hoặc vận chuyển nguyên liệu giữa các bể chứa.
2. Ứng dụng trong công nghiệp luyện kim
- Vận chuyển chất lỏng có độ nhớt cao: Trong ngành luyện kim, các quy trình như làm mát, cấp nước cho lò luyện kim hoặc hệ thống quạt làm mát thường yêu cầu bơm các chất lỏng có độ nhớt cao hoặc chứa tạp chất. Bơm li tâm SLW100-ISW100-125-I có thể vận chuyển các chất lỏng này mà không gặp phải vấn đề tắc nghẽn, giúp duy trì sự ổn định trong các hệ thống sản xuất.
- Cung cấp nước cho các hệ thống làm mát: Các lò luyện kim và thiết bị luyện kim cần một lượng nước lớn để làm mát. Bơm này có thể vận chuyển nước đến các hệ thống làm mát, giúp bảo vệ các thiết bị khỏi bị quá nhiệt và duy trì hiệu suất hoạt động liên tục của nhà máy.
- Hệ thống cấp nước cho các quy trình luyện kim: Trong các quy trình luyện kim như tạo thép hoặc sản xuất kim loại, bơm này có thể cung cấp nước hoặc các dung dịch khác cần thiết cho các phản ứng hóa học hoặc quá trình nấu chảy, giúp duy trì áp suất và lưu lượng ổn định trong hệ thống.
3. Ứng dụng trong ngành điện
- Hệ thống làm mát trong nhà máy điện: Các nhà máy điện, đặc biệt là nhà máy điện nhiệt điện, yêu cầu hệ thống làm mát hiệu quả để bảo vệ các thiết bị điện và máy móc khỏi quá nhiệt. Bơm SLW100-ISW100-125-I có thể được sử dụng trong các hệ thống làm mát như tháp giải nhiệt, bơm nước từ nguồn cung cấp đến các hệ thống làm mát giúp giảm nhiệt độ của thiết bị điện.
- Cung cấp nước cho nồi hơi: Trong các nhà máy điện, bơm này có thể cung cấp nước cho nồi hơi hoặc các hệ thống nhiệt, nơi nước cần được làm nóng để sản xuất hơi nước phục vụ cho quá trình phát điện. Bơm cũng có thể vận chuyển nước để tái chế hoặc bổ sung nước cho các hệ thống tuần hoàn nhiệt.
4. Ứng dụng trong sản xuất giấy
- Cung cấp nước trong quy trình sản xuất giấy: Ngành sản xuất giấy cần một lượng lớn nước trong quá trình tạo bột giấy, xeo giấy, và làm khô giấy. Bơm SLW100-ISW100-125-I có thể cung cấp nước cho các máy móc trong dây chuyền sản xuất giấy, giúp duy trì các quá trình sản xuất mà không gặp phải sự cố về lưu lượng hoặc áp suất.
- Vận chuyển chất lỏng trong quy trình tẩy trắng: Trong quá trình sản xuất giấy, các chất lỏng được sử dụng để tẩy trắng bột giấy cũng cần được bơm qua các bể chứa và thiết bị khác. Bơm SLW100-ISW100-125-I có thể đảm bảo vận chuyển các chất lỏng này một cách an toàn và hiệu quả, bảo vệ chất lượng sản phẩm cuối cùng.
- Xử lý nước thải sản xuất giấy: Ngành sản xuất giấy thường xuyên sinh ra lượng lớn nước thải chứa các hợp chất hữu cơ và hóa chất. Bơm này có thể được sử dụng trong hệ thống xử lý nước thải, giúp vận chuyển nước thải qua các bộ lọc và hệ thống tái chế.
Ưu điểm chung của bơm SLW100-ISW100-125-I trong các ngành này:
- Chịu được các điều kiện khắc nghiệt: Bơm được chế tạo từ vật liệu chống ăn mòn và mài mòn, rất phù hợp cho các ứng dụng trong môi trường làm việc với các chất lỏng có tính ăn mòn hoặc độ nhớt cao.
- Hiệu suất cao và tiết kiệm năng lượng: Với thiết kế li tâm và khả năng duy trì hiệu suất ổn định, bơm giúp tiết kiệm năng lượng và giảm chi phí vận hành trong các ngành công nghiệp yêu cầu sự liên tục và ổn định.
- Độ bền lâu dài: Các bộ phận của bơm được thiết kế chắc chắn, có thể chịu được các tác động cơ học và hóa học trong môi trường công nghiệp, giúp kéo dài tuổi thọ và giảm thiểu chi phí bảo trì.
- Ứng dụng đa dạng: Bơm SLW100-ISW100-125-I có thể được sử dụng trong nhiều ứng dụng khác nhau, từ vận chuyển chất lỏng trong các quy trình sản xuất cho đến xử lý nước thải và hệ thống làm mát.
Bơm li tâm trục ngang SLW100-ISW100-125-I là một giải pháp hiệu quả và đáng tin cậy trong các ngành hóa chất, luyện kim, điện và sản xuất giấy nhờ vào khả năng chịu ăn mòn, hiệu suất ổn định, và tính linh hoạt trong ứng dụng. Bơm này giúp vận chuyển các chất lỏng có tính chất đặc biệt, cung cấp nước cho các quy trình sản xuất và xử lý nước thải trong các nhà máy công nghiệp, đảm bảo các quy trình sản xuất diễn ra một cách suôn sẻ và hiệu quả
Điều kiện làm việc bơm li tâm trục ngang mode SLW100-ISW100-125-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

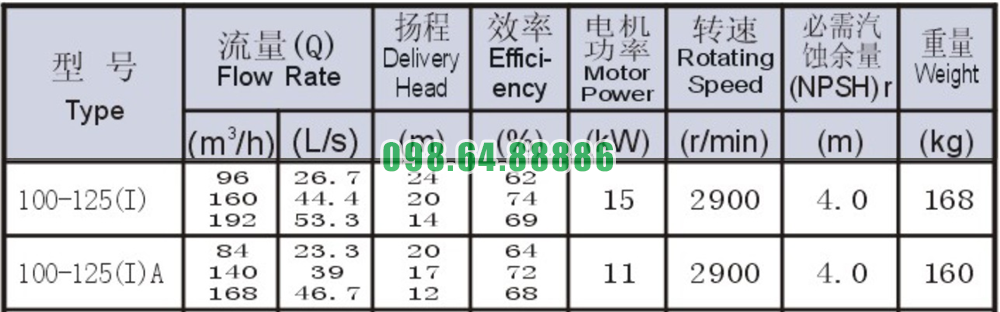

Bảng thông số kỹ thuật bơm li tâm trục ngang mode SLW100-ISW100-125-I

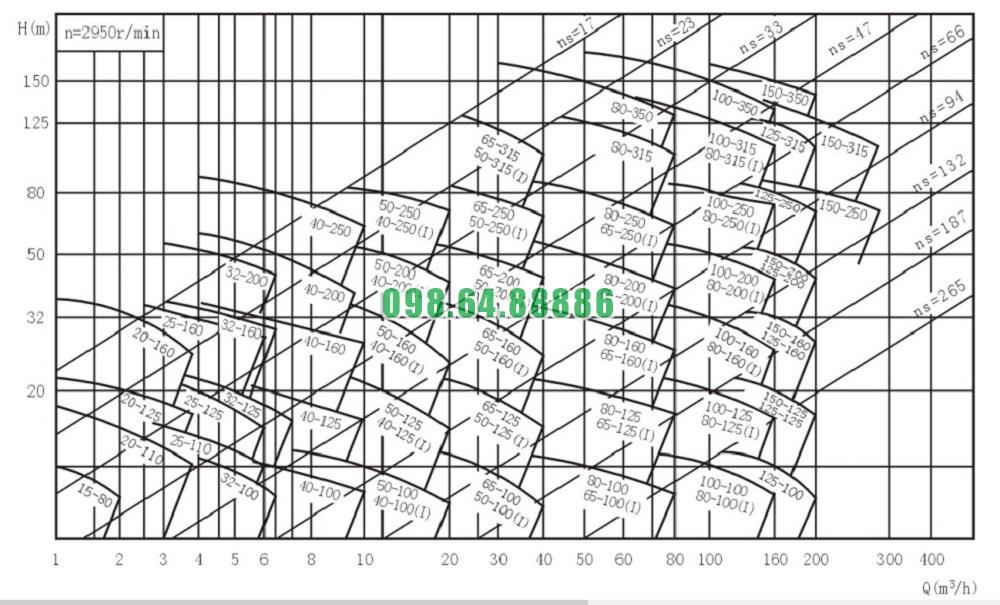

Đường cong hiệu suất bơm li tâm trục ngang mode SLW100-ISW100-125-I

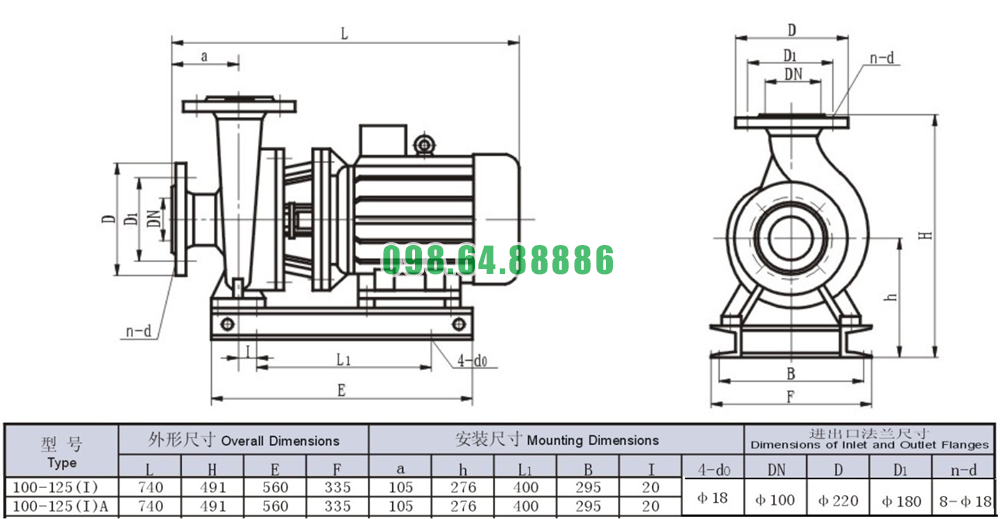

Bản vẽ cấu tạo và kích thước bơm li tâm trục ngang mode SLW100-ISW100-125-I
