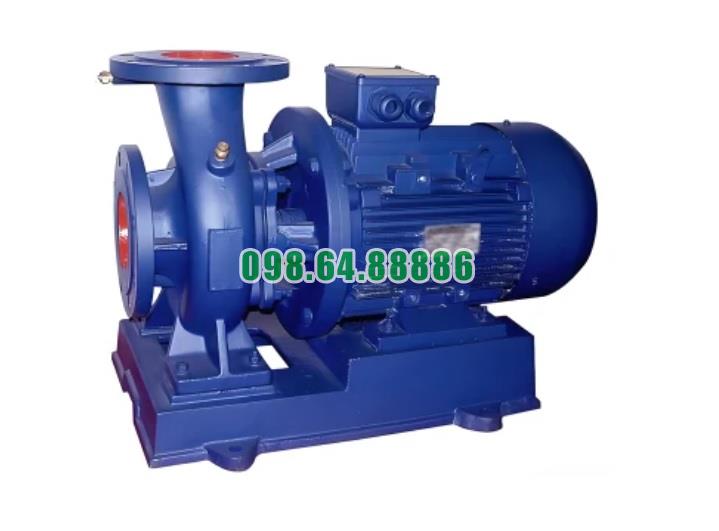

Bơm nước li tâm trục ngang đẩy cao 82m mã SLW-ISW50-250

Tải báo giá
• Mã SP
: SLW-ISW50-250
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 8.8 - 16.3 m3/h hoặc 2.44 - 4.53 L/s, đẩy cao từ 77.5 - 82m, năng xuất 29 - 40%, động cơ 11 kw, tốc độ quay 2900 r/min, độ hút sâu 2.3m, khối lượng 163 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc hút xả bơm nước li tâm trục ngang đẩy cao 82m mã SLW-ISW50-250

Bơm nước ly tâm trục ngang SLW-ISW50-250, với khả năng đẩy cao lên đến 82m, hoạt động dựa trên nguyên tắc hút và xả thông qua lực ly tâm. Dưới đây là mô tả chi tiết về nguyên tắc hút xả của bơm này:

1. Nguyên lý lực ly tâm

  • Lực ly tâm: Khi động cơ quay, trục bơm và cánh bơm cũng quay theo. Cánh bơm quay tạo ra lực ly tâm, đẩy nước từ trung tâm cánh bơm ra mép ngoài.
  • Chênh lệch áp suất: Lực ly tâm tạo ra sự chênh lệch áp suất giữa trung tâm và mép ngoài của cánh bơm, làm nước bị hút vào từ phía trung tâm và đẩy ra ngoài với áp lực cao.

2. Quá trình hút nước

  • Cửa hút (Suction Inlet): Nước từ nguồn (bể chứa, sông, giếng,...) được hút vào bơm qua cửa hút. Đường ống hút thường được thiết kế để giảm thiểu tổn thất áp lực và đảm bảo dòng chảy ổn định.
  • Áp suất thấp tại trung tâm cánh bơm: Khi cánh bơm quay, một vùng áp suất thấp được tạo ra tại trung tâm của cánh bơm, làm nước từ nguồn bị hút vào.

3. Quá trình xả nước

  • Cánh bơm quay: Khi nước bị hút vào và đi qua cánh bơm, nó bị đẩy ra ngoài bởi lực ly tâm. Nước di chuyển từ trung tâm cánh bơm ra phía mép ngoài với tốc độ cao.
  • Cửa xả (Discharge Outlet): Nước sau khi bị đẩy ra khỏi cánh bơm sẽ di chuyển vào vỏ bơm và sau đó thoát ra ngoài qua cửa xả. Áp lực cao tại cửa xả cho phép nước được đẩy lên độ cao 82m.

4. Thiết kế và điều chỉnh

  • Cánh bơm hiệu suất cao: Cánh bơm được thiết kế với hình dạng tối ưu để tăng hiệu suất hút và xả, giảm thiểu tổn thất năng lượng và đảm bảo áp lực cao.
  • Vỏ bơm và ống xả: Vỏ bơm và ống xả được thiết kế để tối ưu hóa dòng chảy, đảm bảo nước được đẩy ra ngoài một cách hiệu quả và giảm thiểu mất áp lực trong quá trình xả.

5. Điều khiển và bảo vệ

  • Van điều chỉnh: Van điều chỉnh có thể được sử dụng tại cửa hút và cửa xả để kiểm soát lưu lượng và áp lực nước. Điều này giúp điều chỉnh hoạt động của bơm theo nhu cầu thực tế.
  • Cảm biến áp suất: Cảm biến áp suất được sử dụng để giám sát áp lực nước trong hệ thống. Nếu áp lực vượt quá hoặc giảm xuống dưới mức cài đặt, bơm sẽ tự động điều chỉnh hoạt động hoặc dừng lại để bảo vệ hệ thống.

6. Hiệu suất và tiết kiệm năng lượng

  • Biến tần (VFD): Sử dụng biến tần để điều chỉnh tốc độ động cơ, từ đó kiểm soát lưu lượng và áp lực nước. Biến tần giúp tối ưu hóa hiệu suất bơm và tiết kiệm năng lượng.
  • Động cơ hiệu suất cao: Động cơ 11 kW của bơm cung cấp năng lượng mạnh mẽ và hiệu quả, đảm bảo bơm hoạt động ổn định và tiết kiệm năng lượng.

Bơm nước ly tâm trục ngang SLW-ISW50-250 với khả năng đẩy cao 82m hoạt động dựa trên nguyên tắc hút và xả thông qua lực ly tâm. Quá trình hút nước được thực hiện nhờ sự chênh lệch áp suất tạo ra bởi cánh bơm, và quá trình xả nước được thực hiện nhờ lực ly tâm đẩy nước ra khỏi cánh bơm với áp lực cao. Thiết kế tối ưu của cánh bơm, vỏ bơm và các hệ thống điều khiển và bảo vệ giúp bơm hoạt động hiệu quả, ổn định và tiết kiệm năng lượng. Việc hiểu rõ nguyên tắc hút xả này giúp người sử dụng khai thác tối đa hiệu quả của bơm trong các ứng dụng cụ thể.

Dấu hiệu bơm nước li tâm trục ngang đẩy cao 82m mã SLW-ISW50-250 cần bảo dưỡng

Việc nhận biết sớm các dấu hiệu cần bảo dưỡng của bơm nước ly tâm trục ngang mã SLW-ISW50-250 sẽ giúp ngăn ngừa hư hỏng nghiêm trọng và đảm bảo bơm hoạt động hiệu quả, bền bỉ. Dưới đây là các dấu hiệu chi tiết cho thấy bơm cần được bảo dưỡng:

1. Giảm Hiệu Suất Hoạt Động

  • Giảm Lưu Lượng và Áp Suất: Nếu lưu lượng nước bơm ra giảm hoặc áp suất không đạt mức yêu cầu, có thể có sự tắc nghẽn trong đường ống, bộ lọc bị bẩn, hoặc cánh bơm bị mòn.
  • Hiệu Suất Giảm: Bơm hoạt động không hiệu quả như trước, cần kiểm tra và bảo dưỡng để khôi phục hiệu suất ban đầu.

2. Tiếng Ồn Bất Thường

  • Tiếng Kêu Lạ: Nếu bơm phát ra tiếng kêu lạ hoặc tiếng ồn lớn hơn bình thường, có thể do vòng bi bị mòn, cánh bơm bị lệch hoặc có vật lạ bên trong bơm.
  • Tiếng Rít: Tiếng rít liên tục có thể cho thấy phớt cơ khí bị hỏng hoặc vòng bi cần được bôi trơn lại.

3. Rung Động Tăng

  • Rung Động Mạnh: Nếu bơm rung động mạnh hơn bình thường, có thể có vấn đề với cân bằng cánh bơm hoặc trục bơm bị cong.
  • Bơm Không Ổn Định: Bơm bị rung lắc hoặc di chuyển khi hoạt động có thể là dấu hiệu của đế bơm không chắc chắn hoặc hệ thống cách ly rung bị hỏng.

4. Nhiệt Độ Tăng Cao

  • Động Cơ Nóng: Động cơ bị nóng lên nhanh chóng và vượt quá nhiệt độ hoạt động bình thường có thể do vòng bi bị mòn, hệ thống làm mát không hoạt động hiệu quả hoặc quá tải động cơ.
  • Bơm Nóng: Bơm cũng có thể bị nóng nếu có sự ma sát quá mức do các bộ phận bên trong bị mài mòn hoặc cánh bơm bị kẹt.

5. Rò Rỉ Nước

  • Rò Rỉ Từ Phớt Cơ Khí: Nếu thấy nước rò rỉ từ vị trí phớt cơ khí, có thể phớt cơ khí đã bị hỏng và cần được thay thế.
  • Rò Rỉ Từ Các Kết Nối: Kiểm tra các kết nối ống dẫn và thân bơm để phát hiện bất kỳ sự rò rỉ nào, đảm bảo các gioăng và đệm kín hoạt động tốt.

6. Hiệu Suất Điện Giảm

  • Tiêu Thụ Điện Tăng Cao: Nếu bơm tiêu thụ điện nhiều hơn so với bình thường mà không tăng hiệu suất, có thể có vấn đề với động cơ hoặc các bộ phận cơ khí bên trong bơm.
  • Động Cơ Chạy Không Ổn Định: Động cơ chạy không đều, tắt ngẫu nhiên hoặc khởi động khó khăn có thể cho thấy cần bảo trì hoặc thay thế các bộ phận điện.

7. Thời Gian Hoạt Động Dài

  • Lịch Sử Sử Dụng: Nếu bơm đã hoạt động trong một thời gian dài mà chưa được bảo trì, đây là dấu hiệu rõ ràng cần thực hiện kiểm tra và bảo dưỡng định kỳ.
  • Tuổi Thọ Thiết Bị: Các bộ phận cơ khí như vòng bi, phớt cơ khí, cánh bơm thường có tuổi thọ giới hạn và cần kiểm tra và thay thế định kỳ.

Quy Trình Bảo Dưỡng

  1. Kiểm Tra và Làm Sạch: Tháo bơm và làm sạch các bộ phận bên trong, loại bỏ cặn bẩn và các tạp chất.
  2. Kiểm Tra Vòng Bi và Phớt Cơ Khí: Kiểm tra và bôi trơn vòng bi, thay thế nếu cần. Kiểm tra phớt cơ khí và thay thế nếu có dấu hiệu hư hỏng.
  3. Kiểm Tra Cánh Bơm và Trục Bơm: Kiểm tra cánh bơm và trục bơm, đảm bảo không có vết nứt, mòn hoặc cong vênh. Thay thế nếu cần.
  4. Kiểm Tra Động Cơ: Kiểm tra động cơ và hệ thống điện, đảm bảo hoạt động ổn định và không có sự cố.
  5. Kiểm Tra Hệ Thống Làm Mát: Đảm bảo hệ thống làm mát hoạt động hiệu quả, kiểm tra và làm sạch quạt làm mát và các kênh dẫn nhiệt.
  6. Kiểm Tra Hệ Thống Cách Ly Rung: Đảm bảo bộ cách ly rung hoạt động tốt, thay thế nếu bị hư hỏng.
  7. Kiểm Tra Hệ Thống Ống Dẫn: Đảm bảo các kết nối ống dẫn nước vào và ra bơm chắc chắn, không bị rò rỉ. Siết chặt các khớp nối nếu cần và kiểm tra đường ống để đảm bảo không bị tắc nghẽn hoặc hư hỏng.

Việc nhận biết các dấu hiệu cần bảo dưỡng của bơm nước ly tâm trục ngang SLW-ISW50-250 đẩy cao 82m là rất quan trọng để đảm bảo hiệu suất và tuổi thọ của thiết bị. Bằng cách chú ý đến các dấu hiệu như giảm hiệu suất, tiếng ồn và rung động bất thường, nhiệt độ tăng cao, rò rỉ nước và giảm hiệu suất điện, người sử dụng có thể kịp thời thực hiện các biện pháp bảo trì cần thiết, từ đó duy trì hoạt động ổn định và bền bỉ của bơm.

Điều kiện làm việc bơm nước li tâm trục ngang đẩy cao 82m mã SLW-ISW50-250


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

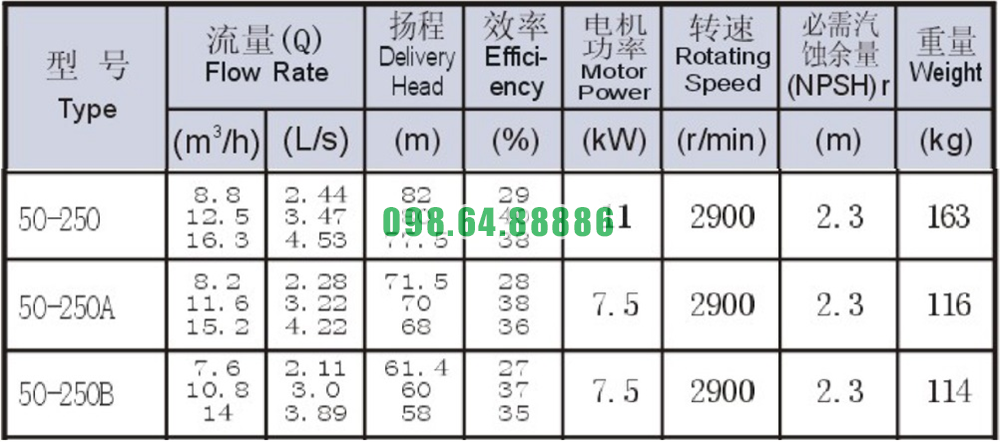

Bảng thông số kỹ thuật bơm nước li tâm trục ngang đẩy cao 82m mã SLW-ISW50-250

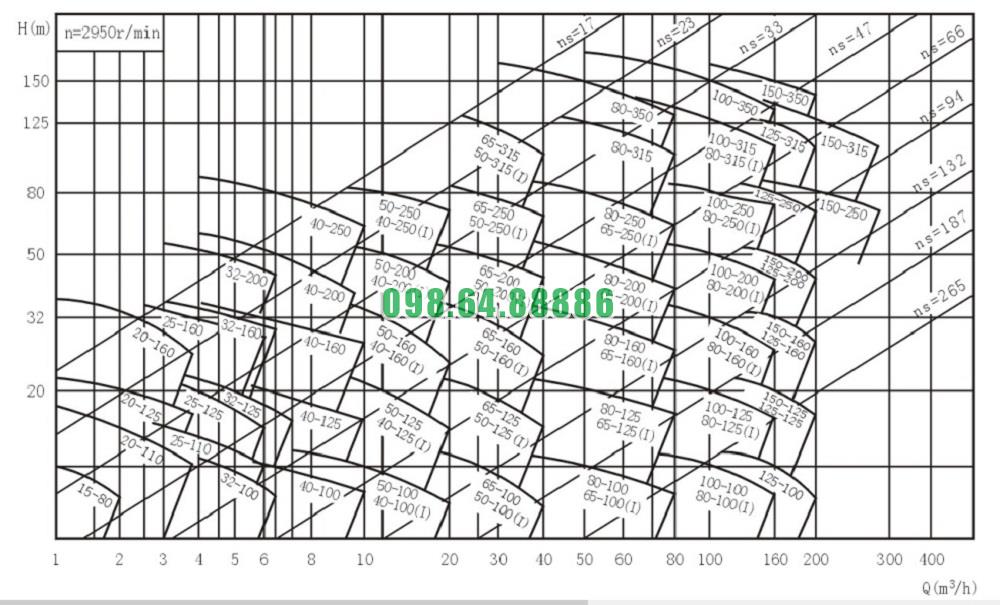

Đường cong hiệu suất bơm nước li tâm trục ngang đẩy cao 82m mã SLW-ISW50-250

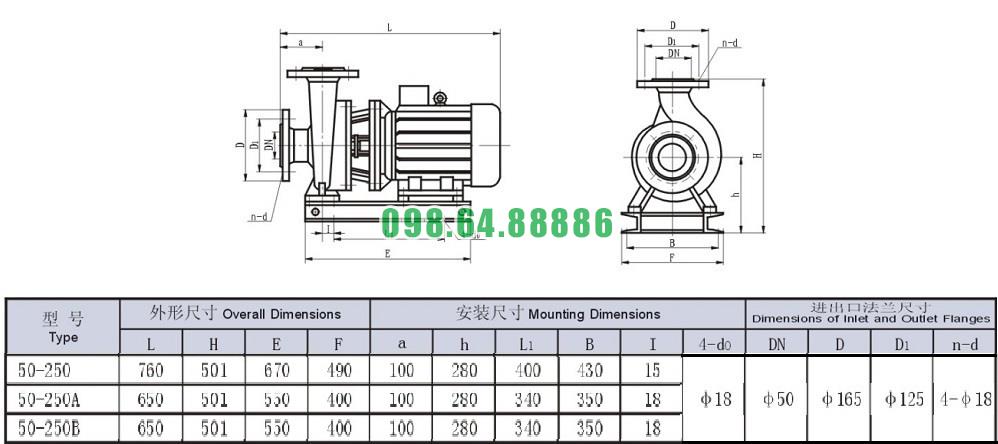

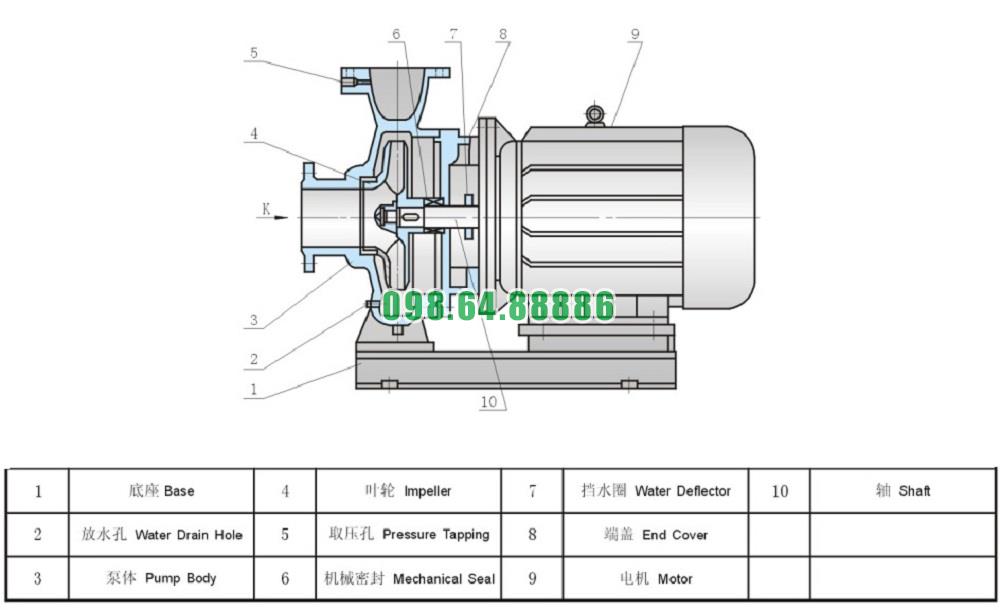

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang đẩy cao 82m mã SLW-ISW50-250
