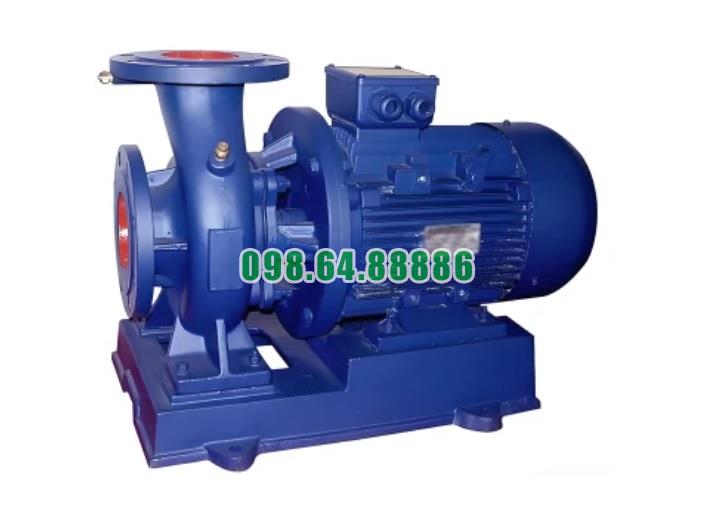

Thiết kế tối ưu của bơm nước trục ngang model SLW100- ISW100-160-I hiệu suất max 192 m3/h
Bơm nước trục ngang SLW100-ISW100-160-I với hiệu suất max 192 m³/h được thiết kế với nhiều tính năng tối ưu giúp nâng cao hiệu quả hoạt động, giảm thiểu chi phí bảo trì, và tăng cường độ bền cho sản phẩm. Dưới đây là những điểm nổi bật trong thiết kế tối ưu của bơm này:
1. Cấu trúc trục ngang (Horizontal Shaft Design)
- Tối ưu hóa ổn định và giảm rung: Thiết kế trục ngang giúp bơm vận hành ổn định, giảm thiểu rung động và tiếng ồn trong suốt quá trình làm việc. Điều này không chỉ giúp bảo vệ các bộ phận bên trong bơm mà còn cải thiện sự thoải mái và hiệu suất làm việc trong môi trường yêu cầu ít tiếng ồn, như các khu công nghiệp hay khu dân cư.
- Lợi ích trong lắp đặt: Cấu trúc này giúp bơm dễ dàng kết nối với hệ thống ống dẫn nước, đặc biệt trong các hệ thống lớn hoặc phức tạp, nơi mà sự ổn định và hiệu quả là yếu tố quan trọng.
2. Động cơ công suất 22 kW (Powerful 22 kW Motor)
- Hiệu suất tối đa: Động cơ 22 kW giúp bơm đạt lưu lượng tối đa 192 m³/h, đáp ứng các yêu cầu về lưu lượng lớn và áp suất cao trong các hệ thống công nghiệp, hệ thống cấp nước cho tòa nhà cao tầng, hay hệ thống làm mát. Động cơ mạnh mẽ này cung cấp đủ năng lượng để bơm hoạt động ở hiệu suất tối ưu, duy trì hoạt động liên tục mà không xảy ra sự cố.
- Tiết kiệm năng lượng: Bơm được thiết kế với hiệu suất hoạt động cao, giúp tiết kiệm năng lượng và giảm chi phí vận hành, phù hợp với các ứng dụng đòi hỏi hoạt động liên tục.
3. Chất liệu bền bỉ và chống ăn mòn (Durable and Corrosion-Resistant Materials)
- Vật liệu chất lượng cao: Các bộ phận chính như thân bơm, cánh quạt, và trục bơm được làm từ hợp kim chịu mài mòn hoặc thép không gỉ. Điều này giúp bơm có khả năng hoạt động lâu dài trong môi trường có độ ăn mòn cao mà không bị hư hỏng nhanh chóng.
- Bảo vệ lâu dài: Vật liệu chống mài mòn giúp bảo vệ các bộ phận của bơm khỏi sự hao mòn do các chất lỏng có tính ăn mòn hoặc hạt rắn có thể gây hư hại.
4. Cánh bơm thiết kế tối ưu (Optimized Impeller Design)
- Thiết kế cánh bơm: Cánh bơm được thiết kế với hình dạng và kích thước tối ưu để tạo ra lực ly tâm mạnh mẽ, giúp đẩy nước hiệu quả và giảm thiểu các tổn thất năng lượng trong quá trình vận hành. Cánh bơm có thể là cánh đơn hoặc cánh kép tùy thuộc vào ứng dụng cụ thể.
- Lợi ích: Thiết kế này giúp cánh bơm hoạt động với hiệu suất cao và tiết kiệm năng lượng, đồng thời giảm thiểu sự hao mòn trong quá trình sử dụng lâu dài.
5. Phốt cơ khí (Mechanical Seal)
- Bảo vệ chống rò rỉ: Phốt cơ khí giúp ngăn ngừa rò rỉ chất lỏng giữa trục bơm và thân bơm. Việc sử dụng phốt cơ khí chất lượng cao giúp giảm thiểu tình trạng rò rỉ, đảm bảo hiệu suất làm việc liên tục mà không gây mất nước hoặc thất thoát năng lượng.
- Chất liệu chịu mài mòn: Phốt cơ khí thường được làm từ các chất liệu như gốm, carbon, hoặc thép không gỉ để đảm bảo tính bền bỉ trong suốt quá trình hoạt động.
6. Hệ thống làm mát động cơ (Motor Cooling System)
- Tối ưu hóa nhiệt độ: Bơm được thiết kế để giữ cho động cơ hoạt động ở nhiệt độ ổn định, nhờ vào hệ thống làm mát được tích hợp sẵn. Hệ thống này giúp ngăn ngừa quá nhiệt và bảo vệ động cơ khỏi hư hại, đồng thời giúp duy trì hiệu suất làm việc của động cơ trong suốt thời gian sử dụng.
- Ứng dụng trong môi trường khắc nghiệt: Điều này làm cho bơm trở thành lựa chọn lý tưởng cho các ứng dụng trong môi trường công nghiệp hoặc nơi có nhiệt độ cao, giúp kéo dài tuổi thọ của động cơ và giảm thiểu chi phí bảo trì.
7. Thiết kế cửa hút và cửa xả linh hoạt (Flexible Suction and Discharge Ports)
- Cửa hút nằm ngang và cửa xả thẳng đứng: Thiết kế này giúp dễ dàng kết nối bơm với các hệ thống ống dẫn nước trong nhiều cấu hình khác nhau, đặc biệt là trong các hệ thống phức tạp yêu cầu kết nối theo các hướng khác nhau.
- Linh hoạt trong lắp đặt: Thiết kế này giúp bơm có thể được lắp đặt và thay thế dễ dàng mà không gặp phải khó khăn trong việc kết nối ống dẫn.
8. Vòng bi và khớp nối (Bearings and Coupling)
- Vòng bi chất lượng cao: Vòng bi trong bơm được thiết kế để giảm ma sát và chịu tải trọng cao, giúp bảo vệ trục bơm và các bộ phận quay. Vòng bi có chất liệu chịu mài mòn giúp bơm vận hành trơn tru và ổn định.
- Khớp nối đơn giản và hiệu quả: Khớp nối động cơ với trục bơm được thiết kế để dễ dàng thay thế và bảo trì, đồng thời giảm thiểu tổn thất năng lượng trong quá trình truyền động.
9. Tính năng bảo vệ và an toàn (Safety and Protection Features)
- Bảo vệ động cơ: Bơm có hệ thống bảo vệ quá tải và bảo vệ nhiệt độ, giúp ngừng hoạt động nếu nhiệt độ động cơ vượt quá mức cho phép hoặc nếu có hiện tượng quá tải, từ đó bảo vệ động cơ và bơm khỏi các sự cố không mong muốn.
- Chống rò rỉ và bảo vệ môi trường: Thiết kế phốt cơ khí và vật liệu chống ăn mòn giúp giảm thiểu rủi ro rò rỉ chất lỏng, bảo vệ cả môi trường và người sử dụng.
10. Bảo trì và vệ sinh dễ dàng (Easy Maintenance and Cleaning)
- Thiết kế dễ bảo trì: Các bộ phận như cánh quạt, trục bơm, và phốt cơ khí đều có thể tháo rời và thay thế dễ dàng mà không cần tháo rời toàn bộ bơm, giúp giảm thiểu thời gian và chi phí bảo trì.
- Làm sạch nhanh chóng: Thiết kế này giúp việc vệ sinh bơm trở nên nhanh chóng và hiệu quả, đảm bảo bơm luôn hoạt động với hiệu suất cao trong suốt vòng đời của nó.
Bơm nước trục ngang SLW100-ISW100-160-I với hiệu suất max 192 m³/h có thiết kế tối ưu từ các bộ phận như cánh bơm, phốt cơ khí, động cơ công suất 22 kW, và vật liệu bền bỉ giúp bơm hoạt động hiệu quả và ổn định trong thời gian dài. Các tính năng như hệ thống làm mát, cửa hút và xả linh hoạt, và bảo vệ động cơ giúp nâng cao độ bền, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì, đồng thời đáp ứng được các yêu cầu khắt khe trong nhiều ứng dụng công nghiệp, cấp nước và làm mát
Ứng dụng thường gặp của bơm nước trục ngang model SLW100- ISW100-160-I hiệu suất max 192 m3/h
Bơm nước trục ngang SLW100-ISW100-160-I với hiệu suất tối đa 192 m³/h là một thiết bị bơm ly tâm có khả năng xử lý lượng nước lớn và áp suất cao. Với các đặc điểm kỹ thuật như lưu lượng lớn, đẩy cao từ 27m đến 36m và công suất 22 kW, bơm này có nhiều ứng dụng trong các ngành công nghiệp và các hệ thống yêu cầu vận hành ổn định và hiệu quả. Dưới đây là các ứng dụng thường gặp của bơm này:
1. Hệ thống cấp nước sinh hoạt và công nghiệp
- Cấp nước cho tòa nhà cao tầng: Bơm SLW100-ISW100-160-I được sử dụng trong các hệ thống cấp nước cho các tòa nhà cao tầng, giúp đảm bảo áp lực và lưu lượng nước ổn định ở các tầng cao, cung cấp nước cho sinh hoạt và các tiện ích.
- Cấp nước cho khu công nghiệp: Với lưu lượng và áp suất cao, bơm này là lựa chọn lý tưởng để cung cấp nước cho các khu công nghiệp, nhà máy sản xuất, giúp cung cấp nước cho các quy trình sản xuất hoặc sử dụng trong các hệ thống làm mát.
2. Xử lý nước thải
- Bơm nước thải trong các nhà máy xử lý nước thải: Bơm này được sử dụng để bơm nước thải từ các khu vực xử lý, chuyển tải các chất lỏng chứa tạp chất, vi sinh vật, chất hữu cơ và vô cơ. Khả năng vận hành ổn định và độ bền cao giúp bơm này phù hợp với các hệ thống xử lý nước thải công nghiệp.
- Ứng dụng trong các hệ thống xử lý nước thải đô thị: Bơm có thể được sử dụng trong các hệ thống thoát nước và xử lý nước thải tại các khu dân cư hoặc thành phố, giúp xử lý và loại bỏ tạp chất khỏi nước trước khi trả lại nguồn nước sạch cho môi trường.
3. Hệ thống cấp nước làm mát
- Cấp nước cho hệ thống làm mát trong công nghiệp: Trong các nhà máy nhiệt điện, nhà máy xi măng, nhà máy thép và các cơ sở công nghiệp khác, bơm này được dùng để cung cấp nước làm mát cho các thiết bị như lò hơi, bộ trao đổi nhiệt hoặc hệ thống làm mát cho các máy móc và thiết bị quan trọng.
- Cung cấp nước cho hệ thống làm mát tòa nhà: Các tòa nhà cao tầng hoặc khu công nghiệp có thể sử dụng bơm này trong hệ thống làm mát, giúp duy trì nhiệt độ ổn định trong các phòng máy hoặc trung tâm dữ liệu.
4. Công nghiệp hóa chất và dược phẩm
- Vận chuyển các chất lỏng hóa học: Bơm SLW100-ISW100-160-I có thể sử dụng để vận chuyển các dung dịch hóa học, dung môi hoặc chất lỏng trong các nhà máy hóa chất. Với khả năng làm việc trong các môi trường công nghiệp yêu cầu độ tin cậy cao, bơm này có thể bơm các hóa chất có tính ăn mòn nhẹ hoặc có tạp chất.
- Cung cấp nước trong sản xuất dược phẩm: Bơm này cũng có thể được sử dụng trong các hệ thống cung cấp nước sạch cho các quy trình sản xuất trong ngành dược phẩm, nơi yêu cầu nguồn nước có độ tinh khiết cao.
5. Hệ thống tưới tiêu nông nghiệp
- Tưới tiêu cho các khu vực trồng trọt: Bơm này là một lựa chọn lý tưởng cho các hệ thống tưới tiêu nông nghiệp, giúp cung cấp nước cho các khu vực canh tác, đặc biệt trong các khu vực nông nghiệp quy mô lớn như các trang trại hoặc vườn cây ăn quả.
- Cung cấp nước cho các khu vực trồng cây công nghiệp: Các khu vực trồng cây công nghiệp như cà phê, ca cao, hoặc cây cao su có thể sử dụng bơm này để cung cấp nước tưới cho cây trồng, đặc biệt trong mùa khô hoặc khi có nhu cầu nước lớn.
6. Công nghiệp chế biến gỗ
- Cung cấp nước cho quy trình chế biến gỗ: Trong ngành chế biến gỗ, bơm này có thể được dùng để cung cấp nước cho các quy trình như ngâm gỗ, hấp gỗ, hoặc làm mát các thiết bị trong các nhà máy chế biến gỗ.
- Hệ thống xử lý nước thải gỗ: Bơm SLW100-ISW100-160-I cũng có thể được sử dụng trong các hệ thống xử lý nước thải của các nhà máy chế biến gỗ, nơi có nhiều tạp chất và hóa chất từ quá trình sản xuất.
7. Công nghiệp sản xuất giấy
- Cung cấp nước cho quá trình sản xuất giấy: Bơm này có thể được dùng trong các hệ thống cung cấp nước cho các công đoạn sản xuất giấy, chẳng hạn như quá trình nghiền bột giấy, hoặc trong các hệ thống tái chế giấy.
- Hệ thống xử lý nước thải trong sản xuất giấy: Ngành sản xuất giấy tạo ra một lượng lớn nước thải chứa các hóa chất và tạp chất. Bơm SLW100-ISW100-160-I có thể sử dụng để vận chuyển nước thải này đến các hệ thống xử lý.
8. Ứng dụng trong các công trình xây dựng
- Cung cấp nước cho công trường xây dựng: Bơm SLW100-ISW100-160-I có thể được sử dụng để cung cấp nước cho các công trường xây dựng, cung cấp nước cho các hoạt động thi công, làm sạch công trường, hoặc cho các hệ thống tạm thời như nhà vệ sinh công trường.
- Hệ thống thoát nước công trường: Trong các công trình xây dựng lớn, bơm này cũng có thể giúp hút nước mưa hoặc nước ngầm để duy trì điều kiện khô ráo, bảo vệ công trường và đảm bảo tiến độ công việc.
9. Công nghiệp năng lượng
- Bơm nước cho các nhà máy nhiệt điện: Trong các nhà máy nhiệt điện, bơm này có thể được sử dụng trong hệ thống cấp nước cho các lò hơi, hệ thống làm mát hoặc các quy trình khác trong sản xuất điện năng.
- Cung cấp nước làm mát cho các nhà máy điện hạt nhân: Tương tự như các nhà máy nhiệt điện, bơm này cũng có thể được sử dụng trong các nhà máy điện hạt nhân để cung cấp nước làm mát cho các thiết bị quan trọng
Điều kiện làm việc bơm nước trục ngang model SLW100- ISW100-160-I hiệu suất max 192 m3/h
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

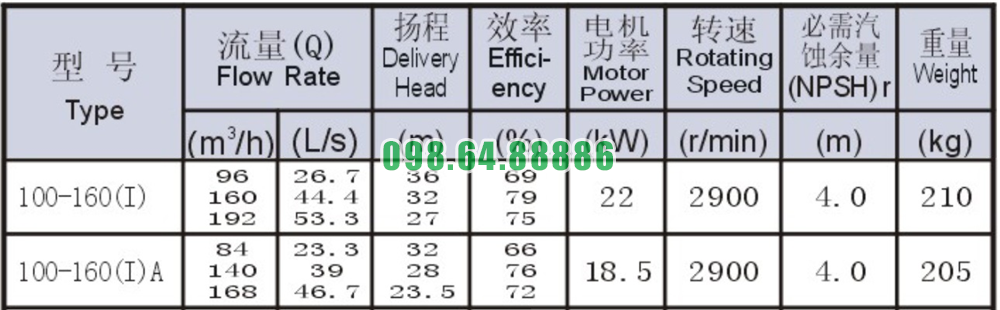

Bảng thông số kỹ thuật bơm nước trục ngang model SLW100- ISW100-160-I hiệu suất max 192 m3/h

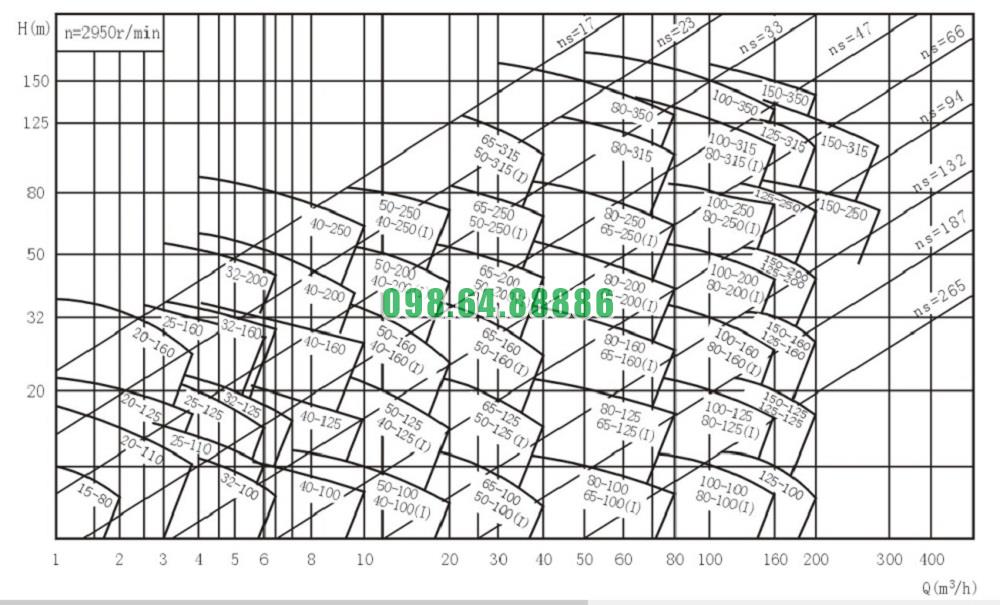

Đường cong hiệu suất bơm nước trục ngang model SLW100- ISW100-160-I hiệu suất max 192 m3/h

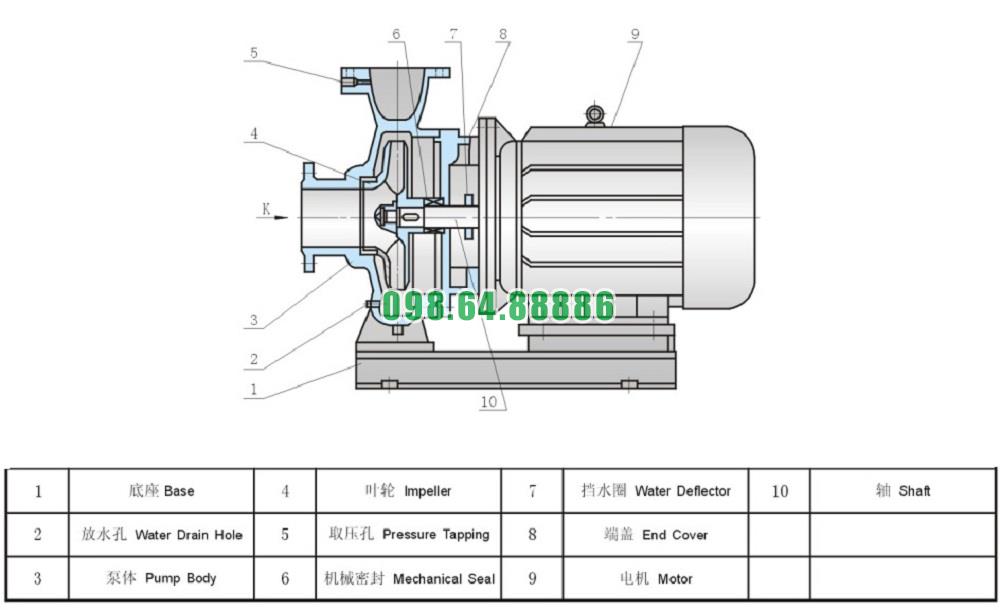

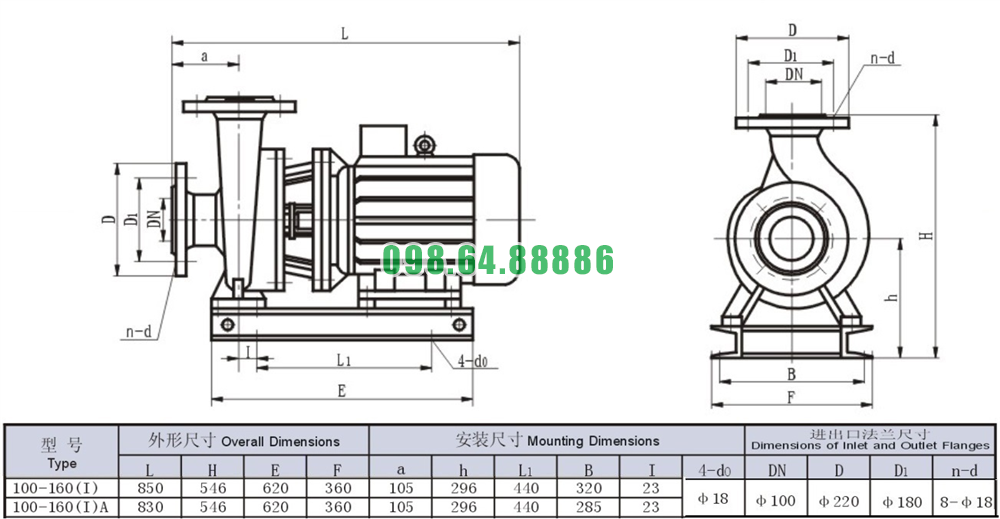

Bản vẽ cấu tạo và kích thước bơm nước trục ngang model SLW100- ISW100-160-I hiệu suất max 192 m3/h
