Trong bơm đường ống trục đứng ISG40-160 và IRG40-160, phớt là bộ phận làm kín trục quay – nơi kết nối giữa động cơ và buồng bơm. Hệ thống phớt giúp:
Ngăn chất lỏng rò rỉ từ buồng bơm ra bên ngoài
Bảo vệ trục và động cơ khỏi ăn mòn, nhiễm nước
Tăng độ an toàn, giảm nguy cơ mất áp, thất thoát năng lượng
Kéo dài tuổi thọ vận hành, hạn chế hư hỏng cơ khí
Bơm ISG40-160 và IRG40-160 thường sử dụng phớt cơ khí đơn hoặc phớt cơ khí đôi, với cấu tạo bao gồm:
Lắp cố định trên thân bơm
Làm bằng vật liệu ceramic, carbon hoặc silicon carbide
Tiếp xúc trực tiếp với vòng quay tạo nên mặt làm kín chính
Gắn trên trục và quay theo trục động cơ
Làm từ graphite, silicon carbide hoặc tungsten carbide
Tạo áp lực tiếp xúc lên vòng tĩnh để giữ kín dòng chảy
Tạo lực ép giữa vòng quay và vòng tĩnh
Đảm bảo mặt tiếp xúc luôn kín trong quá trình vận hành
Chất liệu: EPDM, Viton hoặc PTFE, tùy thuộc vào môi chất
Đảm bảo kín nước giữa phớt và thân bơm, giữa phớt và trục
| Môi chất | Phớt đề xuất | Gioăng phụ |
|---|---|---|
| Nước sạch | Carbon – Ceramic | EPDM |
| Nước nóng (≤120°C) | Silicon carbide – Silicon carbide | Viton |
| Nước có hóa chất nhẹ | Tungsten carbide – Graphite | PTFE |
Độ kín khít cao, hạn chế rò rỉ tuyệt đối
Chịu được áp suất và nhiệt độ cao trong hệ thống nước nóng, tăng áp
Ít cần bảo dưỡng, vận hành bền bỉ trong nhiều năm
Dễ thay thế, có thể tháo phớt mà không cần tháo rời toàn bộ bơm
Không cho bơm chạy khô – sẽ làm cháy mặt tiếp xúc
Tránh để cát, cặn bẩn hoặc khí lọt vào vùng phớt
Kiểm tra định kỳ các dấu hiệu rò nước, sủi bọt quanh trục
Vệ sinh và thay thế phớt theo định kỳ 6–12 tháng tùy mức độ sử dụng
Hệ thống phớt trong cấu tạo bơm đường ống trục đứng ISG40-160, IRG40-160 là bộ phận then chốt quyết định đến độ kín, hiệu suất và tuổi thọ của máy bơm. Việc sử dụng phớt cơ khí chất lượng cao, đúng loại và đúng điều kiện môi trường sẽ đảm bảo bơm vận hành bền bỉ, an toàn và ổn định lâu dài trong mọi hệ thống cấp nước, tuần hoàn hay tăng áp hiện đại.

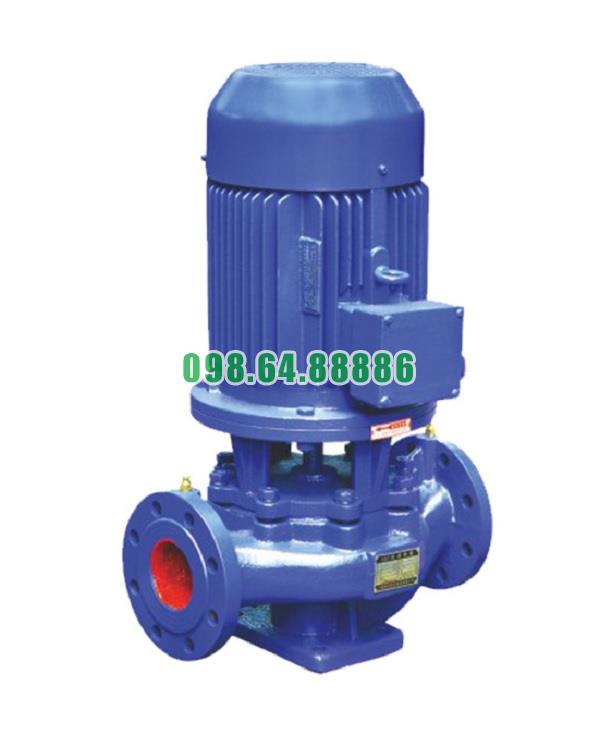

Bơm đường ống trục đứng model ISG40-160 và IRG40-160 là dòng bơm ly tâm trục đứng kiểu inline, được thiết kế để bơm nước sạch hoặc nước nóng, sử dụng rộng rãi trong hệ thống cấp nước, tăng áp, tuần hoàn nước và điều hòa trung tâm. Nguyên lý hoạt động của bơm dựa trên việc chuyển đổi năng lượng cơ học thành năng lượng động lực và áp suất thông qua hiện tượng lực ly tâm.
Cánh bơm được gắn trực tiếp vào trục quay của động cơ. Khi động cơ hoạt động, cánh bơm quay theo tốc độ cao và tạo ra lực ly tâm, là yếu tố then chốt trong quá trình tăng áp và vận chuyển chất lỏng.
Phần thân bơm có thiết kế xoắn ốc hoặc buồng mở rộng, giúp điều hướng dòng chất lỏng từ vùng cánh bơm ra đường ống xả, đồng thời chuyển đổi năng lượng vận tốc sang áp suất tĩnh, đảm bảo dòng nước đẩy ra với áp lực ổn định.
Cả đầu hút và đầu xả của bơm ISG40-160 và IRG40-160 được bố trí trên cùng một trục thẳng, gọi là thiết kế inline, giúp chất lỏng di chuyển theo đường thẳng từ đầu hút đến đầu xả, giảm tổn thất áp suất, tăng hiệu suất truyền động, và tiết kiệm không gian lắp đặt.
Khi bơm khởi động, cánh bơm quay nhanh tạo ra một vùng áp suất thấp tại trung tâm cánh (mắt hút). Do áp suất bên ngoài lớn hơn áp suất trong buồng bơm, chất lỏng từ đầu hút tự động tràn vào mà không cần lực hút cưỡng bức.
Lưu ý: Bơm cần được mồi đầy nước trước khi vận hành để tránh chạy khô và gây hỏng phớt trục.
Khi chất lỏng đi vào tâm cánh bơm, nó lập tức chịu tác động của lực ly tâm từ cánh quay. Dưới lực này, dòng chất lỏng được hất ra mép cánh với tốc độ cao, tạo thành dòng chuyển động mạnh mẽ có vận tốc lớn.
Dòng nước rời cánh bơm sẽ đi vào khoang xoắn của vỏ bơm, nơi vận tốc của dòng chảy được giảm dần và chuyển hóa thành áp suất tĩnh. Áp lực này giúp chất lỏng được đẩy ra đầu xả với lực đủ lớn để vượt qua tổn thất áp suất trong đường ống và phân phối đến các điểm sử dụng.
Tốc độ quay ảnh hưởng trực tiếp đến lượng nước và áp suất đầu ra. Tốc độ càng cao, lực ly tâm càng mạnh, hiệu suất bơm càng lớn. Tuy nhiên cần đảm bảo không vượt quá tốc độ định mức để tránh quá tải.
Cánh bơm được làm từ vật liệu thép hợp kim, inox hoặc gang, tùy theo môi trường làm việc. Hình dạng uốn cong của cánh bơm giúp tăng khả năng tạo áp và giảm tổn thất năng lượng.
Do cánh bơm quay với tốc độ cao, trục bơm và động cơ cần được căn chỉnh chính xác, đảm bảo không lệch tâm, không rung lắc, từ đó bảo vệ vòng bi, phớt và tăng độ bền toàn hệ thống.
Bơm đường ống trục đứng model ISG40-160, IRG40-160
5.702.400 VND
