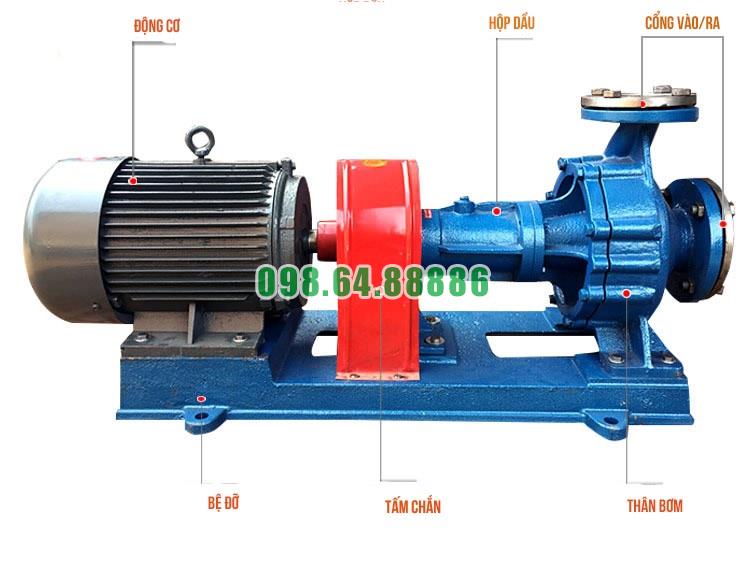

Cấu tạo chi tiết của bơm dầu truyền nhiệt RY80-50-250A
Bơm dầu truyền nhiệt RY80-50-250A thường thuộc nhóm bơm ly tâm trục ngang dùng để tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp. Cấu tạo của bơm được hình thành từ các cụm chính gồm thân bơm, nắp bơm, bánh công tác, trục, phớt trục, ổ đỡ, khớp nối, động cơ và bệ máy.
Mỗi cụm có nhiệm vụ riêng nhưng hoạt động liên kết để tạo lưu lượng, cột áp và độ kín cần thiết cho mạch dầu truyền nhiệt. Dầu đi vào cửa hút, được bánh công tác truyền năng lượng, đi qua khoang đẩy rồi rời bơm theo cửa đẩy. Trục, ổ đỡ và khớp nối duy trì chuyển động quay, còn phớt và gioăng ngăn dầu nóng thoát ra ngoài.
Ký hiệu RY80-50-250A thường dùng để nhận biết cấu hình cơ bản của bơm, trong đó các con số có thể liên quan đến kích thước cửa hút, cửa đẩy và đường kính bánh công tác. Kích thước thực tế, vật liệu, kiểu phớt, công suất động cơ và kết cấu chi tiết phải được đối chiếu theo bản vẽ của đúng nhà sản xuất.
Thân bơm và khoang dẫn dầu
Thân bơm dạng buồng xoắn
Thân bơm là phần bao quanh bánh công tác và tạo thành khoang dẫn dầu từ vùng áp suất thấp đến cửa đẩy. Với bơm ly tâm, khoang thường có dạng buồng xoắn giúp thu gom dòng dầu ở ngoại vi bánh công tác và chuyển một phần vận tốc thành áp suất.
Thân bơm phải chịu được nhiệt độ dầu, áp suất tuần hoàn và các chu kỳ giãn nở – co lại. Kết cấu thân cần hạn chế biến dạng khi bơm chuyển từ trạng thái nguội sang nhiệt độ vận hành.
Cửa hút
Cửa hút là vị trí dầu đi vào bơm, thường nằm trên thân bơm theo hướng phù hợp với đường ống hút. Kích thước cửa hút phải phối hợp với đường ống để giảm tổn thất khi dầu có độ nhớt cao.
Bề mặt mặt bích hút phải phẳng, sạch và có khả năng lắp gioăng chịu dầu nóng. Đường ống nối vào cửa hút phải có giá đỡ riêng, không truyền lực kéo hoặc lực uốn vào thân bơm.
Cửa đẩy
Cửa đẩy dẫn dầu từ buồng xoắn ra đường cấp của hệ thống. Dầu tại đây có áp suất cao hơn cửa hút và được đưa đến bộ gia nhiệt, áo bồn, coil hoặc thiết bị trao đổi nhiệt.
Cửa đẩy cần có mặt bích phù hợp với đường ống, van cô lập và điểm đo áp suất. Vị trí cửa đẩy phải giúp đường ống thoát khí, xả dầu và bảo dưỡng thuận tiện theo cấu hình hệ thống.
Bề mặt lắp ghép thân bơm
Thân bơm và nắp bơm được ghép qua bề mặt làm kín. Bề mặt này phải phẳng, không có vết xước sâu và được làm sạch trước khi lắp gioăng.
Nếu mặt ghép biến dạng hoặc bu lông siết không đều, dầu nóng có thể rò khi áp suất và nhiệt độ tăng. Chu kỳ nhiệt cũng có thể làm thay đổi áp lực lên gioăng, vì vậy vật liệu và lực siết cần được kiểm soát.
Nắp bơm và khoang phía sau bánh công tác
Chức năng của nắp bơm
Nắp bơm tạo thành một phần của khoang dẫn dầu và giữ các chi tiết liên quan đến trục, phớt hoặc bạc dẫn hướng tùy cấu hình. Nắp phải được định vị chính xác so với thân để bảo đảm khe hở thủy lực và vị trí trục.
Khi tháo nắp, cần bảo vệ bề mặt lắp gioăng và kiểm tra dấu hiệu cặn dầu, xước hoặc biến dạng. Lắp lệch nắp có thể làm bánh công tác cọ sát hoặc làm phớt không đồng tâm.
Khoang phớt
Khoang phớt là vùng chuyển tiếp giữa không gian chứa dầu và phần trục đi ra ngoài. Thiết kế khoang phải hạn chế truyền nhiệt quá mức đến phớt và tạo điều kiện kiểm tra rò rỉ.
Nếu dầu bị giữ lâu trong khoang phớt, dầu có thể bị oxy hóa và tạo cặn. Cặn bám trên mặt phớt làm giảm độ kín, vì vậy khoang cần có khả năng thoát dầu, xả khí hoặc tản nhiệt theo thiết kế.
Bánh công tác
Cấu tạo bánh công tác
Bánh công tác là bộ phận trực tiếp truyền năng lượng từ trục sang dầu. Bánh gồm moay-ơ, cánh dẫn và các bề mặt tạo dòng. Khi quay, bánh hút dầu vào vùng tâm và đẩy dầu ra vùng ngoại vi.
Đường kính bánh công tác, hình dạng cánh, số lượng cánh và khe hở với thân ảnh hưởng đến lưu lượng, cột áp và hiệu suất. Bánh phải được cân bằng để giảm rung khi quay ở tốc độ cao.
Moay-ơ và vị trí lắp trên trục
Moay-ơ liên kết bánh công tác với trục bằng then, ren, đai ốc hoặc kết cấu lắp phù hợp. Vị trí bánh trên trục phải được xác định chính xác để duy trì khe hở hai phía và tránh cọ sát.
Lỏng mối ghép giữa bánh và trục có thể gây rung, mòn then, lệch bánh hoặc thay đổi điểm làm việc. Khi tháo lắp, cần kiểm tra bề mặt moay-ơ, then và vùng tiếp xúc với trục.
Cánh dẫn dầu
Cánh bánh công tác tạo hướng chuyển động và tăng năng lượng cho dòng dầu. Cánh bị mòn, xước, bám cặn hoặc biến dạng làm giảm khả năng tạo áp và làm dòng chảy không ổn định.
Cặn carbon hoặc vật lạ trong dầu có thể bám trên cánh. Vì vậy, tình trạng dầu và bộ lọc ảnh hưởng trực tiếp đến cấu tạo làm việc của bánh công tác.
Cân bằng động
Bánh công tác cần được cân bằng để giảm lực ly tâm và rung. Mất cân bằng có thể do mòn không đều, bám cặn một phía, biến dạng nhiệt hoặc sửa chữa không đúng.
Rung do bánh công tác truyền qua trục đến ổ bi và phớt. Nếu không xử lý, phớt có thể rò, ổ bi nóng và bơm mất khả năng vận hành ổn định.
Trục bơm
Chức năng truyền mô-men
Trục truyền mô-men từ khớp nối và động cơ đến bánh công tác. Trục phải chịu lực xoắn, lực hướng kính, lực dọc trục và ảnh hưởng của nhiệt độ dầu.
Độ cứng của trục có ý nghĩa quan trọng vì độ võng hoặc độ đảo tại vị trí phớt làm giảm khả năng làm kín. Trục phải được gia công với độ chính xác phù hợp tại các vị trí lắp bánh, bạc, phớt và khớp nối.
Vị trí lắp bánh công tác
Vị trí lắp bánh công tác phải bảo đảm bánh nằm đúng tâm trong thân bơm. Sai lệch làm thay đổi khe hở, gây cọ sát và làm giảm hiệu suất thủy lực.
Khi bảo dưỡng, cần kiểm tra then, đai ốc, vòng chặn và dấu hiệu trượt trên trục. Mối ghép lỏng có thể gây tiếng gõ và làm hỏng cả bánh công tác lẫn trục.
Vị trí làm kín
Vùng trục đi qua phớt phải có bề mặt nhẵn, không rãnh mòn và không có ba via. Nếu trục đã bị mòn do phớt cũ, phớt mới có thể tiếp xúc không đều và tiếp tục rò dầu.
Khi thay phớt, cần kiểm tra độ đảo trục bằng phương pháp phù hợp. Không nên chỉ thay phớt mà bỏ qua nguyên nhân trục cong, ổ bi rơ hoặc khớp nối lệch.
Phớt trục
Nhiệm vụ làm kín
Phớt trục ngăn dầu trong buồng bơm đi dọc theo trục ra môi trường. Phớt vẫn phải cho phép trục quay liên tục mà không tạo ma sát quá lớn hoặc phát nhiệt vượt giới hạn.
Đối với dầu truyền nhiệt, phớt phải chịu được nhiệt độ, áp suất và tính chất hóa học của loại dầu sử dụng. Vật liệu dùng cho môi chất nguội hoặc nước không mặc nhiên phù hợp với dầu nóng.
Bề mặt ma sát
Phớt cơ khí thường có hai bề mặt ma sát ép vào nhau bằng lực lò xo và áp suất môi chất. Hai bề mặt phải phẳng, sạch và không có cặn dầu hoặc mạt kim loại.
Nếu bề mặt bị xước hoặc biến dạng, dầu sẽ tạo đường rò. Lắp phớt sai chiều, chạm tay vào bề mặt ma sát hoặc để khô trong thời gian dài đều có thể làm giảm độ kín.
Vòng đệm thứ cấp
Vòng đệm thứ cấp làm kín giữa các chi tiết phớt và trục hoặc nắp phớt. Vòng đệm phải giữ độ đàn hồi trong dải nhiệt độ làm việc và tương thích với dầu.
Vòng đệm bị chai, trương nở hoặc co cứng có thể làm phớt kẹt, rò hoặc tăng ma sát. Khi thay phớt, nên thay đúng bộ đồng bộ thay vì tận dụng các vòng đệm đã qua sử dụng.
Khoang thu gom phớt
Khu vực quanh phớt nên có khả năng thu gom và phát hiện lượng dầu rò nhỏ. Khay hoặc rãnh thu gom không được hướng dầu về động cơ, hộp đấu dây hay bề mặt có nhiệt độ cao.
Với hệ thống yêu cầu kiểm soát rò nghiêm ngặt, có thể dùng cảm biến mức hoặc cảm biến dầu tại khay. Tín hiệu có thể đưa về tủ điều khiển để cảnh báo sớm.
Ổ đỡ và vòng bi
Chức năng đỡ trục
Ổ đỡ giữ trục ở đúng vị trí, chịu lực hướng kính và lực dọc trục phát sinh khi bánh công tác làm việc. Vị trí và độ cứng của ổ đỡ ảnh hưởng trực tiếp đến độ ổn định của bánh công tác và phớt.
Ổ bi bị rơ làm trục dao động, tăng rung và làm phớt mòn lệch. Ổ bi quá nhiệt cũng làm nhiệt truyền dọc trục, ảnh hưởng đến chất lượng làm kín.
Bôi trơn ổ bi
Ổ bi phải được bôi trơn bằng loại dầu hoặc mỡ phù hợp với tốc độ và nhiệt độ. Thiếu chất bôi trơn làm tăng ma sát; bôi trơn quá mức cũng có thể làm nhiệt độ tăng.
Lịch bôi trơn cần căn cứ vào thời gian chạy, nhiệt độ, tốc độ và điều kiện môi trường. Không nên bổ sung chất bôi trơn theo cảm tính khi chưa kiểm tra loại và lượng phù hợp.
Theo dõi nhiệt độ ổ bi
Nhiệt độ ổ bi cần được kiểm tra trong vận hành. Nhiệt tăng cùng rung hoặc tiếng ồn là dấu hiệu cần kiểm tra bôi trơn, căn chỉnh, tải đường ống và tình trạng ổ.
Nếu tiếp tục vận hành khi ổ bi hỏng, trục có thể bị lệch, phớt rò và bánh công tác cọ sát vào thân.
Bạc, vòng chặn và chi tiết định vị
Tùy cấu hình, RY80-50-250A có thể có bạc trục, vòng chặn, vòng đệm hoặc chi tiết định vị để giữ vị trí trục và các bộ phận quay. Những chi tiết này kiểm soát khe hở dọc trục và vị trí tương đối giữa bánh công tác, thân bơm và phớt.
Bạc bị mòn làm trục rung hoặc đảo. Vòng chặn lỏng làm thay đổi vị trí bánh công tác. Các chi tiết này cần được kiểm tra khi tháo bơm, đặc biệt nếu có dấu hiệu rung, tiếng gõ hoặc giảm lưu lượng.
Vật liệu bạc phải phù hợp với dầu và nhiệt độ. Bạc không phù hợp có thể giãn nở, bó trục hoặc tạo cặn trong khoang.
Khớp nối
Truyền mô-men từ động cơ
Khớp nối liên kết trục động cơ với trục bơm và truyền mô-men quay. Khớp nối cần có khả năng bù một phần sai lệch nhỏ nhưng không được dùng để che giấu lỗi căn chỉnh hoặc bệ máy.
Khớp nối phải được chọn theo công suất, tốc độ quay, mô-men và điều kiện nhiệt. Tấm che khớp nối phải được lắp để bảo vệ người vận hành khỏi phần quay.
Căn chỉnh khớp nối
Căn chỉnh gồm kiểm tra độ lệch song song và độ lệch góc. Căn chỉnh kém làm tăng rung, tải ổ bi và tải lên phớt.
Sau khi nối đường ống, cần kiểm tra lại vì lực từ đường ống có thể làm thay đổi vị trí bơm. Với mạch dầu nóng, giãn nở nhiệt cũng có thể làm lệch cụm truyền động khi đạt nhiệt độ vận hành.
Bảo vệ khỏi dầu nóng
Khớp nối và động cơ phải được đặt ngoài hướng rò tự nhiên của phớt. Khu vực này cần có tấm chắn hoặc kết cấu thu gom để dầu không bám vào chi tiết quay và không chảy vào động cơ.
Động cơ dẫn động
Động cơ cung cấp công suất quay cho bánh công tác thông qua khớp nối. Công suất động cơ phải đáp ứng điểm làm việc của bơm trong điều kiện dầu nguội, dầu nóng và tải cao.
Động cơ cần có bảo vệ ngắn mạch, quá tải, mất pha, lệch pha, sụt áp và quá nhiệt. Dòng định mức trên nhãn động cơ là cơ sở cài đặt rơ le quá tải.
Động cơ đặt gần bộ gia nhiệt cần có khoảng hở thông gió và biện pháp hạn chế bức xạ nhiệt. Không được che kín cửa làm mát để tránh dầu nóng, vì việc này làm giảm khả năng tản nhiệt.
Bệ máy và chân đế
Bệ đỡ cụm bơm
Bệ máy giữ thân bơm, động cơ và khớp nối trên cùng một kết cấu ổn định. Bệ phải đủ cứng để không rung hoặc biến dạng khi chịu tải và khi hệ thống nóng lên.
Bệ bê tông cần có bu lông neo đúng vị trí. Bệ thép cần được gia cường tại các điểm đặt chân bơm và động cơ. Mặt bệ phải phẳng và không có vật lạ dưới chân đế.
Ảnh hưởng đến căn chỉnh
Bệ lún, xoắn hoặc không phẳng làm thay đổi độ đồng tâm giữa trục bơm và trục động cơ. Hậu quả là rung, nóng ổ bi và rò phớt.
Sau khi cố định bệ và kết nối đường ống, cần kiểm tra lại căn chỉnh. Không nên siết cố định trước khi xác nhận toàn bộ mặt bích đã đúng vị trí và không truyền tải lên bơm.
Gioăng và các chi tiết làm kín tĩnh
Gioăng thân bơm, gioăng nắp, gioăng mặt bích, vòng đệm van và các vòng làm kín tĩnh phải chịu được dầu nóng, nhiệt độ và áp suất của mạch.
Gioăng phải đúng kích thước, đặt đúng vị trí và được siết đều. Gioăng dùng cho nước hoặc dầu lạnh có thể bị chai, trương nở hoặc mất đàn hồi khi làm việc với dầu nhiệt.
Các mặt bích cần sạch, phẳng và không có vết xước sâu. Nếu mặt bích cong hoặc bị ăn mòn, thay gioăng mới không đủ để bảo đảm độ kín.
Đường đi của dầu qua bơm
Dầu đi vào bơm qua cửa hút và đến vùng tâm bánh công tác. Bánh công tác tăng vận tốc và năng lượng cho dòng dầu. Dầu rời bánh tại vùng ngoại vi, đi vào buồng xoắn và được chuyển thành áp suất.
Từ khoang đẩy, dầu đi qua cửa đẩy đến đường cấp. Dầu có thể đi qua bộ gia nhiệt trước khi đến thiết bị công nghệ hoặc theo cấu hình tuần hoàn tương ứng của hệ thống. Sau khi truyền nhiệt, dầu quay về đường hồi và trở lại cửa hút.
Đường đi này phải liên tục, không có khí tích tụ, không bị khóa dòng và không tạo tổn thất vượt khả năng của bơm. Nếu cửa hút thiếu dầu, bánh công tác không thể tạo dòng ổn định; nếu cửa đẩy bị khóa, dầu và thân bơm có thể tăng nhiệt.
Các chi tiết phụ trợ trên cụm bơm
Cụm RY80-50-250A thường cần các phụ kiện như van cô lập, đồng hồ áp suất, cảm biến nhiệt, điểm xả khí, điểm xả dầu, bộ lọc và đường bypass. Các phụ kiện này không nằm trong thân bơm nhưng ảnh hưởng trực tiếp đến khả năng vận hành của bơm.
Van hút phải được mở hoàn toàn khi bơm chạy bình thường. Van đẩy dùng để điều chỉnh hoặc cô lập theo thiết kế. Bộ lọc phải được theo dõi chênh áp để tránh làm giảm điều kiện hút.
Điểm xả khí giúp loại bỏ khí sau khi nạp dầu hoặc bảo dưỡng. Điểm xả dầu giúp thu hồi dầu trước khi tháo phớt, mặt bích hoặc thân bơm. Tất cả vị trí xả phải hướng về nơi an toàn và không để dầu nóng chảy vào động cơ.
Cấu tạo liên quan đến khả năng chịu dầu nóng
Thân bơm và các chi tiết tiếp xúc với dầu phải chịu được nhiệt độ và chu kỳ nhiệt. Trục phải giữ được độ ổn định, phớt phải duy trì độ kín, gioăng phải không bị biến chất và ổ đỡ phải được bảo vệ khỏi nhiệt quá mức.
Khoang bơm cần hạn chế vùng dầu ứ đọng để giảm nguy cơ dầu bị oxy hóa và tạo cặn. Đường ống kết nối phải có giá đỡ riêng và bù giãn nở để không truyền lực vào thân bơm.
Thiết kế chịu dầu nóng không chỉ nằm ở một vật liệu riêng lẻ. Đó là sự phối hợp giữa kết cấu thủy lực, chi tiết quay, làm kín, truyền động, bệ đỡ và điều kiện lắp đặt.
Kiểm tra cấu tạo khi bảo dưỡng
Khi tháo RY80-50-250A, cần kiểm tra thân bơm có dấu hiệu nứt, ăn mòn hoặc xói mòn hay không. Bánh công tác cần được kiểm tra cánh, moay-ơ, khe hở và dấu hiệu mất cân bằng.
Trục cần được kiểm tra độ thẳng, độ đảo và bề mặt tại vị trí phớt. Phớt cần kiểm tra bề mặt ma sát, vòng đệm, lò xo và chi tiết định vị. Ổ bi cần kiểm tra độ rơ, tiếng ồn, nhiệt và chất bôi trơn.
Khớp nối cần được kiểm tra độ mòn, bu lông và căn chỉnh. Gioăng, mặt bích và nắp bơm cần được làm sạch trước khi lắp lại. Sau bảo dưỡng, phải kiểm tra chiều quay, độ kín, rung và áp suất trước khi cấp nhiệt.
Lưu ý khi xác định cấu tạo thực tế
Cấu tạo chi tiết của RY80-50-250A có thể thay đổi theo nhà sản xuất, vật liệu, loại phớt, phương án lắp động cơ, nhiệt độ thiết kế và yêu cầu của hệ thống. Một số phiên bản có thể khác về kết cấu ổ đỡ, kiểu mặt bích, dạng phớt hoặc phương thức làm mát.
Vì vậy, kích thước chính xác, vật liệu, dung sai, khoảng cách lắp đặt và giới hạn vận hành phải được xác định từ bản vẽ và hồ sơ kỹ thuật của đúng bơm. Không nên tháo lắp hoặc thay thế chi tiết chỉ dựa trên mã model.
Chọn Bơm dầu truyền nhiệt RY80-50-250A cho từng nhu cầu sản xuất công nghiệp
Bơm dầu truyền nhiệt RY80-50-250A phù hợp với những hệ thống cần tuần hoàn dầu nóng để gia nhiệt gián tiếp. Tuy nhiên, cách lựa chọn bơm không nên chỉ dựa vào tên model hoặc kích thước đường ống. Mỗi nhu cầu sản xuất có tải nhiệt, thời gian vận hành, độ nhớt dầu, trở lực đường ống và yêu cầu kiểm soát nhiệt khác nhau.
Việc chọn RY80-50-250A cần bắt đầu từ thiết bị sử dụng nhiệt. Máy sấy, bồn phản ứng, bồn phối trộn, bộ trao đổi nhiệt và đường ống giữ nhiệt đều cần lưu lượng, cột áp và chế độ điều khiển riêng. Khi thông số bơm phù hợp với nhu cầu thực tế, dầu nóng được phân phối đều hơn và hệ thống tránh phải làm việc quá tải.
Chọn bơm cho dây chuyền sấy công nghiệp
Dây chuyền sấy cần dòng dầu ổn định để cấp nhiệt cho dàn ống, calorifier, tấm gia nhiệt hoặc bề mặt sấy. Với nhu cầu này, RY80-50-250A cần được đối chiếu với tổng lưu lượng qua các vùng sấy và trở lực của từng bộ trao đổi nhiệt.
Nếu máy sấy có nhiều vùng nhiệt, cần xác định tổng lưu lượng khi tất cả các vùng cùng hoạt động. Đường ống phân phối phải được cân bằng để dầu không chỉ đi qua vùng có trở lực thấp. Bơm cần có cột áp đủ để đưa dầu đến vùng xa nhất mà không làm những vùng gần nguồn bị quá lưu lượng.
Đối với dây chuyền sấy liên tục, ưu tiên cấu hình có khả năng vận hành ổn định trong nhiều giờ. Cụm phớt phải phù hợp với dầu nóng, còn động cơ cần có bảo vệ quá tải và giám sát nhiệt. Nếu tải sấy thay đổi theo độ ẩm nguyên liệu, nên xem xét phương án điều chỉnh lưu lượng theo tải thay vì vận hành cố định ở mức cao.
Chọn bơm cho bồn phản ứng hóa chất
Bồn phản ứng cần kiểm soát nhiệt chặt vì nhiệt độ ảnh hưởng đến tốc độ phản ứng và chất lượng sản phẩm. RY80-50-250A được chọn cho mạch áo gia nhiệt dựa trên lưu lượng dầu qua áo bồn, cột áp của đường ống và mức nhiệt cần duy trì.
Với bồn có dung tích lớn hoặc áo gia nhiệt chia nhiều vùng, cần kiểm tra khả năng phân phối dầu quanh toàn bộ thân bồn. Dòng dầu không đều có thể tạo vùng nóng sát thành và vùng lạnh ở trung tâm, ngay cả khi nhiệt độ dầu cấp đạt yêu cầu.
Khi sản xuất hóa chất nhạy với nhiệt, cần ưu tiên khả năng điều chỉnh lưu lượng và giám sát nhiệt độ dầu cấp, dầu hồi cùng nhiệt độ trong bồn. Phớt, gioăng và vật liệu thân bơm phải tương thích với dầu truyền nhiệt được sử dụng. Bơm dầu không tiếp xúc trực tiếp với hóa chất, nhưng rò rỉ dầu nóng vẫn cần được kiểm soát chặt trong khu vực sản xuất.
Chọn bơm cho bồn phối trộn và bồn giữ nhiệt
Bồn phối trộn thường cần nhiệt ổn định để nguyên liệu duy trì độ nhớt và khả năng phân tán. Bồn giữ nhiệt lại cần bù phần nhiệt thất thoát trong thời gian chờ hoặc cấp liệu. Hai nhu cầu này có thể sử dụng RY80-50-250A nhưng chế độ vận hành và điều khiển sẽ khác nhau.
Với bồn phối trộn, cần chú ý đến tải nhiệt thay đổi theo lượng nguyên liệu và tốc độ khuấy. Bơm phải cung cấp dầu đều quanh áo bồn, tránh tạo điểm quá nhiệt khi nguyên liệu có độ nhớt cao.
Với bồn giữ nhiệt, không nhất thiết phải vận hành ở lưu lượng tối đa liên tục. Có thể lựa chọn phương án điều khiển giảm công suất hoặc điều chỉnh van khi bồn đã đạt nhiệt độ yêu cầu. Cách này giúp hạn chế tiêu thụ điện và giảm tác động nhiệt lên dầu.
Chọn bơm cho nguyên liệu có độ nhớt cao
Nhựa, keo, chất kết dính, dầu nền và một số phụ gia có thể tăng độ nhớt khi nhiệt độ giảm. Hệ thống cần tuần hoàn dầu nóng qua áo bồn, ống lồng, van hoặc đường cấp liệu để giữ nguyên liệu ở trạng thái dễ chảy.
Khi chọn RY80-50-250A cho nhu cầu này, cần đánh giá nhiệt độ dầu ở thời điểm khởi động và khi vận hành ổn định. Dầu có độ nhớt thay đổi theo nhiệt độ, do đó bơm phải làm việc được trong cả giai đoạn dầu chưa đạt nhiệt và giai đoạn tải nhiệt cao.
Đường ống gia nhiệt cần có cách nhiệt tốt để tránh nguyên liệu nguội tại các đoạn xa bồn. Nếu tuyến ống dài, cột áp phải tính cả trở lực của các áo ống, van và bộ lọc. Phớt cần chịu nhiệt và chịu dầu để bảo đảm độ kín trong thời gian bơm hoạt động liên tục.
Chọn bơm cho máy cô đặc và thiết bị bay hơi
Thiết bị cô đặc và bay hơi cần truyền nhiệt liên tục qua áo gia nhiệt hoặc bộ trao đổi nhiệt. RY80-50-250A phải duy trì lưu lượng đủ để bề mặt gia nhiệt nhận dầu đều trong suốt thời gian dung dịch thay đổi nồng độ.
Khi nồng độ dung dịch tăng, tải nhiệt và đặc tính dòng công nghệ có thể thay đổi. Cần kiểm tra mức lưu lượng dầu ở giai đoạn tải cao nhất, không chỉ ở thời điểm khởi động. Cột áp cũng phải tính đến tình trạng bám cặn có thể làm tăng trở lực của bề mặt trao đổi nhiệt.
Nếu sản phẩm nhạy với nhiệt, nên ưu tiên khả năng điều chỉnh nhiệt độ dầu và lưu lượng theo từng giai đoạn cô đặc. Bơm cần được kết hợp với cảm biến nhiệt và hệ thống điều khiển để tránh cung cấp nhiệt vượt quá nhu cầu.
Chọn bơm cho hệ thống trao đổi nhiệt
Bộ trao đổi nhiệt yêu cầu dầu nóng đi qua một phía với lưu lượng ổn định, còn dòng sản phẩm hoặc không khí đi qua phía còn lại. RY80-50-250A cần đáp ứng tổng trở lực của bộ trao đổi, đường ống, van và bộ lọc.
Nếu lưu lượng dầu quá thấp, nhiệt độ đầu ra của dòng công nghệ không đạt yêu cầu. Nếu lưu lượng quá cao, mức tiêu thụ điện tăng và thời gian tiếp xúc nhiệt có thể không mang lại hiệu quả tương ứng.
Cần kiểm tra nhiệt độ dầu cấp, nhiệt độ dầu hồi và chênh lệch nhiệt trước khi quyết định chế độ làm việc. Với hệ thống có nhiều bộ trao đổi nhiệt, cần cân bằng các nhánh để tránh thiết bị gần nguồn bơm nhận quá nhiều dầu.
Chọn bơm cho đường ống và van cần giữ nhiệt
Một số dây chuyền cần giữ nhiệt cho đường ống, van, bộ lọc hoặc cụm định lượng vì nguyên liệu có thể đông đặc, kết tinh hoặc tăng độ nhớt khi nguội. RY80-50-250A đưa dầu nóng qua áo ống hoặc mạch gia nhiệt bên ngoài tuyến công nghệ.
Nhu cầu này thường có chiều dài đường ống lớn và nhiều nhánh nhỏ. Khi tính cột áp, cần bao gồm toàn bộ trở lực của tuyến xa nhất, các đoạn ống lồng, van và điểm chuyển hướng. Đường ống dầu phải được cách nhiệt để giảm thất thoát nhiệt.
Nếu nhiều van cần giữ nhiệt cùng lúc, hệ thống nên có phương án cân bằng lưu lượng. Không nên chỉ tăng công suất bơm để bù cho một nhánh thiết kế thiếu tiết diện hoặc có trở lực quá lớn.
Chọn bơm cho dây chuyền nhựa và polymer
Trong sản xuất nhựa và polymer, dầu nóng có thể dùng để gia nhiệt bồn phản ứng, bồn phối trộn, máy đùn, máy cán hoặc các cụm giữ nhiệt. RY80-50-250A được lựa chọn theo tổng tải nhiệt và đặc điểm của từng thiết bị.
Bồn phản ứng cần ưu tiên độ ổn định nhiệt và khả năng điều chỉnh theo giai đoạn. Máy đùn và máy cán cần dòng dầu đều qua các vùng gia nhiệt, tránh chênh lệch nhiệt giữa đầu vào và đầu ra. Bồn phối trộn cần kiểm soát nhiệt để duy trì độ nhớt và khả năng phân tán.
Dầu truyền nhiệt có thể phải làm việc trong nhiều giờ ở nhiệt độ cao. Vì vậy, cần kiểm tra độ bền của phớt, ổ trục, khớp nối và khả năng cách nhiệt của đường ống. Bơm nên được kết hợp với thiết bị giám sát nhiệt độ dầu và cảnh báo khi lưu lượng suy giảm.
Chọn bơm cho sản xuất thực phẩm và nguyên liệu nhạy mùi
Trong các hệ thống gia nhiệt gián tiếp, dầu không tiếp xúc với sản phẩm mà truyền nhiệt qua áo bồn hoặc bộ trao đổi. RY80-50-250A có thể được sử dụng khi dây chuyền cần giữ sản phẩm tách biệt với môi chất gia nhiệt.
Với nhu cầu này, cần ưu tiên độ kín của phớt, gioăng và mặt bích. Khu vực đặt bơm cần thuận tiện cho vệ sinh và kiểm tra rò rỉ. Dầu truyền nhiệt phải được quản lý riêng, không để phát sinh rò rỉ vào vùng sản phẩm.
Nhiệt độ cấp cần được điều chỉnh đủ để đạt yêu cầu nhưng không làm sản phẩm biến đổi do quá nhiệt. Dòng dầu đều quanh áo bồn giúp hạn chế điểm nóng và hỗ trợ duy trì chất lượng giữa các mẻ.
Chọn bơm cho dây chuyền cần vận hành liên tục
Dây chuyền hoạt động nhiều ca cần bơm có khả năng duy trì tuần hoàn lâu dài. RY80-50-250A cần được đánh giá theo thời gian chạy liên tục, nhiệt độ dầu, tần suất khởi động dừng và khả năng bảo dưỡng tại nhà máy.
Cụm ổ trục, phớt và động cơ cần có điều kiện làm việc phù hợp. Hệ thống nên có đồng hồ hoặc cảm biến theo dõi áp suất hút, áp suất đẩy, nhiệt độ ổ trục và tình trạng rò rỉ.
Nếu việc dừng dây chuyền gây tổn thất lớn, có thể xem xét bơm dự phòng hoặc phương án chuyển mạch phù hợp. Bơm dự phòng chỉ có ý nghĩa khi đường ống, van và điều khiển cho phép chuyển đổi nhanh mà không làm mất nhiệt đột ngột.
Chọn bơm cho hệ thống có nhiều thiết bị dùng chung nguồn nhiệt
Một nguồn gia nhiệt có thể cấp dầu cho máy sấy, bồn phản ứng và đường ống giữ nhiệt cùng lúc. Trong trường hợp này, RY80-50-250A phải đáp ứng tổng lưu lượng khi các thiết bị hoạt động đồng thời.
Cần lập sơ đồ nhánh và xác định thiết bị có trở lực lớn nhất. Cột áp phải đủ cho nhánh xa nhất, còn van điều tiết cần được bố trí để cân bằng các nhánh còn lại.
Nếu tải của các thiết bị thay đổi theo ca, hệ thống nên có cảm biến và phương án điều chỉnh. Chọn bơm quá lớn chỉ để đáp ứng một thời điểm tải cao có thể làm tăng tiêu thụ điện trong phần lớn thời gian còn lại.
Chọn bơm theo điều kiện dầu truyền nhiệt
Loại dầu và nhiệt độ làm việc ảnh hưởng trực tiếp đến khả năng chảy qua RY80-50-250A. Dầu có độ nhớt cao cần được tính đến ở trạng thái khởi động và trạng thái nhiệt ổn định.
Cần xác định dầu có chứa phụ gia, có nguy cơ tạo cặn hoặc có yêu cầu đặc biệt về vật liệu làm kín hay không. Phớt, gioăng, cánh bơm và thân bơm phải tương thích với môi chất trong toàn bộ dải nhiệt.
Dầu bị oxy hóa hoặc lẫn nước có thể làm tăng độ nhớt và giảm hiệu quả truyền nhiệt. Nếu hệ thống không kiểm soát chất lượng dầu, việc chọn đúng bơm ban đầu vẫn không bảo đảm hiệu suất lâu dài.
Chọn bơm theo điều kiện đường ống
Đường kính ống, chiều dài tuyến, số lượng co nối, van, bộ lọc và chiều cao lắp đặt ảnh hưởng đến cột áp cần thiết của RY80-50-250A. Đường hút cần được đặc biệt chú ý vì điều kiện hút kém có thể gây rung, tiếng ồn và suy giảm lưu lượng.
Đường ống phải có giá đỡ độc lập để không truyền tải trọng lên thân bơm. Mặt bích cần căn chỉnh và mối nối phải kín, nhất là tại phía hút để tránh không khí lọt vào.
Nếu hệ thống có nhiều nhánh, cần tính trở lực riêng của từng nhánh. Việc chọn bơm chỉ theo đường kính cửa hút và cửa đẩy mà bỏ qua toàn bộ mạch có thể dẫn đến thiếu lưu lượng hoặc quá tải.
Chọn bơm theo yêu cầu điều khiển
Nếu dây chuyền cần giữ một nhiệt độ cố định, RY80-50-250A nên được kết hợp với cảm biến nhiệt độ dầu cấp, dầu hồi và thiết bị nhận nhiệt. Nếu tải thay đổi nhanh, cần xem xét khả năng điều chỉnh lưu lượng bằng van hoặc biến tần.
Hệ thống điều khiển cũng cần giám sát áp suất hút, áp suất đẩy, mức dầu và tình trạng động cơ. Khi phát hiện mất lưu lượng, quá nhiệt hoặc rò rỉ, hệ thống có thể cảnh báo hoặc dừng bơm theo thiết lập an toàn.
Chọn bơm theo nhu cầu điều khiển giúp thiết bị không phải làm việc cố định ở một chế độ trong mọi điều kiện. Đây là yếu tố quan trọng để cân bằng giữa độ ổn định nhiệt và mức tiêu thụ năng lượng.
Chọn bơm theo yêu cầu chống rò rỉ
Với dầu nóng, độ kín của phớt và các mối nối là tiêu chí cần kiểm tra trước khi đưa bơm vào dây chuyền. RY80-50-250A cần sử dụng cụm phớt, gioăng và vật liệu phù hợp với nhiệt độ cùng loại dầu.
Nếu hệ thống đặt gần khu vực sản phẩm, cần chú ý hơn đến khả năng phát hiện và xử lý rò rỉ. Khu vực bơm cần có không gian kiểm tra, khay hứng hoặc biện pháp thu gom phù hợp với thiết kế nhà máy.
Khớp nối phải được căn chỉnh, ổ trục phải ổn định và đường ống không được tạo lực lên thân bơm. Những yếu tố này giúp phớt làm việc đúng và giảm nguy cơ dầu thoát ra khi bơm vận hành lâu.
Chọn bơm theo khả năng bảo trì
Bơm dùng trong sản xuất cần được kiểm tra phớt, ổ trục, khớp nối, cánh bơm và bộ lọc theo kế hoạch. Khi chọn RY80-50-250A, cần bảo đảm vị trí lắp đặt có đủ không gian để tháo kiểm tra và thay thế linh kiện.
Nếu bơm đặt quá sát tường, đường ống hoặc thiết bị khác, thời gian bảo dưỡng có thể kéo dài. Việc kiểm tra rò rỉ, nhiệt độ ổ trục và độ rung cũng khó thực hiện thường xuyên.
Khả năng tiếp cận thuận tiện giúp nhà máy xử lý dấu hiệu bất thường sớm. Đây là tiêu chí đặc biệt quan trọng với dây chuyền hoạt động liên tục hoặc có chi phí dừng máy cao.
Cách xác định RY80-50-250A có phù hợp hay không
Trước khi lựa chọn, cần tập hợp thông tin về nhiệt độ dầu, loại dầu, lưu lượng cần thiết, cột áp, chiều dài và đường kính đường ống, số lượng thiết bị nhận nhiệt, trở lực bộ lọc cùng chế độ vận hành.
Sau đó cần đối chiếu điểm làm việc của bơm với điều kiện thực tế. Bơm phải đáp ứng tải lớn nhất nhưng vẫn có phương án điều chỉnh khi tải giảm. Nếu hệ thống hiện hữu, nên đo áp suất và nhiệt độ thực tế thay vì chỉ sử dụng thông số thiết kế cũ.
Cần kiểm tra cả điều kiện hút, khả năng lắp đặt, độ kín, công suất động cơ và phương án bảo dưỡng. Một lựa chọn đúng là lựa chọn phù hợp với toàn bộ mạch dầu, không chỉ phù hợp với một thiết bị riêng lẻ.
Chọn RY80-50-250A đúng với từng nhu cầu sản xuất
Với dây chuyền sấy, cần ưu tiên lưu lượng ổn định và khả năng cấp nhiệt đều qua nhiều vùng. Với bồn phản ứng, cần chú trọng kiểm soát nhiệt, độ kín và khả năng điều chỉnh theo giai đoạn phản ứng. Với bồn phối trộn và nguyên liệu độ nhớt cao, cần quan tâm đến nhiệt độ khởi động, trở lực đường ống và khả năng giữ nhiệt.
Với máy cô đặc, thiết bị bay hơi và bộ trao đổi nhiệt, cần tính đúng cột áp qua bề mặt trao đổi và kiểm soát cặn. Với dây chuyền vận hành liên tục, cần ưu tiên độ bền của phớt, ổ trục, động cơ, khả năng giám sát và phương án bảo dưỡng.
Bơm dầu truyền nhiệt RY80-50-250A chỉ phát huy hiệu quả khi được chọn theo đúng tải nhiệt, dầu truyền nhiệt, đường ống và chế độ điều khiển của từng nhà máy. Đánh giá đầy đủ các yếu tố này giúp bơm duy trì dòng dầu ổn định, giảm tiêu thụ năng lượng và bảo đảm thiết bị nhiệt làm việc đúng yêu cầu sản xuất.

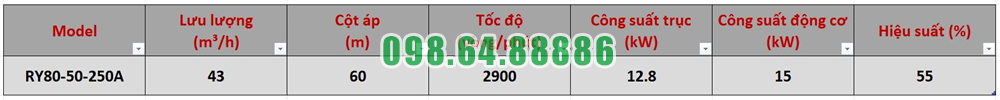

Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

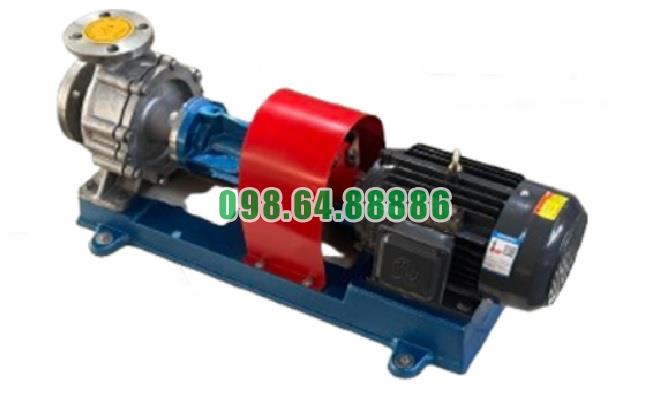

Hình ảnh thực tế bơm dầu truyền nhiệt RY
