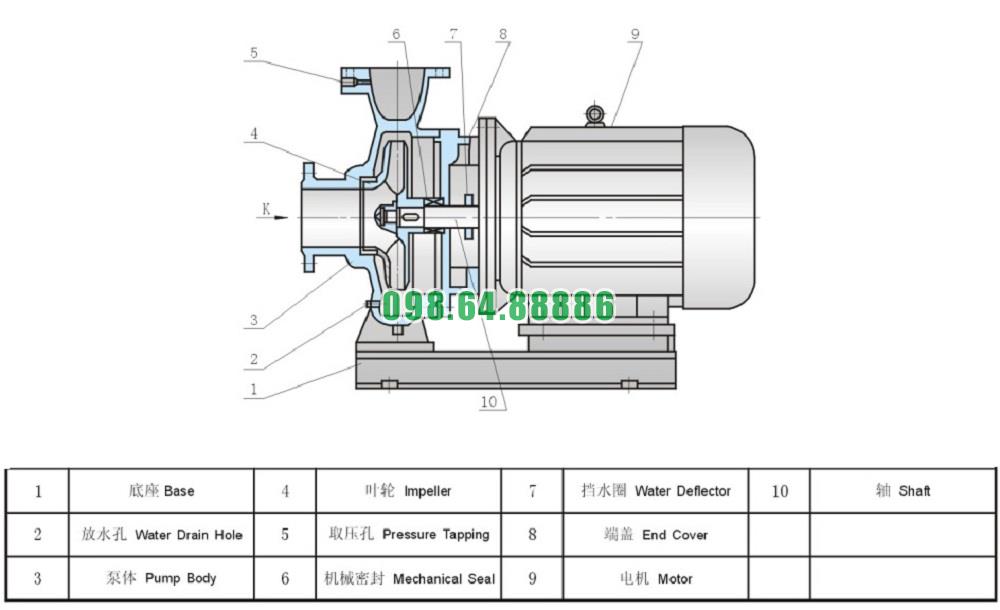

Cấu tạo chính của bơm nước trục ngang mã SLW65-ISW65-100-I động cơ 3 kw
Bơm nước trục ngang model SLW65-ISW65-100-I với động cơ 3 kW là một thiết bị thường được sử dụng trong các ứng dụng cung cấp nước, hệ thống cấp nước, hoặc các hệ thống công nghiệp khác. Dưới đây là cấu tạo chính của bơm này:
1. Thân Bơm (Pump Casing)
- Chất liệu: Thường làm bằng gang hoặc thép không gỉ, tùy thuộc vào ứng dụng và yêu cầu chống ăn mòn.
- Chức năng: Được thiết kế để chứa các thành phần nội bộ của bơm và hướng dòng nước qua các phần của bơm.
2. Rotor (Impeller)
- Chất liệu: Thường là hợp kim nhôm, thép không gỉ, hoặc các vật liệu chống ăn mòn khác.
- Chức năng: Làm nhiệm vụ tạo ra lực ly tâm để đẩy nước ra khỏi bơm.
3. Trục (Shaft)
- Chất liệu: Thường là thép không gỉ hoặc thép hợp kim với khả năng chống mài mòn cao.
- Chức năng: Truyền động từ động cơ đến rotor. Trục quay giúp rotor quay và tạo ra áp suất trong hệ thống.
4. Động Cơ (Motor)
- Công suất: 3 kW
- Chất liệu: Thường là vỏ thép sơn tĩnh điện hoặc bằng hợp kim nhôm.
- Chức năng: Cung cấp năng lượng cho bơm thông qua hệ thống truyền động. Động cơ có thể là động cơ điện một pha hoặc ba pha, tùy thuộc vào yêu cầu cụ thể.
5. Cánh Bơm (Pump Impeller)
- Chất liệu: Tương tự như rotor, cánh bơm thường được làm từ các vật liệu chịu mài mòn.
- Chức năng: Đẩy nước vào hệ thống hoặc ra khỏi bơm, tạo áp suất cần thiết để chuyển nước.
6. Bạc Đạn (Bearings)
- Chất liệu: Thường làm bằng thép không gỉ hoặc các vật liệu chịu mài mòn khác.
- Chức năng: Hỗ trợ trục quay và giảm ma sát, đảm bảo trục hoạt động trơn tru.
7. Hệ Thống Chạy Bơm (Pump Bearings and Shaft Sleeve)
- Chất liệu: Có thể là thép không gỉ hoặc các vật liệu chống ăn mòn.
- Chức năng: Giảm ma sát và bảo vệ trục khỏi sự mài mòn.
8. Ống Hút và Xả (Inlet and Outlet Flanges)
- Chất liệu: Thường bằng gang, thép không gỉ, hoặc các vật liệu chống ăn mòn khác.
- Chức năng: Kết nối bơm với hệ thống ống dẫn nước.
9. Hệ Thống Giữ Chặt (Pump Casing Cover)
- Chất liệu: Thường làm bằng gang hoặc thép không gỉ.
- Chức năng: Che chắn và bảo vệ các phần bên trong của bơm.
10. Hệ Thống Làm Mát (Cooling System)
- Chất liệu: Có thể là các bộ phận làm mát tích hợp trong động cơ hoặc được kết nối ngoài.
- Chức năng: Đảm bảo động cơ hoạt động trong phạm vi nhiệt độ an toàn.
Bơm trục ngang SLW65-ISW65-100-I thường được thiết kế để hoạt động ổn định với hiệu suất cao và tuổi thọ lâu dài. Các chi tiết và chất liệu có thể khác nhau tùy theo nhà sản xuất và yêu cầu kỹ thuật cụ thể
Lợi ích khi sử dụng bơm nước trục ngang mã SLW65-ISW65-100-I động cơ 3 kw
Bơm nước trục ngang mã SLW65-ISW65-100-I với động cơ 3 kW có nhiều lợi ích trong các ứng dụng khác nhau. Dưới đây là một số lợi ích chính khi sử dụng loại bơm này:
1. Hiệu suất cao
- Hiệu suất tối ưu: Với khả năng bơm đạt lưu lượng tối đa 65 m³/h, bơm này có thể đáp ứng các yêu cầu cấp nước với hiệu suất cao, giúp hệ thống hoạt động ổn định.
- Công suất động cơ: Động cơ 3 kW cung cấp đủ năng lượng để bơm hoạt động hiệu quả, đáp ứng nhu cầu cấp nước cho nhiều ứng dụng khác nhau.
2. Thiết kế tiết kiệm không gian
- Trục ngang: Thiết kế trục ngang giúp tiết kiệm không gian lắp đặt và làm cho bơm dễ dàng tích hợp vào các hệ thống hiện có hoặc trong không gian hạn chế.
- Kích thước nhỏ gọn: Thường thì bơm trục ngang có kích thước nhỏ gọn hơn so với bơm trục đứng, giúp dễ dàng lắp đặt và bảo trì.
3. Ứng dụng linh hoạt
- Đa dạng ứng dụng: Bơm trục ngang SLW65-ISW65-100-I có thể được sử dụng trong nhiều ứng dụng khác nhau như cấp nước cho hệ thống tưới tiêu, hệ thống làm mát, cấp nước cho công nghiệp, hoặc trong các hệ thống cấp nước dân dụng.
- Tính linh hoạt: Bơm này có thể được sử dụng trong các hệ thống với nhiều yêu cầu khác nhau về lưu lượng và áp suất.
4. Bảo trì dễ dàng
- Thiết kế đơn giản: Bơm trục ngang thường có thiết kế đơn giản, dễ tháo lắp và bảo trì. Điều này giúp giảm thời gian và chi phí bảo trì.
- Dễ dàng thay thế linh kiện: Các linh kiện thay thế của bơm trục ngang thường có sẵn và dễ dàng thay thế khi cần.
5. Hoạt động ổn định
- Ổn định và bền bỉ: Bơm với động cơ 3 kW và thiết kế chất lượng thường hoạt động ổn định và có tuổi thọ cao, giúp giảm thiểu sự cố và ngừng hoạt động không mong muốn.
- Ít rung và tiếng ồn: Thiết kế của bơm giúp giảm rung và tiếng ồn trong quá trình hoạt động, tạo điều kiện làm việc yên tĩnh hơn.
6. Tiết kiệm năng lượng
- Hiệu suất năng lượng: Bơm trục ngang SLW65-ISW65-100-I được thiết kế để tối ưu hóa hiệu suất năng lượng, giúp tiết kiệm chi phí vận hành và giảm tiêu thụ điện năng.
7. Bảo vệ môi trường
- Hiệu suất cao và tiết kiệm năng lượng: Việc tiết kiệm năng lượng không chỉ giúp giảm chi phí mà còn giảm lượng khí thải carbon, góp phần bảo vệ môi trường.
8. Tính tương thích cao
- Tương thích với các hệ thống khác: Bơm này có thể dễ dàng tích hợp vào các hệ thống hiện có mà không cần thay đổi cấu trúc lớn, giúp tiết kiệm chi phí và thời gian lắp đặt.
9. Khả năng chống ăn mòn
- Chất liệu chất lượng: Các bơm nước trục ngang thường được làm từ các vật liệu chống ăn mòn, giúp bơm hoạt động tốt trong các điều kiện môi trường khắc nghiệt.
10. Tính đáng tin cậy
- Hiệu suất cao và ít sự cố: Bơm trục ngang thường có thiết kế đáng tin cậy, giúp giảm thiểu các sự cố và tăng cường hiệu suất hoạt động.
Những lợi ích trên giúp bơm nước trục ngang SLW65-ISW65-100-I là một sự lựa chọn hiệu quả cho nhiều ứng dụng cần cấp nước với hiệu suất cao và độ tin cậy cao
Điều kiện làm việc bơm nước trục ngang mã SLW65-ISW65-100-I động cơ 3 kw
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

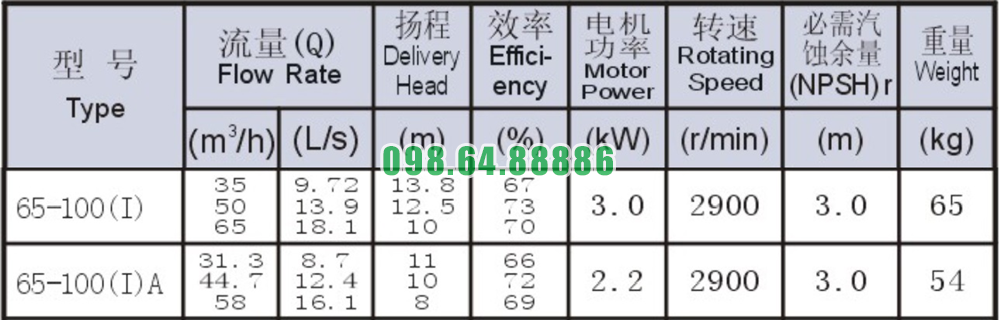

Bảng thông số kỹ thuật bơm nước trục ngang mã SLW65-ISW65-100-I động cơ 3 kw

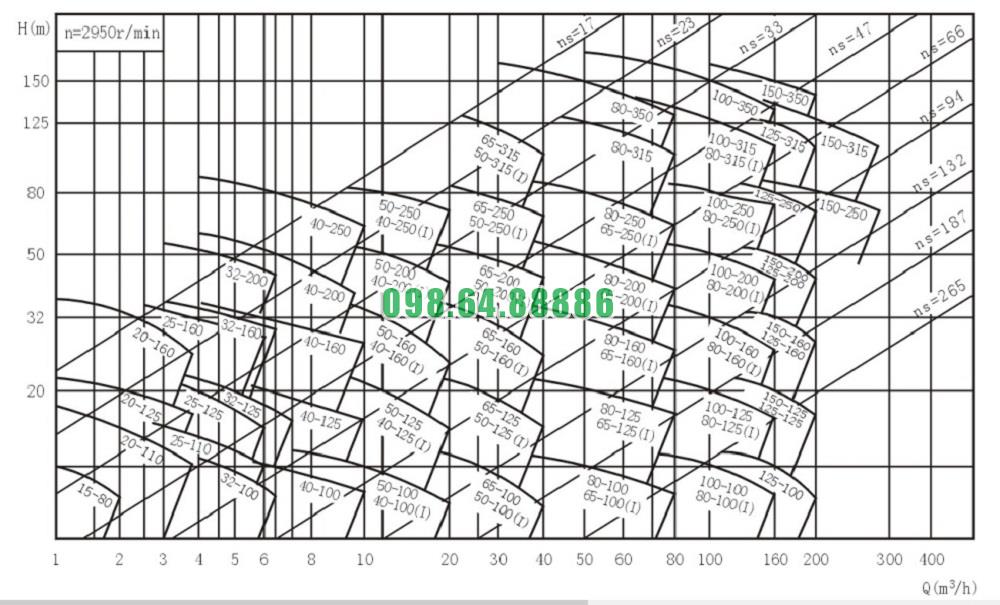

Đường cong hiệu suất bơm nước trục ngang mã SLW65-ISW65-100-I động cơ 3 kw

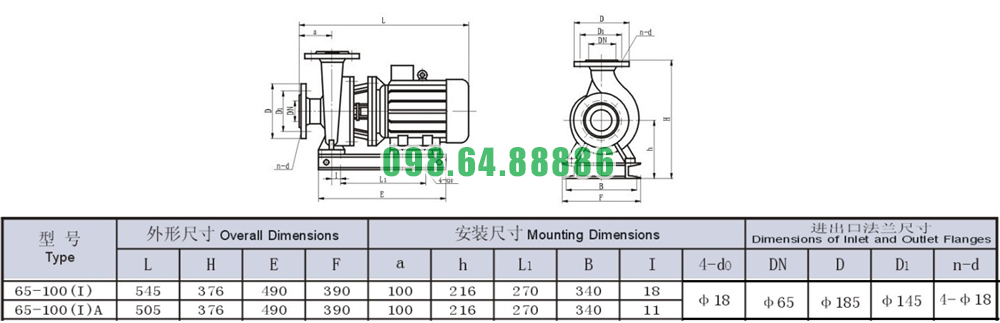

Bản vẽ cấu tạo và kích thước bơm nước trục ngang mã SLW65-ISW65-100-I động cơ 3 kw
