Thiết kế cánh bơm và buồng bơm lùa trục đứng model ISG100-100, IRG100-100 quyết định trực tiếp đến hiệu suất, độ ồn, độ rung và tuổi thọ. Cụm thủy lực tối ưu sẽ giảm tổn thất, duy trì cột áp – lưu lượng đúng điểm làm việc và tăng độ bền tổng thể.
Thiết kế cánh bơm và buồng bơm lùa trục đứng model ISG100-100, IRG100-100 sử dụng bố trí hút – xả trên cùng một đường trục (inline). Dòng chảy đi thẳng qua buồng bơm, ít đổi hướng nên tổn thất thủy lực nhỏ, áp ra đều và dễ tích hợp vào đường ống hiện hữu.
Dạng cánh kín (closed impeller), khe hở đầu cánh được kiểm soát chặt giúp tăng hiệu suất thể tích.
Số cánh và góc ra cánh tối ưu để cân bằng giữa cột áp và lưu lượng, hạn chế xoáy rối, cải thiện NPSH.
Cấu trúc đĩa trước/đĩa sau tạo kênh dẫn ổn định, giảm rò rỉ nội bộ.
Tùy môi trường: gang hợp kim chịu mài mòn, inox 304/316 cho nước nóng hoặc dung dịch có ăn mòn nhẹ.
Bề mặt gia công mịn, có thể phủ epoxy trong ứng dụng xử lý nước để giảm bám cặn.
Cánh bơm được cân bằng động ở tốc độ làm việc nhằm giảm rung và tải lên vòng bi, phớt cơ khí.
Miền làm việc nên đặt gần BEP (Best Efficiency Point) để giảm recirculation trong cánh, tăng hiệu suất và tuổi thọ.
Wear ring (vòng chống mài mòn) hoặc khe hở kiểm soát ở mắt cánh để giảm rò rỉ nội bộ, giữ hiệu suất dài hạn.
Gờ hướng dòng nhỏ (anti-vortex) hạn chế xoáy tại tâm cánh, giảm nguy cơ xâm thực.
Buồng bơm dạng volute hoặc khuếch tán (diffuser) giúp chuyển hóa động năng → áp năng mượt, hạn chế sốc áp ở cửa xả.
Tiết diện tăng dần theo chu vi volute phân phối áp đều, giảm lực hướng kính bất lợi lên cánh.
Cửa hút thẳng, khuyến nghị đoạn ống thẳng ≥ 5D trước cửa hút để ổn định dòng.
Cửa xả nên có đoạn thẳng ≥ 3–5D để giảm nhiễu xoáy và thuận tiện lắp van, đồng hồ.
Gang cầu, thép hợp kim, inox 304/316 tùy ứng dụng; bề mặt trong mịn giúp giảm ma sát.
Gioăng – vòng đệm PTFE/EPDM/FKM phù hợp nhiệt độ và hóa tính lưu chất, đảm bảo kín khít khi giãn nở nhiệt.
Tổ hợp mặt phớt SiC/Carbon/SiC, lò xo SS316 chịu ăn mòn – nhiệt, duy trì kín khít ở áp làm việc cao.
Rò rỉ vi mô trong giới hạn thiết kế vừa làm kín vừa bôi trơn bề mặt phớt, tăng tuổi thọ.
Vít xả khí trên đỉnh buồng bơm loại khí trước khởi động, giảm nguy cơ xâm thực ban đầu.
Nút xả đáy hỗ trợ vệ sinh buồng bơm, tránh cáu cặn làm mất cân bằng thủy lực.
Bảo đảm NPSH_available > NPSH_required + khoảng an toàn.
Ống hút ngắn – to – thẳng, hạn chế co 90° gần cửa hút; giữ mực nước bể hút đủ cao để tránh hút khí.
Chọn điểm làm việc gần BEP để giảm rung ồn, giảm tải lên ổ trục và nâng hiệu suất tổng thể.
Điều khiển tốc độ để giữ setpoint áp/lưu lượng, giảm tổn thất do van tiết lưu và hạ tiếng ồn thủy lực.
Quan sát mòn mép cánh, rỗ xâm thực, bám cặn; phục hồi bề mặt hoặc thay khi vượt ngưỡng.
Đo – hiệu chỉnh khe hở wear ring để duy trì hiệu suất thể tích.
Vệ sinh định kỳ buồng bơm, strainer đầu hút; cân bằng lại rôto sau sửa chữa lớn để giữ êm – ổn định.
Thiết kế cánh bơm và buồng bơm lùa trục đứng model ISG100-100, IRG100-100 tập trung vào hình học cánh kín tối ưu, buồng volute/diffuser chuyển hóa năng lượng hiệu quả và cấu hình inline đồng trục để giảm tổn thất. Kết hợp vật liệu phù hợp, phớt cơ khí chất lượng và thực hành lắp đặt – bảo trì đúng chuẩn, cụm thủy lực của ISG/IRG mang lại hiệu suất cao, vận hành êm ổn định và tuổi thọ dài, đáp ứng tốt các ứng dụng từ cấp nước, tăng áp, HVAC đến xử lý nước và hóa chất nhẹ
Nguyên tắc hoạt động cơ bản của bơm lùa trục đứng model ISG100-100, IRG100-100
Bơm lùa trục đứng ISG100-100, IRG100-100 là dòng bơm ly tâm dạng inline, hoạt động dựa trên nguyên lý truyền năng lượng từ động cơ sang chất lỏng thông qua cánh bơm, tạo áp lực để di chuyển nước trong hệ thống. Nguyên tắc này có thể tóm lược qua các bước sau:
1. Khởi động và tạo vùng áp suất chênh lệch
Khi động cơ điện vận hành, trục bơm đồng trục với động cơ quay kéo theo cánh bơm.
Tại mắt cánh bơm (vùng trung tâm), áp suất giảm xuống so với áp suất đường hút, tạo chênh áp để nước từ bể chứa hoặc đường ống hút chảy vào buồng bơm.
2. Tác động lực ly tâm của cánh bơm
Cánh bơm quay với tốc độ cao, truyền năng lượng cơ học cho chất lỏng.
Dưới tác dụng của lực ly tâm, nước được hất từ tâm cánh ra mép ngoài với vận tốc lớn.
Quá trình này làm tăng động năng của dòng nước.
3. Chuyển đổi động năng thành áp năng
Nước đi vào khoang xoắn (volute) hoặc bộ khuếch tán trong thân bơm.
Tại đây, vận tốc dòng chảy giảm dần và được chuyển hóa thành áp suất, giúp tạo ra cột áp ổn định ở cửa xả.
4. Thoát nước qua cửa xả inline
Do thiết kế cửa hút và cửa xả thẳng hàng (inline), nước di chuyển theo dòng thẳng, ít thay đổi hướng.
Điều này làm giảm tổn thất thủy lực, giúp hiệu suất bơm cao và áp lực ổn định.
5. Chu trình liên tục
Khi nước được đẩy ra khỏi bơm, áp suất thấp tiếp tục hình thành tại mắt cánh, hút thêm nước mới từ đường ống hút.
Quá trình lặp lại liên tục, đảm bảo dòng nước được tuần hoàn hoặc cấp phát ổn định theo yêu cầu hệ thống.
Đặc điểm nổi bật trong nguyên tắc hoạt động của ISG100-100, IRG100-100
Đồng trục với động cơ: giảm rung động, truyền lực trực tiếp, hạn chế thất thoát năng lượng.
Dòng chảy inline: tiết kiệm không gian, giảm tổn thất áp suất và dễ lắp đặt vào hệ thống ống.
Hiệu suất ổn định: vận hành tối ưu ở vùng BEP (Best Efficiency Point), hạn chế xâm thực, tăng tuổi thọ bơm.
Nguyên tắc hoạt động cơ bản của bơm lùa trục đứng ISG100-100, IRG100-100 dựa trên lực ly tâm của cánh bơm để biến đổi động năng thành áp năng, từ đó tạo ra dòng nước liên tục và áp lực ổn định. Thiết kế đồng trục và dạng inline giúp tối ưu hiệu suất, tiết kiệm không gian và đảm bảo bơm vận hành bền bỉ trong nhiều ứng dụng.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100100-co-luu-luong-cao-100-m3h.html

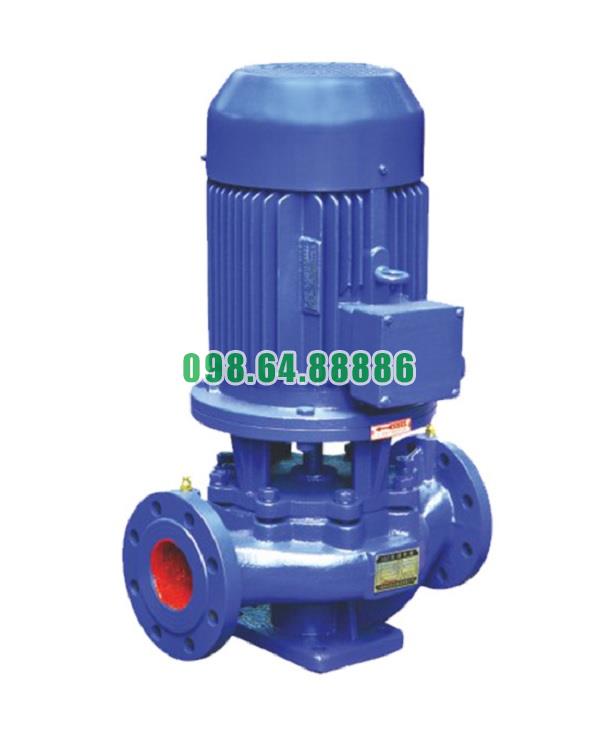

Máy bơm lùa trục đứng, bơm đường ống ISG100-100, IRG100-100 5.5kw, 100m3, 12.5m
