Bơm đường ống trục đứng ISG100-100A, IRG100-100A sử dụng cơ chế truyền động đồng trục trực tiếp (close-coupled):
Trục động cơ và trục bơm được thiết kế nối liền trên cùng một trục thẳng đứng.
Mô-men xoắn từ động cơ được truyền trực tiếp đến cánh bơm mà không cần khớp nối trung gian.
Giúp hạn chế tổn thất năng lượng, đồng thời duy trì độ ổn định và hiệu suất cao.
Động cơ điện
Đặt ở phía trên thân bơm.
Là loại động cơ không đồng bộ 3 pha, hiệu suất cao (IE2/IE3).
Cung cấp mô-men xoắn cho trục bơm hoạt động liên tục.
Trục bơm (Pump Shaft)
Vật liệu: thép hợp kim hoặc inox AISI 420/431, chịu được tải xoắn lớn.
Trục gắn chặt với rotor động cơ và đầu dưới liên kết trực tiếp với cánh bơm.
Đảm bảo truyền động ổn định, ít rung lắc.
Ổ bi (Bearing)
Đỡ tải trọng dọc trục và tải trọng hướng kính trong quá trình vận hành.
Được bôi trơn bằng mỡ chuyên dụng để giảm ma sát, tăng tuổi thọ.
Cánh bơm (Impeller)
Gắn trực tiếp vào đầu trục.
Khi trục quay, cánh bơm tạo lực ly tâm, hút và đẩy chất lỏng qua hệ thống.
Phớt cơ khí (Mechanical Seal)
Đặt tại vị trí trục xuyên qua thân bơm.
Chức năng: giữ kín chất lỏng, ngăn rò rỉ khi trục quay tốc độ cao.
Hiệu suất cao: giảm tổn hao do không cần khớp nối trung gian.
Kết cấu gọn nhẹ: toàn bộ cụm bơm – động cơ nhỏ gọn, chiếm ít không gian.
Độ tin cậy lớn: giảm nguy cơ lệch tâm, hạn chế hỏng hóc.
Vận hành êm ái: ổ bi và cân bằng động tốt, giảm rung động và tiếng ồn.
Bảo trì đơn giản: ít chi tiết truyền động, dễ tháo lắp và thay thế.
Cơ chế truyền động trục của bơm đường ống trục đứng ISG100-100A, IRG100-100A là đồng trục trực tiếp giữa động cơ và trục bơm, mang lại hiệu suất cao, vận hành ổn định, gọn gàng và dễ bảo trì. Đây là ưu điểm nổi bật khiến dòng bơm này trở thành lựa chọn tin cậy trong các hệ thống cấp nước, HVAC, PCCC và công nghiệp hiện đại.
Trong cấu tạo của bơm đường ống trục đứng ISG100-100A IRG100-100A, phớt làm kín đóng vai trò cực kỳ quan trọng nhằm ngăn chặn tình trạng rò rỉ chất lỏng ra bên ngoài buồng bơm. Đây là bộ phận bảo vệ động cơ, ổ trục và các linh kiện khác khỏi tác động của chất lỏng, đồng thời duy trì áp suất và hiệu suất vận hành ổn định.
Hệ thống phớt làm kín thường được sử dụng trên bơm ISG100-100A IRG100-100A là phớt cơ khí (Mechanical Seal), gồm các bộ phận chính:
Vòng tĩnh và vòng quay: Được làm từ vật liệu cứng như ceramic, carbon hoặc silicon carbide, tiếp xúc trực tiếp để tạo bề mặt làm kín.
Lò xo và đệm đàn hồi: Giữ áp lực tiếp xúc giữa các bề mặt, đảm bảo độ kín khít trong quá trình bơm hoạt động.
Vỏ bọc kim loại và gioăng phụ trợ: Tăng cường khả năng chịu áp suất, hạn chế biến dạng khi nhiệt độ thay đổi.
Ngăn ngừa rò rỉ hiệu quả: Giữ chất lỏng trong buồng bơm, bảo đảm lưu lượng ổn định.
Tăng tuổi thọ thiết bị: Tránh chất lỏng xâm nhập vào ổ trục và động cơ, giảm mài mòn.
Hoạt động bền bỉ: Có khả năng làm việc trong môi trường áp suất cao, nhiệt độ biến đổi và tốc độ quay lớn.
An toàn môi trường: Đặc biệt quan trọng trong các ứng dụng bơm hóa chất hoặc nước nóng, giúp ngăn chặn sự cố rò rỉ gây ô nhiễm.
Kiểm tra định kỳ: Quan sát khu vực trục bơm để phát hiện sớm dấu hiệu rò rỉ hoặc nhiệt độ bất thường.
Vệ sinh phớt: Loại bỏ cặn bẩn bám trên bề mặt vòng phớt để tránh xước và giảm hiệu quả làm kín.
Bôi trơn hợp lý: Đảm bảo phớt luôn được làm mát và bôi trơn nhờ dòng chất lỏng lưu thông.
Thay thế kịp thời: Khi phát hiện phớt mòn, nứt hoặc biến dạng, cần thay mới để tránh hỏng hóc lan rộng sang các bộ phận khác.
Hệ thống phớt làm kín chống rò rỉ của bơm đường ống trục đứng model ISG100-100A IRG100-100A chính là yếu tố then chốt đảm bảo độ tin cậy và hiệu quả vận hành. Việc lựa chọn đúng loại phớt cơ khí, kết hợp với bảo dưỡng định kỳ, sẽ giúp bơm vận hành an toàn, bền bỉ, hạn chế sự cố và tiết kiệm chi phí dài hạn.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100100-co-luu-luong-cao-100-m3h.html

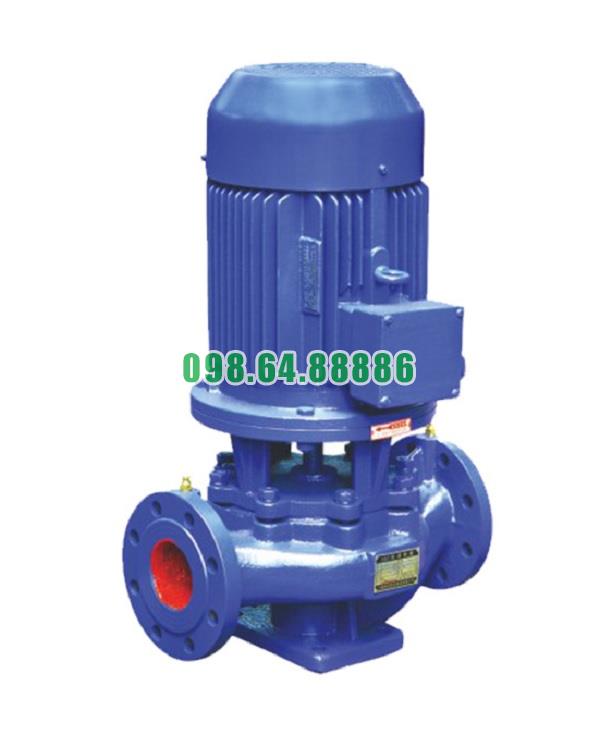

Máy bơm đường ống trục đứng, bơm lắp thẳng trục ISG100-100A, IRG100-100A 4kw, 89m3, 10m
9.936.000 VND
