Đầu bơm bánh răng 2CY7.5-2.5 MS 7.5kw-4, 7.5m3/h

Nguyên lý làm việc của Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS

1. Truyền động từ động cơ đến bánh răng

Đầu bơm 2CY7.5-2.5 MS được dẫn động bởi motor điện hoặc động cơ diesel. Trục động cơ nối trực tiếp hoặc qua khớp nối với trục bơm. Khi trục quay, nó làm bánh răng chủ động trong bơm quay theo. Bánh răng chủ động ăn khớp với bánh răng bị động, khiến cả hai quay ngược chiều nhau trong buồng bơm kín.

2. Tạo lực hút chất lỏng (khu vực cửa hút)

Khi hai bánh răng bắt đầu tách khỏi điểm ăn khớp, các khoang giữa răng và thành bơm mở rộng, thể tích tăng lên. Sự gia tăng thể tích này tạo ra chân không cục bộ, làm áp suất giảm xuống. Dưới tác động của chênh lệch áp suất, chất lỏng bên ngoài được hút vào khoang hút của bơm.

3. Vận chuyển chất lỏng quanh buồng bơm

Chất lỏng bị “gói” trong các khoảng trống giữa răng bánh và thành bơm. Khi bánh răng tiếp tục quay, các khoang chứa chất lỏng di chuyển dọc theo thành vỏ, từ cửa hút sang cửa xả. Điểm đặc biệt là:

• Chất lỏng không đi qua khe giữa hai bánh răng.

• Thay vào đó, nó được dẫn vòng ngoài theo thành buồng bơm, đảm bảo dòng chảy liên tục và ổn định.

4. Nén và đẩy chất lỏng ra ngoài (khu vực cửa xả)

Khi bánh răng đến gần cửa xả, hai bánh bắt đầu ăn khớp trở lại. Lúc này, thể tích giữa các răng giảm dần, chất lỏng bị nén lại và bị ép ra ngoài qua cửa xả. Quá trình này tạo ra áp suất ổn định, đưa chất lỏng vào hệ thống đường ống.

5. Chu trình lặp lại liên tục

Mỗi vòng quay của bánh răng sẽ dịch chuyển một thể tích chất lỏng nhất định. Chu kỳ hút – vận chuyển – nén – đẩy diễn ra liên tục, nhờ đó bơm tạo ra dòng chảy ổn định và lưu lượng đều theo tốc độ quay của động cơ.

6. Đặc điểm quan trọng trong nguyên lý làm việc

• Lưu lượng tỷ lệ với tốc độ quay: động cơ quay càng nhanh, bơm đẩy càng nhiều.

• Lưu lượng ổn định, không xung áp nhờ cơ chế thể tích kín khít.

• Phát huy hiệu quả với chất lỏng nhớt: dầu FO, dầu nhờn, keo dán, nhựa đường... vì độ nhớt giúp bịt kín khe hở, hạn chế rò rỉ ngược.

• Khả năng chịu áp lực cao nhờ bánh răng thép tôi cứng và thân gang đúc dày.

Nguyên lý làm việc của Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS dựa trên cơ chế dịch chuyển thể tích khép kín: bánh răng quay tạo lực hút, vận chuyển chất lỏng quanh buồng bơm và ép nó ra ngoài bằng áp suất cao. Chính nguyên lý này giúp bơm có lưu lượng ổn định, hiệu suất cao và khả năng xử lý chất lỏng nhớt vượt trội, trở thành lựa chọn tối ưu trong nhiều ngành công nghiệp.

Sử dụng Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS trong hệ thống bôi trơn

1. Vì sao bơm bánh răng phù hợp với hệ thống bôi trơn

Hệ thống bôi trơn trong các nhà máy, động cơ, tua-bin, máy cán thép… đòi hỏi một thiết bị có khả năng:

• Cung cấp dầu liên tục, lưu lượng đều để duy trì màng dầu bôi trơn.

• Xử lý dầu nhớt độ nhớt cao mà vẫn giữ ổn định áp suất.

• Hoạt động tin cậy 24/7 trong môi trường công nghiệp nặng.

Đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS đáp ứng hoàn hảo những yêu cầu này nhờ nguyên lý dịch chuyển tích cực và thiết kế bền bỉ.

2. Cách bơm hoạt động trong hệ thống bôi trơn

• Khi motor quay, bánh răng chủ động kéo bánh răng bị động quay ngược chiều.

• Dầu nhớt được hút vào buồng bơm nhờ hiệu ứng chân không, sau đó bị cuốn theo khe răng và vận chuyển dọc theo thành vỏ bơm.

• Tại cửa xả, răng khớp lại, ép dầu ra ngoài với áp suất ổn định.

• Nhờ đó, dầu được cấp liên tục tới các ổ trục, bạc lót, vòng bi, hộp số hoặc bề mặt ma sát.

3. Ưu điểm nổi bật khi dùng trong bôi trơn

• Lưu lượng đều, không xung áp → duy trì lớp dầu ổn định, ngăn khô trục hoặc mài mòn.

• Bơm được dầu nhớt độ nhớt cao → kể cả khi nhiệt độ thấp, dầu đặc.

• Tự mồi tốt → dễ hút dầu từ két chứa dưới thấp, không cần bơm phụ trợ.

• Bánh răng thép tôi cứng → chịu mài mòn, vận hành bền bỉ lâu dài.

• Có van an toàn (tùy chọn) → bảo vệ hệ thống khi áp suất tăng bất thường.

4. Ứng dụng thực tế

• Trong nhà máy điện: tuần hoàn dầu bôi trơn cho tua-bin hơi, máy phát điện.

• Trong công nghiệp thép: bơm dầu cho ổ trục cán thép và máy ép.

• Trong cơ khí chế tạo: cấp dầu liên tục cho hộp số, máy nén, máy công cụ.

• Trong hệ thống thủy lực – bôi trơn kết hợp: vừa cấp dầu áp suất, vừa duy trì bôi trơn.

5. Lưu ý khi vận hành trong hệ thống bôi trơn

• Chọn dầu phù hợp (dầu nhớt 32, 46, 68…) tùy loại máy móc.

• Lắp lọc dầu trước cửa hút để tránh cặn bẩn làm mòn bánh răng.

• Đảm bảo dầu không quá nguội hoặc quá đặc, có thể cần gia nhiệt trước khi bơm.

• Kiểm tra định kỳ phớt, vòng bi để tránh rò rỉ và duy trì độ kín khít.

Khi sử dụng trong hệ thống bôi trơn, đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS mang lại sự ổn định, tin cậy và tuổi thọ cao. Nhờ khả năng cung cấp dầu đều, bơm giúp ngăn ngừa mài mòn, giảm ma sát và kéo dài tuổi thọ máy móc công nghiệp. Đây là lý do dòng bơm này luôn được ưu tiên lựa chọn trong các hệ thống bôi trơn quy mô lớn.

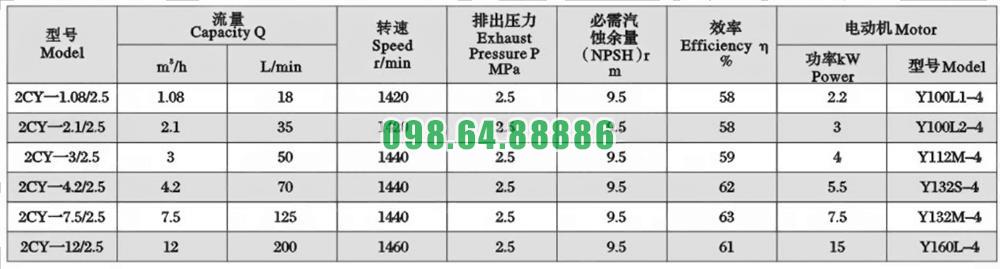

Bảng thông số kỹ thuật đầu bơm bánh răng 2CY7.5-2.5 MS

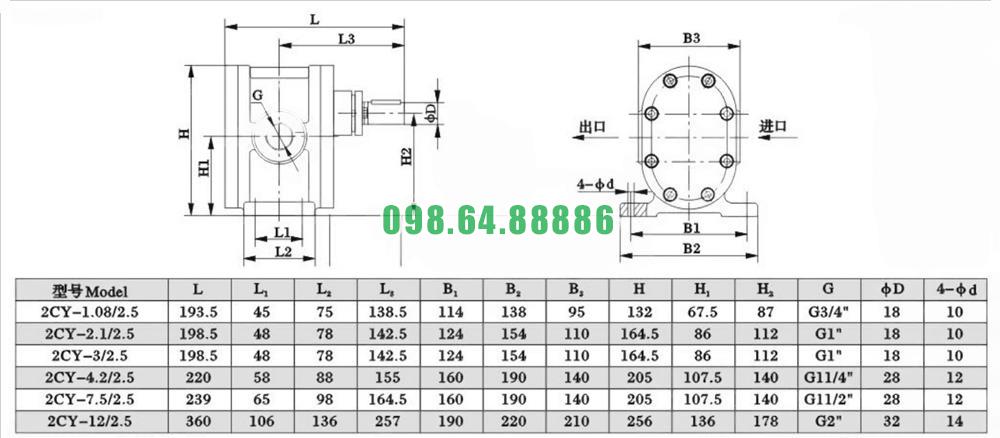

Kích thước bản vẽ của đầu bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS

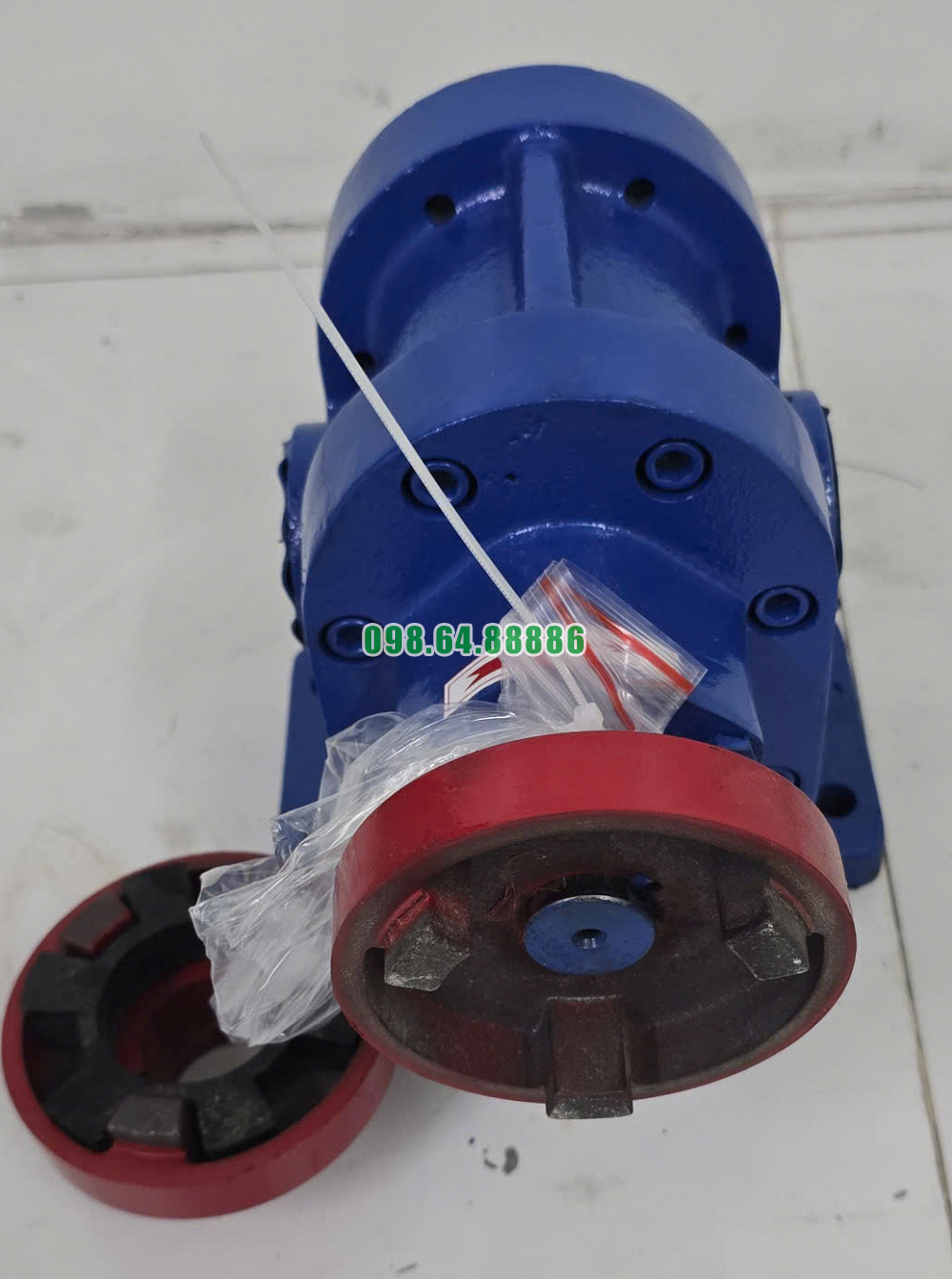

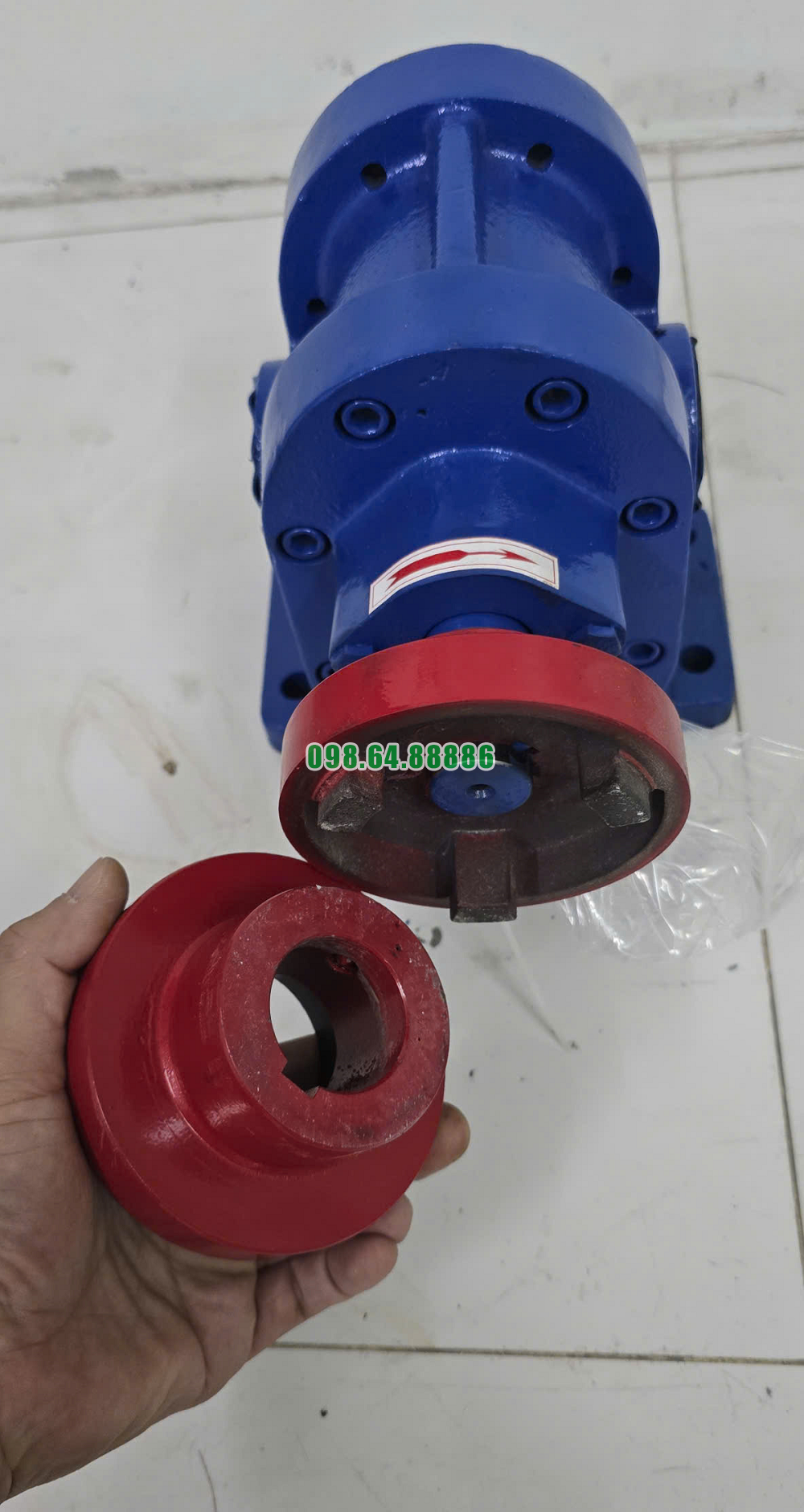

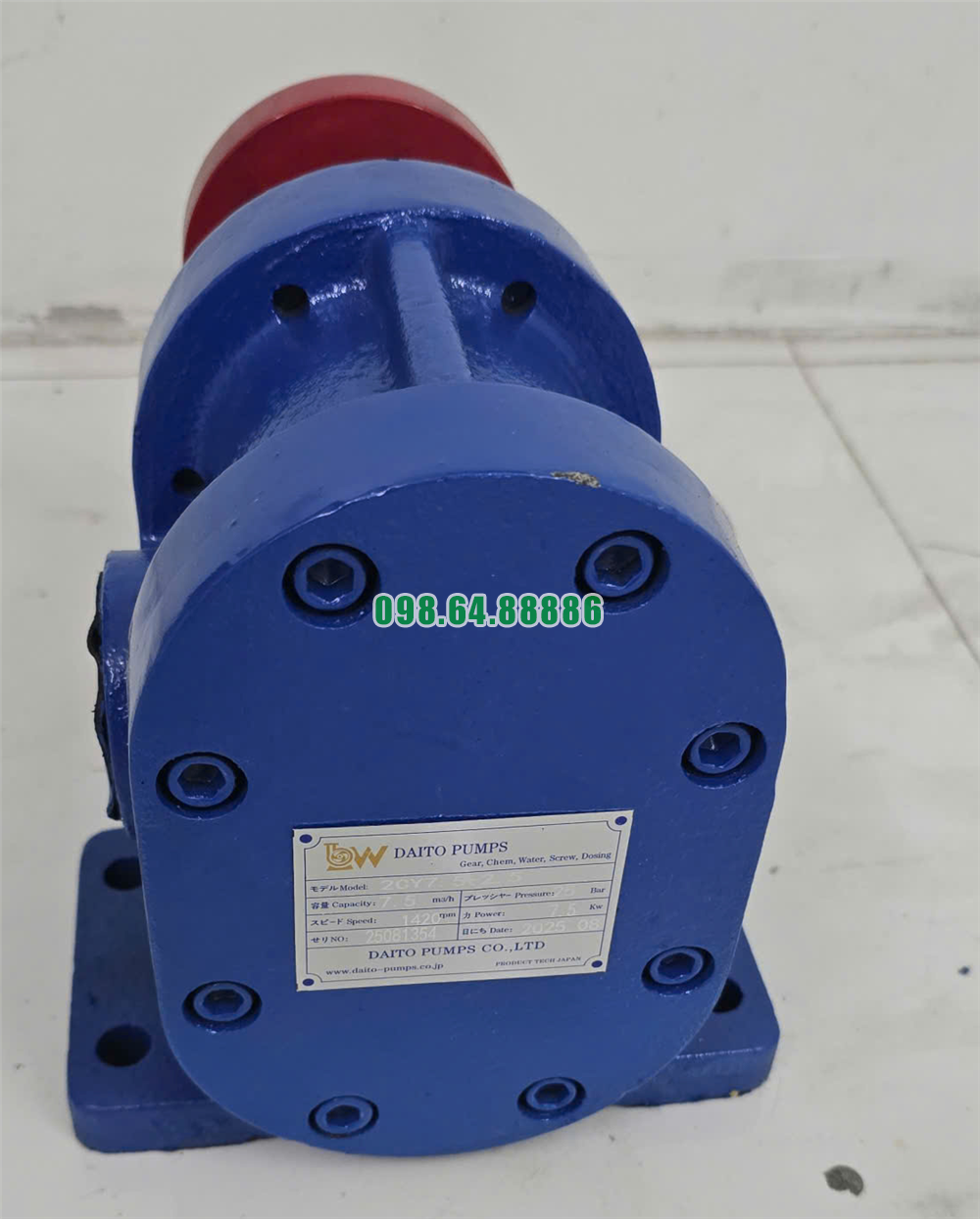

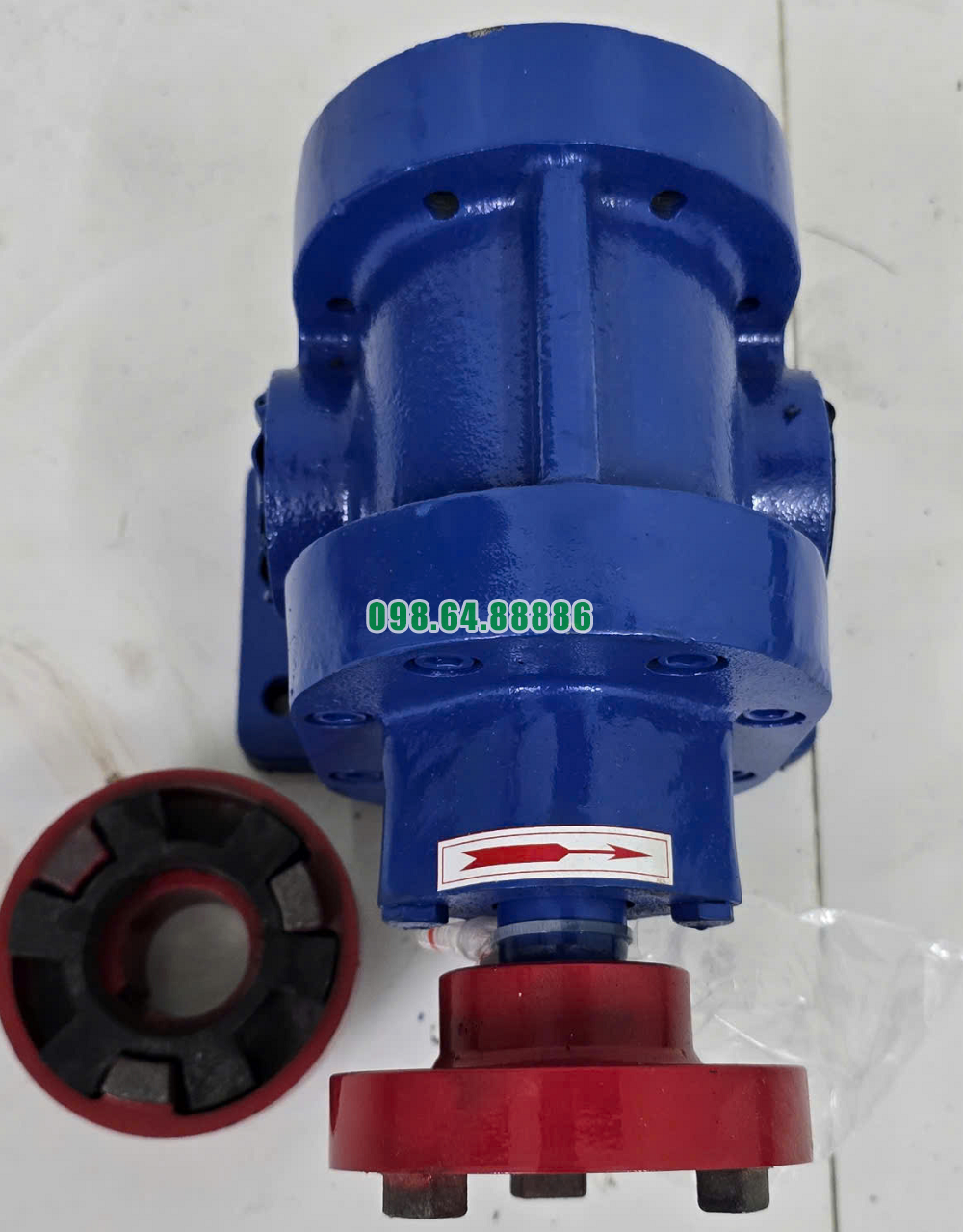

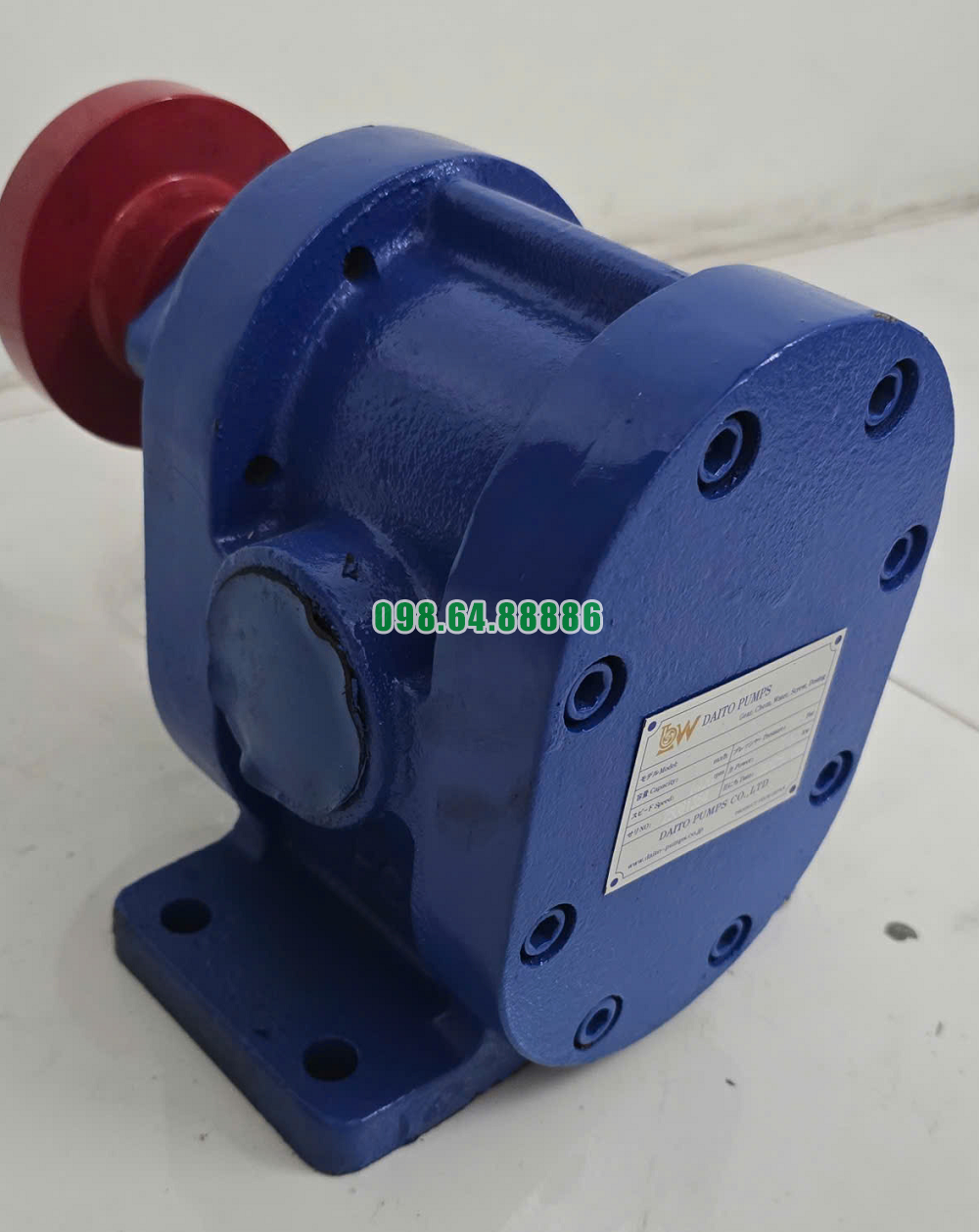

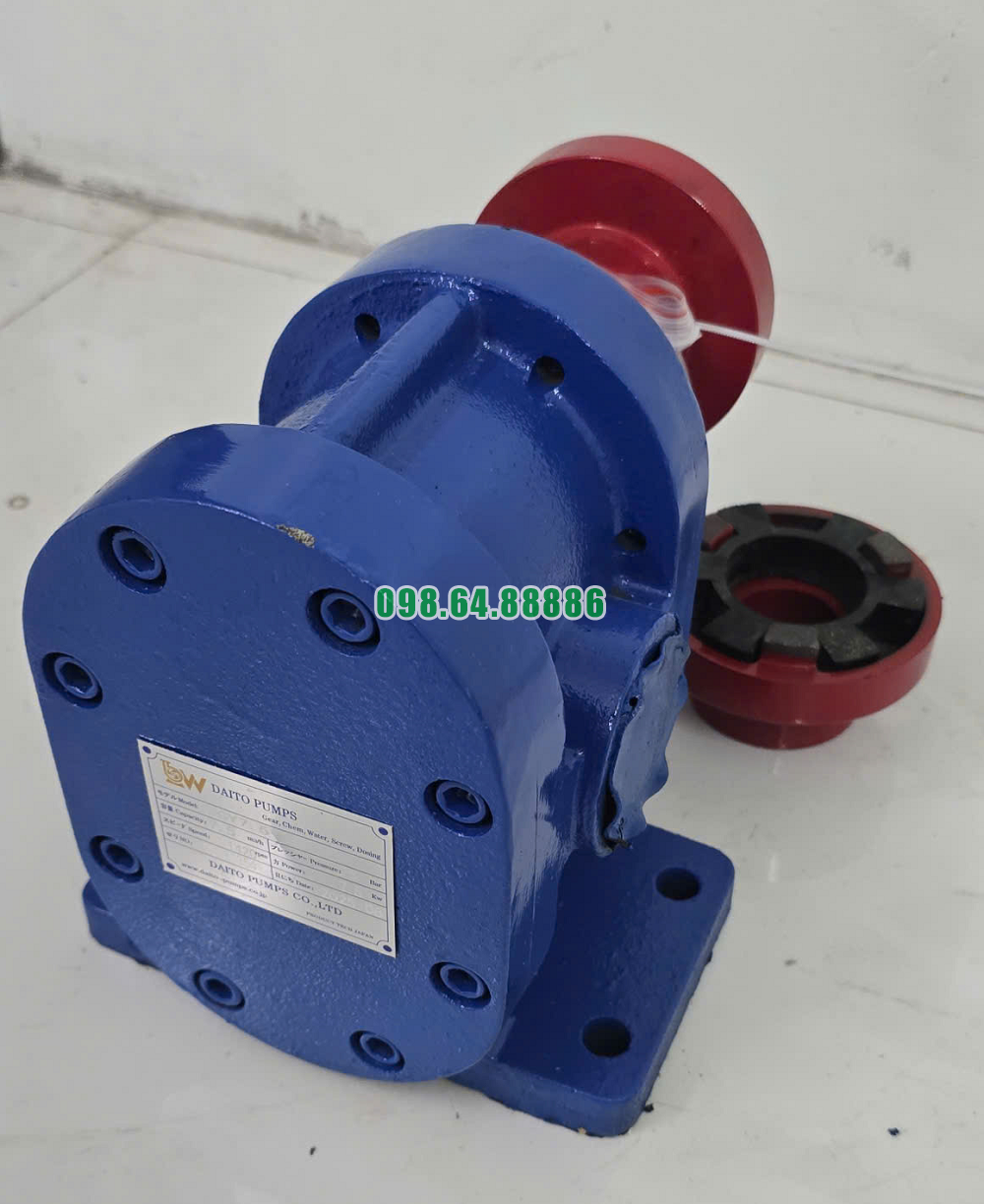

Hình ảnh thực tế của sản phẩm Đầu bơm bánh răng 2CY7.5-2.5 MS

Phớt làm kín kiểu 59U của bơm bánh răng ăn khớp ngoài 2CY7.5-2.5 MS

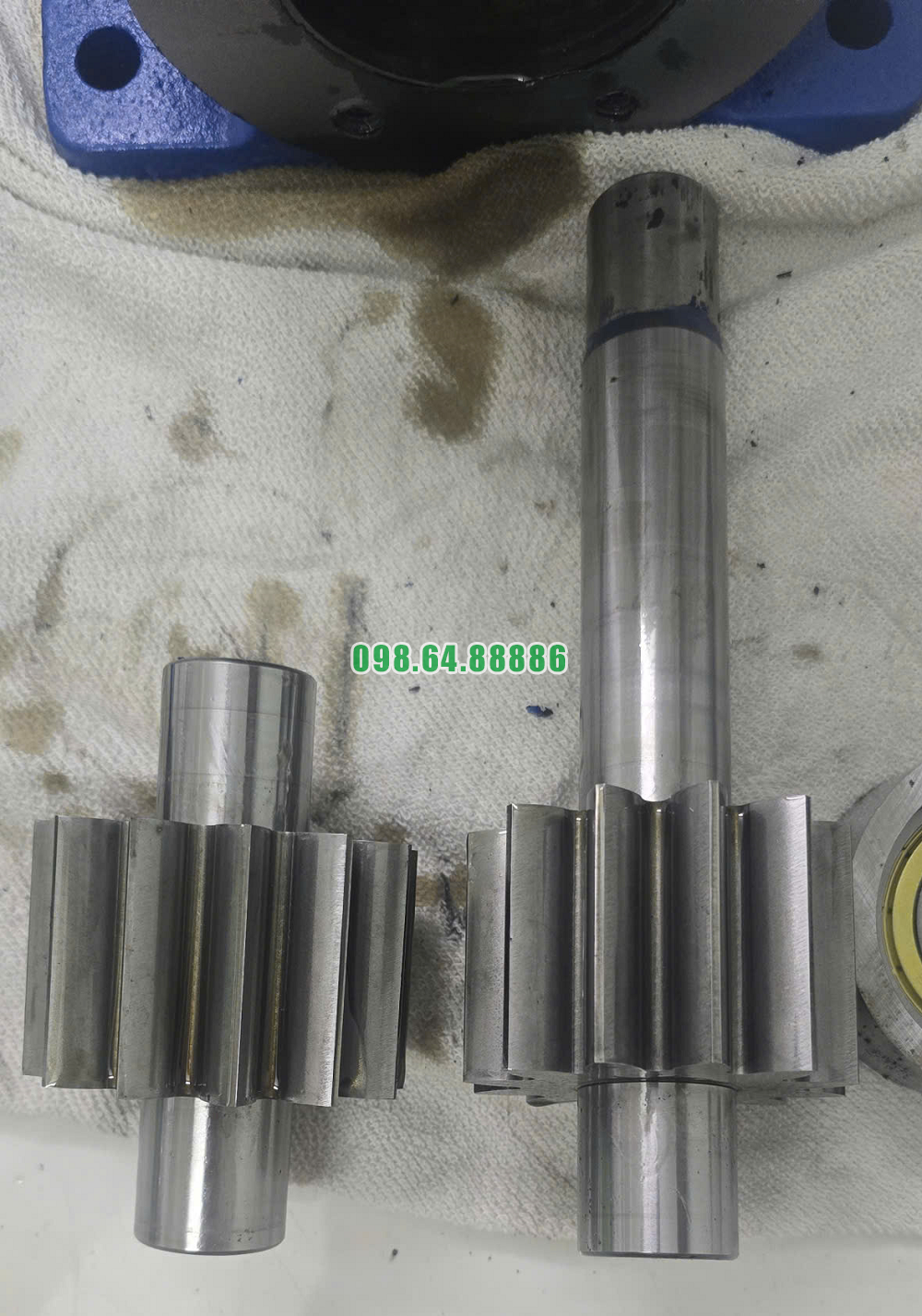

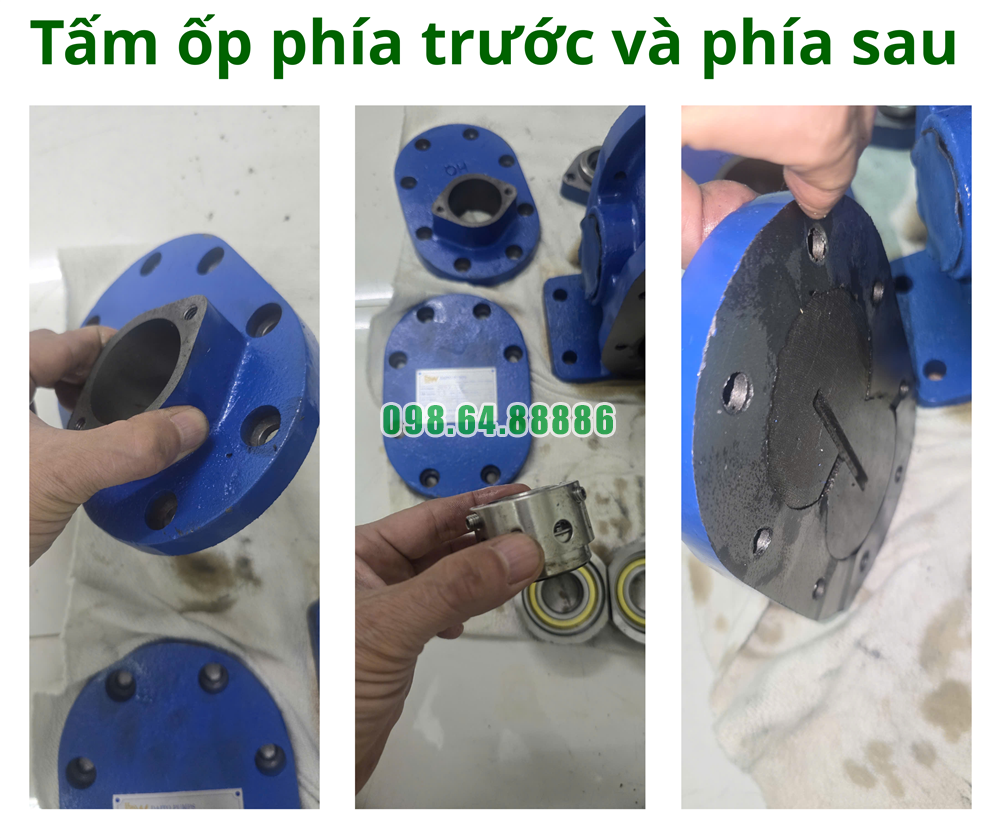

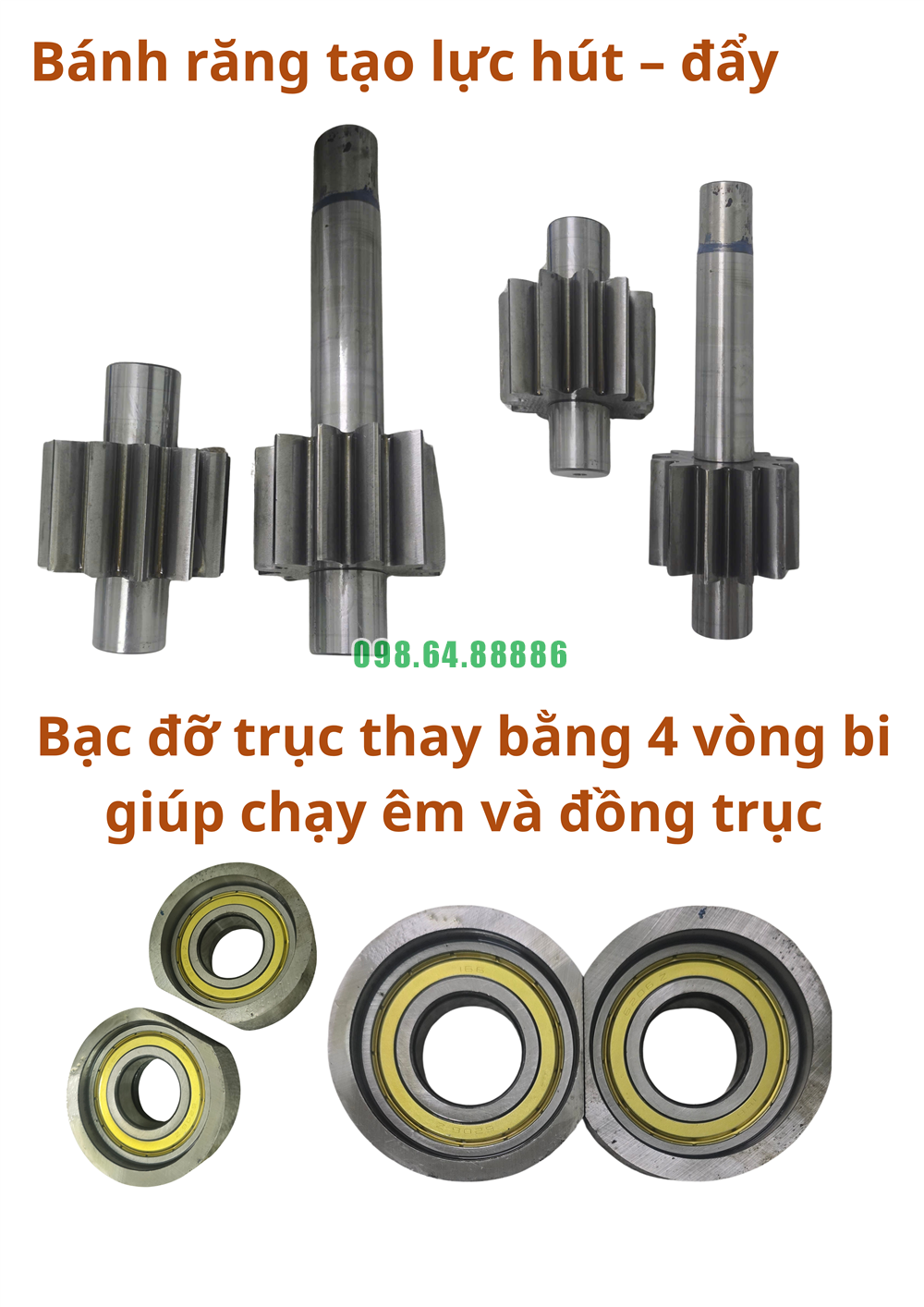

Chi tiết tháo rời ra của bơm bánh răng 2CY7.5-2.5MS

Video Đầu bơm bánh răng 2CY7.5-2.5 MS Lưu lượng : 7.5m3/h, Sử dụng động cơ điện : 7.5kw-4
