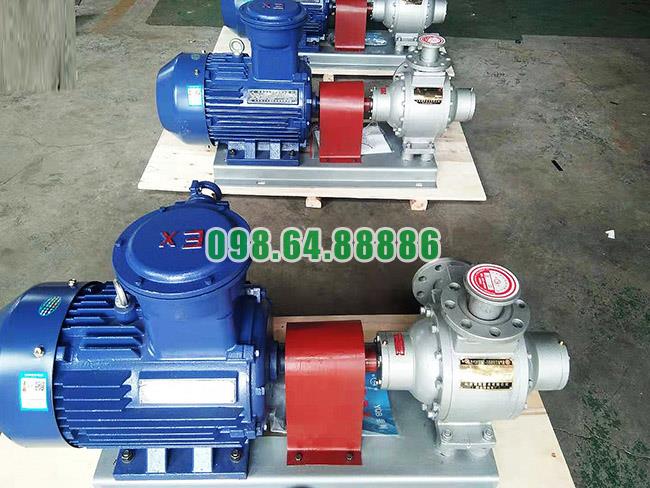

Bơm khí dầu mỏ hóa lỏng YQB80-5 công suất 18.5KW

Chu trình dịch chuyển chất lỏng bên trong Bơm khí amoniac hóa lỏng YQB80-5

Trong các thiết bị bơm khí hóa lỏng, việc hiểu rõ cơ chế dịch chuyển môi chất bên trong là yếu tố quan trọng để đánh giá hiệu suất và độ an toàn. Chu trình dịch chuyển chất lỏng bên trong bơm khí amoniac hóa lỏng YQB80-5 được xây dựng dựa trên nguyên lý bơm cánh gạt, giúp vận chuyển amoniac một cách liên tục, ổn định và kín tuyệt đối.

Tổng quan về chu trình dịch chuyển

Chu trình dịch chuyển chất lỏng trong bơm khí amoniac hóa lỏng YQB80-5 bao gồm ba giai đoạn chính: hút – vận chuyển – đẩy. Các giai đoạn này diễn ra liên tục trong mỗi vòng quay của rôto, tạo nên dòng chảy ổn định.

Sự thay đổi thể tích của các khoang chứa bên trong bơm là yếu tố quyết định cho toàn bộ chu trình.

Giai đoạn hút môi chất

Tạo vùng áp suất thấp

Khi trục bơm quay với tốc độ 780 vòng/phút, rôto quay lệch tâm bên trong thân bơm. Các cánh gạt trượt ra ngoài nhờ lực ly tâm, tạo ra các khoang có thể tích tăng dần tại khu vực cửa hút.

Sự gia tăng thể tích này làm giảm áp suất trong khoang, tạo điều kiện để amoniac lỏng được hút vào bên trong bơm.

Dòng chảy đi vào ổn định

Thiết kế cổng hút giúp dòng chất lỏng đi vào một cách êm ái, hạn chế xoáy và tránh hình thành bọt khí. Điều này giúp bảo vệ hệ thống và đảm bảo hiệu suất.

Giai đoạn vận chuyển bên trong bơm

Hình thành các khoang kín

Sau khi được hút vào, amoniac được giữ trong các khoang kín được tạo bởi cánh gạt, rôto và thành bơm. Các khoang này di chuyển theo chuyển động quay của rôto.

Nhờ thiết kế kín và độ chính xác cao, môi chất không bị rò rỉ ra ngoài hoặc quay ngược lại.

Di chuyển liên tục theo vòng quay

Các khoang chứa môi chất di chuyển từ khu vực hút sang khu vực đẩy theo chu vi của buồng bơm. Quá trình này diễn ra liên tục và đồng bộ với tốc độ quay của trục.

Giai đoạn đẩy môi chất

Giảm thể tích khoang

Khi các khoang chứa môi chất tiến đến khu vực cửa đẩy, thể tích của chúng giảm dần do cấu trúc lệch tâm của buồng bơm.

Sự giảm thể tích này làm tăng áp suất bên trong khoang, tạo lực đẩy mạnh.

Đẩy amoniac ra ngoài

Amoniac lỏng được đẩy ra khỏi bơm qua cổng xả với chênh lệch áp suất 0.5 MPa. Dòng chảy được duy trì ổn định, đảm bảo cung cấp liên tục cho hệ thống.

Vai trò của thiết kế cánh gạt trong chu trình

Cánh gạt là yếu tố cốt lõi trong chu trình dịch chuyển. Nhờ khả năng trượt linh hoạt và ép sát vào thành bơm, cánh gạt giúp tạo các khoang kín hiệu quả.

Thiết kế này giúp giảm rò rỉ nội bộ, tăng hiệu suất và đảm bảo chu trình diễn ra liên tục.

Đảm bảo độ kín trong chu trình dịch chuyển

Hệ thống phớt cơ khí và các gioăng kín giúp ngăn chặn rò rỉ tại các vị trí quan trọng. Điều này đảm bảo toàn bộ chu trình diễn ra trong môi trường kín, không thất thoát môi chất.

Độ kín cao cũng giúp duy trì áp suất ổn định trong suốt quá trình vận hành.

Ổn định dòng chảy và hạn chế bọt khí

Chu trình dịch chuyển trong bơm khí amoniac hóa lỏng YQB80-5 được thiết kế để hạn chế hiện tượng xoáy và bọt khí. Dòng chảy liên tục và ổn định giúp tránh xâm thực và bảo vệ các bộ phận bên trong.

Hiệu quả của chu trình trong vận hành thực tế

Nhờ chu trình hút – vận chuyển – đẩy diễn ra liên tục và chính xác, bơm có thể duy trì lưu lượng 80 m³/h ổn định. Điều này giúp hệ thống vận hành hiệu quả, không bị gián đoạn.

Chu trình tối ưu còn giúp giảm tiêu hao năng lượng và tăng tuổi thọ thiết bị.

Chu trình dịch chuyển chất lỏng bên trong bơm khí amoniac hóa lỏng YQB80-5 là sự kết hợp hoàn hảo giữa nguyên lý cánh gạt, thiết kế lệch tâm và hệ thống làm kín hiệu quả. Từ giai đoạn hút, vận chuyển đến đẩy, tất cả đều được tối ưu để đảm bảo dòng chảy liên tục và an toàn.

Việc hiểu rõ chu trình này giúp người vận hành khai thác tối đa hiệu suất của bơm khí amoniac hóa lỏng YQB80-5, đồng thời đảm bảo độ bền và an toàn trong các ứng dụng công nghiệp.

Bơm khí amoniac hóa lỏng YQB80-5 và thiết kế giảm thiểu rung lắc

Trong các hệ thống vận chuyển khí amoniac hóa lỏng, rung lắc là một trong những yếu tố ảnh hưởng trực tiếp đến độ bền thiết bị, hiệu suất và an toàn vận hành. Bơm khí amoniac hóa lỏng YQB80-5 và thiết kế giảm thiểu rung lắc là một giải pháp kỹ thuật quan trọng giúp thiết bị hoạt động êm ái, ổn định và lâu dài trong môi trường công nghiệp khắc nghiệt.

Tác động của rung lắc trong hệ thống bơm

Gây hao mòn cơ khí

Rung động liên tục có thể làm tăng ma sát giữa các bộ phận như trục, vòng bi và cánh gạt, dẫn đến hao mòn nhanh chóng.

Ảnh hưởng đến độ kín và an toàn

Rung lắc mạnh có thể làm lỏng các khớp nối hoặc hệ thống làm kín, gây rò rỉ khí amoniac – một môi chất nguy hiểm.

Thiết kế giảm rung lắc của bơm YQB80-5

Đồng bộ giữa đầu bơm và động cơ

Một trong những yếu tố quan trọng của Bơm khí amoniac hóa lỏng YQB80-5 và thiết kế giảm thiểu rung lắc là sự đồng bộ chính xác giữa đầu bơm và động cơ YB180L-4. Điều này giúp giảm sai lệch trục và hạn chế rung động trong quá trình truyền động.

Cân bằng động rotor

Rotor được thiết kế và gia công với độ cân bằng cao, giúp giảm lực ly tâm không đồng đều khi quay, từ đó hạn chế rung lắc.

Vai trò của hệ thống cánh gạt

Phân bố lực đều

Hệ thống cánh gạt tạo ra nhiều khoang làm việc, giúp phân bố lực đều trong buồng bơm, tránh tập trung áp lực tại một điểm.

Dòng chảy ổn định

Thiết kế cánh gạt giúp dòng chảy liên tục, giảm xung áp – nguyên nhân chính gây rung động trong hệ thống bơm.

Tốc độ quay tối ưu

Giảm dao động cơ học

Với tốc độ quay 780 vòng/phút, bơm hoạt động trong mức tối ưu, hạn chế rung lắc và đảm bảo hiệu suất ổn định.

Tăng tuổi thọ thiết bị

Tốc độ phù hợp giúp giảm áp lực lên các bộ phận cơ khí, kéo dài tuổi thọ của bơm.

Kết cấu cơ khí vững chắc

Thân bơm chịu lực tốt

Thân bơm được chế tạo chắc chắn, giúp hấp thụ và giảm thiểu rung động truyền ra môi trường xung quanh.

Nền lắp đặt ổn định

Bơm được thiết kế để lắp đặt trên nền móng vững chắc, giảm ảnh hưởng của rung động trong quá trình vận hành.

Hệ thống khớp nối và vòng bi

Khớp nối linh hoạt

Khớp nối giữa động cơ và đầu bơm giúp hấp thụ sai lệch nhỏ và giảm truyền rung động.

Vòng bi chất lượng cao

Vòng bi được thiết kế để chịu tải tốt và giảm ma sát, góp phần hạn chế rung lắc.

Lợi ích của thiết kế giảm rung lắc

Vận hành êm ái và ổn định

Bơm hoạt động với độ rung thấp giúp tăng độ ổn định và giảm tiếng ồn.

Giảm chi phí bảo trì

Hạn chế hao mòn giúp giảm tần suất sửa chữa và thay thế linh kiện.

Tăng độ an toàn

Một trong những lợi ích quan trọng của Bơm khí amoniac hóa lỏng YQB80-5 và thiết kế giảm thiểu rung lắc là giảm nguy cơ rò rỉ và sự cố trong quá trình vận hành.

Bơm khí amoniac hóa lỏng YQB80-5 và thiết kế giảm thiểu rung lắc là sự kết hợp giữa công nghệ cơ khí chính xác và thiết kế tối ưu. Nhờ đồng bộ truyền động, hệ thống cánh gạt ổn định và kết cấu vững chắc, bơm không chỉ hoạt động êm ái mà còn đảm bảo độ bền và an toàn cao trong môi trường công nghiệp. Đây là yếu tố quan trọng giúp thiết bị trở thành lựa chọn đáng tin cậy trong các hệ thống vận chuyển amoniac hóa lỏng hiện đại.
