Trong cấu tạo của bơm ly tâm trục đứng inline model ISG40-160A và IRG40-160A, buồng bơm và vỏ bơm đóng vai trò bảo vệ và định hướng dòng chảy, là nơi diễn ra quá trình tạo áp lực và dẫn lưu chất. Hai bộ phận này không chỉ liên quan đến khả năng làm việc mà còn ảnh hưởng lớn đến độ bền, hiệu suất và khả năng chịu áp suất của bơm.
Buồng bơm là phần bao quanh cánh bơm, nơi nước được hút vào và sau đó bị đẩy ra ngoài nhờ lực ly tâm. Tại đây, năng lượng cơ học từ trục và cánh được chuyển hóa thành động năng và áp suất thủy lực, tạo ra dòng nước ổn định trong hệ thống.
Thiết kế theo dạng volute (xoắn ốc), giúp nước sau khi rời khỏi cánh bơm di chuyển trơn tru ra cửa xả, hạn chế hiện tượng xoáy nghịch hoặc rối dòng.
Dạng kín hoàn toàn, chịu được áp lực cao, đảm bảo không rò rỉ trong quá trình vận hành.
Tối ưu theo nguyên lý thủy lực, đảm bảo chuyển đổi năng lượng hiệu quả và giữ áp lực đầu ra ổn định.
Gang đúc (HT200, FC250) dùng cho nước sạch, nước tuần hoàn.
Inox 304 hoặc 316 dùng trong môi trường có hóa chất loãng, nước nóng hoặc nước ăn mòn nhẹ.
Vỏ bơm là phần bao bọc bên ngoài toàn bộ cụm buồng bơm, trục và cụm cánh, có chức năng:
Bảo vệ linh kiện bên trong khỏi tác động môi trường bên ngoài như bụi, nước, hóa chất.
Tạo thành khối kết cấu vững chắc, chịu được rung động, áp lực và lực kéo từ đường ống.
Kiểu đồng trục inline, cửa hút – xả đặt thẳng hàng, được đúc liền vào thân vỏ bơm giúp tăng độ chắc chắn, dễ lắp đặt trên đường ống mà không cần chuyển hướng.
Tích hợp mặt bích tiêu chuẩn, dễ kết nối với hệ thống ống dẫn, giảm rò rỉ và dễ bảo trì.
Gang cầu FCD hoặc gang xám FC, phủ sơn epoxy chống ăn mòn.
Có thể tùy chọn vỏ inox 304 đối với các ứng dụng yêu cầu vệ sinh hoặc trong môi trường ăn mòn.
Cả buồng bơm và vỏ bơm được thiết kế để:
Chịu được áp lực làm việc lên đến 1.0–1.6 MPa tùy model.
Chống rò rỉ tại các điểm kết nối nhờ được gia công kín khít và sử dụng gioăng làm kín chịu nhiệt.
Cách ly hoàn toàn nước ra khỏi động cơ và các bộ phận điện, đảm bảo an toàn tuyệt đối khi làm việc trong thời gian dài.
Nhờ thiết kế buồng bơm tối ưu và vỏ bơm chắc chắn:
Tăng hiệu suất thủy lực lên đến 80–85%
Giảm tổn thất áp suất đầu ra, duy trì lưu lượng ổn định
Bảo vệ thiết bị khi làm việc trong môi trường rung động hoặc va chạm
Đảm bảo tuổi thọ lâu dài, giảm tần suất bảo trì
Phớt cơ khí (Mechanical Seal) trong bơm ly tâm trục đứng ISG40-160A, IRG40-160A có nhiệm vụ ngăn nước rò rỉ ra ngoài tại điểm kết nối giữa trục quay và thân bơm. Đây là bộ phận đặc biệt quan trọng để:
Đảm bảo kín nước tuyệt đối trong quá trình bơm hoạt động áp cao
Bảo vệ động cơ khỏi ẩm ướt, tăng độ bền vòng bi và trục
Giảm thất thoát lưu lượng và tránh mất áp lực hệ thống
Phớt cơ khí bao gồm 2 bề mặt tiếp xúc quay đối nhau:
Gắn cố định vào thân bơm
Làm bằng ceramic, silicon carbide hoặc tungsten carbide
Gắn vào trục và quay theo trục
Làm bằng carbon, silicon carbide hoặc graphite
Giữ cho hai bề mặt luôn tiếp xúc đều
Làm bằng thép không gỉ (Inox 304, 316)
Thường làm bằng cao su NBR, EPDM, hoặc Viton
Giúp cách ly hoàn toàn chất lỏng khỏi phần tiếp xúc kim loại
| Bộ phận | Vật liệu phổ biến | Ưu điểm |
|---|---|---|
| Mặt quay | Carbon, SiC | Chịu mài mòn, chịu nhiệt, tự bôi trơn |
| Mặt tĩnh | Ceramic, SiC | Cứng, bền, chịu hóa chất nhẹ |
| Lò xo | Inox 304 hoặc 316 | Chống gỉ, đàn hồi ổn định |
| Gioăng | NBR (nước sạch), EPDM (nước nóng), Viton (hóa chất nhẹ) | Kín khít, đàn hồi tốt |
Áp suất vận hành: đến 1.6 MPa
Nhiệt độ chất lỏng: từ 0°C đến khoảng 120°C
Tốc độ quay: ~2900 vòng/phút
Môi trường làm việc: nước sạch, nước nóng, nước lạnh tuần hoàn, nước nhiễm nhẹ clo hoặc khoáng chất
Rò rỉ nước tại chân trục bơm
Bơm rung, phát tiếng cọ sát
Có cặn bẩn bám hoặc trục bị gỉ tại vùng tiếp giáp phớt
Sau thời gian dài vận hành (thường 12–24 tháng), cần thay mới
Làm sạch trục và hốc chứa phớt
Kiểm tra độ đồng tâm và độ nhẵn của trục
Tra mỡ bôi trơn nhẹ nếu cần thiết
Lắp đúng chiều quay
Không làm xước mặt phớt
Ép đều tay để không vỡ mặt ceramic
Mồi nước trước khi chạy để tránh chạy khô làm cháy mặt phớt
Quan sát kỹ trong 10–15 phút đầu sau khởi động
| Môi trường bơm | Loại phớt đề xuất |
|---|---|
| Nước sạch | Carbon – Ceramic + Gioăng NBR |
| Nước nóng HVAC | SiC – SiC + Gioăng EPDM |
| Nước nhiễm clo, nước thải nhẹ | Tungsten Carbide – SiC + Gioăng Viton |
Phớt cơ khí là bộ phận then chốt giúp bơm ISG40-160A, IRG40-160A vận hành ổn định, kín nước và bền bỉ. Việc lựa chọn đúng vật liệu, lắp đặt đúng kỹ thuật và kiểm tra định kỳ sẽ giúp giảm thiểu rò rỉ, tránh hỏng hóc trục và kéo dài tuổi thọ toàn bộ thiết bị.

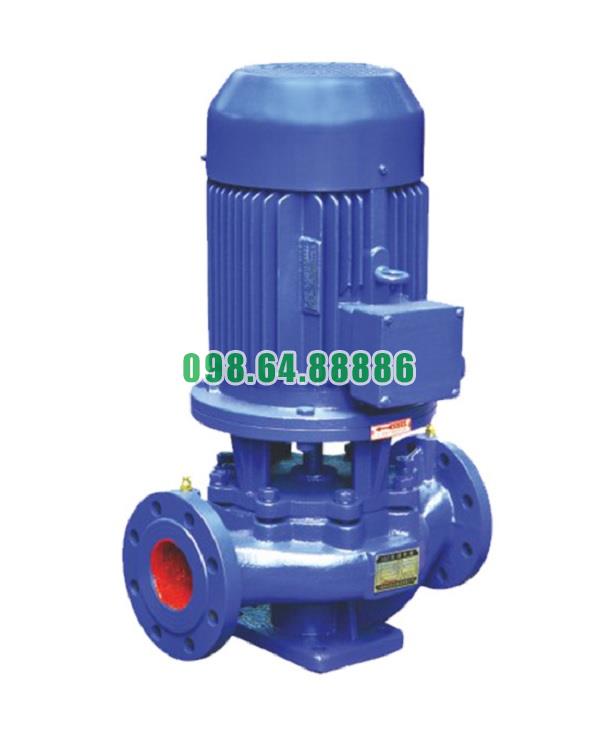

Bơm đồng trục thẳng đứng model ISG40-160A, IRG40-160A động cơ 1.5 kw
