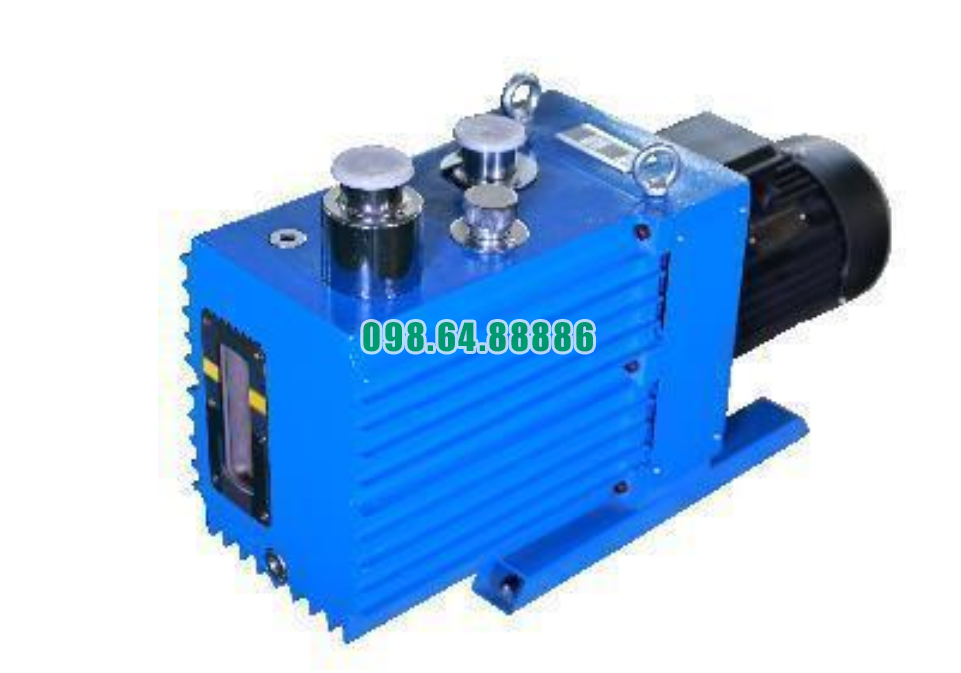

Bơm chân không vòng dầu model 2XZ-15C động cơ 1.5 kW là loại bơm cánh gạt hai cấp, được thiết kế để tạo chân không sâu và ổn định. Máy gồm nhiều bộ phận được tối ưu hóa để làm kín, bôi trơn, nén khí và duy trì hiệu suất cao. Dưới đây là cấu tạo chi tiết của từng thành phần.
Thân bơm được đúc bằng gang hoặc hợp kim nhôm, bao gồm:
Buồng nén tầng 1 và tầng 2
Khoang chứa dầu bôi trơn
Các đường dẫn dầu tuần hoàn
Khoang gas ballast (tùy phiên bản)
Thân bơm là bộ phận quan trọng tạo nên kết cấu vững chắc và đảm bảo các khe hở chính xác cho cánh gạt và rôto.
Rôto được lắp lệch tâm trong buồng nén:
Quay trực tiếp từ trục động cơ
Tạo lực ly tâm đẩy cánh gạt trượt ra ngoài
Quy định dung tích khoang hút – nén – xả
Rôto phải được cân bằng động để giảm rung và tăng tuổi thọ.
Cánh gạt làm từ vật liệu composite hoặc than chì kỹ thuật:
Trượt tự do trong các rãnh rôto
Chia buồng nén thành những khoang nhỏ
Làm kín, nén khí và tạo lưu lượng hút
Được bôi trơn trực tiếp bởi dầu
Cánh gạt là chi tiết chịu mài mòn nên cần dầu chất lượng tốt để kéo dài tuổi thọ.
Bơm 2XZ-15C có 2 tầng nén:
Tầng 1: hút khí từ môi trường, tạo chân không trung bình
Tầng 2: hút từ tầng 1, nén tiếp để đạt chân không sâu hơn
Hai tầng được nối tiếp giúp bơm đạt áp suất cuối thấp và hút nhanh.
Bao gồm:
Khoang chứa dầu
Đường dầu hồi
Bộ lọc dầu
Kính thăm dầu
Lỗ châm – xả dầu
Dầu có vai trò bôi trơn cánh gạt, làm kín buồng nén và làm mát.
Được làm bằng thép lò xo hoặc lá thép đàn hồi:
Mở khi áp suất bên trong buồng nén tăng
Đóng lại ngay khi áp suất giảm
Ngăn khí quay ngược vào buồng nén
Van xả đảm bảo quá trình nén và xả diễn ra chính xác.
Bộ phận này giúp:
Tách dầu bị cuốn theo khí xả
Thu hồi dầu quay về bình chứa
Giữ môi trường sạch, giảm dầu thất thoát
Đây là phần quan trọng để bơm vận hành bền bỉ.
Chức năng:
Bơm một lượng khí nhỏ vào buồng nén
Ngăn ngưng tụ hơi nước trong dầu
Hỗ trợ khi bơm hơi ẩm hoặc hơi dung môi
Giúp duy trì chất lượng dầu lâu dài.
Động cơ điện truyền động trực tiếp cho trục rôto:
Công suất 1.5 kW
Tích hợp quạt làm mát gió
Tốc độ quay ổn định
Tiêu thụ điện thấp
Motor nhỏ gọn nhưng đủ mạnh để vận hành liên tục.
Hệ thống làm mát gồm:
Quạt gió phía sau động cơ
Tấm chắn dẫn hướng gió
Khe tản nhiệt trên thân bơm
Giúp giảm nhiệt cho động cơ và buồng nén khi vận hành lâu.
Cổng hút: kết nối với hệ thống hút
Cổng xả: thải khí và hơi nước ra môi trường
Thiết kế chắc chắn, dễ kết nối ống
Cổng hút thường đặt trên thân buồng nén tầng 1.
Bơm được gắn trên đế thép hoặc hợp kim:
Giảm rung
Giữ máy cố định
Dễ lắp đặt lên bàn, giá đỡ hoặc khung thiết bị
Bơm chân không vòng dầu 2XZ-15C động cơ 1.5 kW có cấu tạo gồm thân bơm hai cấp, rôto lệch tâm, cánh gạt bền, hệ thống dầu khép kín, van xả, bộ tách dầu và động cơ hiệu suất cao. Tất cả bộ phận được thiết kế phối hợp tối ưu nhằm tạo ra chân không sâu, ổn định và hoạt động lâu dài.
Để bơm chân không vòng dầu model 2XZ-15C phát huy tối đa hiệu suất, người vận hành cần tuân thủ đúng hướng dẫn cài đặt và sử dụng. Việc lắp đặt đúng kỹ thuật không chỉ giúp bơm đạt chân không sâu mà còn kéo dài tuổi thọ và hạn chế sự cố trong quá trình vận hành.
Đặt bơm ở nơi thông thoáng, tránh nhiệt độ quá cao hoặc quá ẩm.
Bề mặt đặt bơm phải phẳng và chắc chắn để hạn chế rung.
Không đặt bơm sát tường để đảm bảo luồng khí làm mát lưu thông tốt.
Dự chừa khoảng cách tối thiểu 20–30 cm xung quanh bơm để dễ thao tác bảo trì.
Sử dụng dầu chân không chuyên dụng, không dùng dầu thường hoặc dầu tái chế.
Đổ dầu đến đúng mức quy định theo thang đo trên thân bơm.
Kiểm tra dầu trước mỗi lần khởi động để đảm bảo bơm được bôi trơn tốt.
Thay dầu sau mỗi 300–500 giờ vận hành để duy trì độ kín và độ bền của cánh gạt.
Sử dụng ống hút có độ kín tốt, phù hợp đường kính cổng hút.
Tránh ống quá dài hoặc uốn cong nhiều làm giảm lưu lượng hút.
Kiểm tra khớp nối để đảm bảo không có rò rỉ khí.
Nếu môi trường làm việc có bụi hoặc hơi hóa chất, cần lắp thêm bộ lọc ở đầu hút.
Mở van để đảm bảo đường ống thông thoáng.
Khởi động bơm khi dầu đã ở mức ổn định.
Quan sát đồng hồ chân không để theo dõi áp suất đạt mức bình thường.
Nếu bơm phát tiếng ồn lạ hoặc rung mạnh, cần tắt máy và kiểm tra ngay.
Không để bơm chạy khô vì sẽ làm mòn cánh gạt và giảm độ kín.
Không hút khí hoặc hơi có tính ăn mòn mạnh trừ khi có thiết bị bảo vệ.
Tránh vận hành bơm liên tục vượt quá thời gian khuyến nghị.
Theo dõi nhiệt độ bơm: nếu quá nóng, cần kiểm tra quạt làm mát và mức dầu.
Vệ sinh bộ lọc và kiểm tra ống dẫn theo chu kỳ.
Kiểm tra cánh gạt xem có bị mòn hoặc kẹt trong rãnh rotor không.
Kiểm tra gioăng phớt để phát hiện rò rỉ dầu.
Siết lại bulông chân đế nếu có rung động bất thường.
Không vận hành bơm trong môi trường dễ cháy nổ.
Không che chắn lỗ thông gió của quạt làm mát.
Mang găng tay và kính bảo hộ khi thao tác với dầu nóng.
Ngắt nguồn điện trước khi bảo trì hoặc tháo lắp.
Cài đặt và sử dụng đúng cách giúp bơm chân không vòng dầu model 2XZ-15C vận hành ổn định, duy trì chân không sâu và kéo dài tuổi thọ thiết bị. Từ lựa chọn vị trí, đổ dầu, kết nối ống đến vận hành và bảo trì, mọi bước đều ảnh hưởng trực tiếp đến hiệu suất thực tế. Thực hiện chuẩn kỹ thuật sẽ giúp bơm đạt hiệu quả tối đa và hạn chế sự cố trong quá trình sử dụng.
